Gnistdetektor Acti9 Active iCV40 ARC, 1P+N, B16A, 30 mA, A9TDEC616

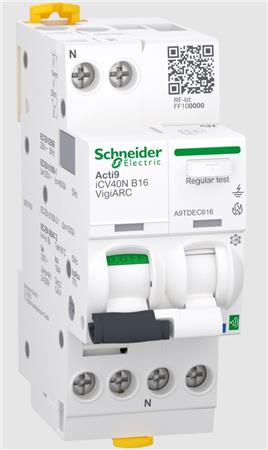

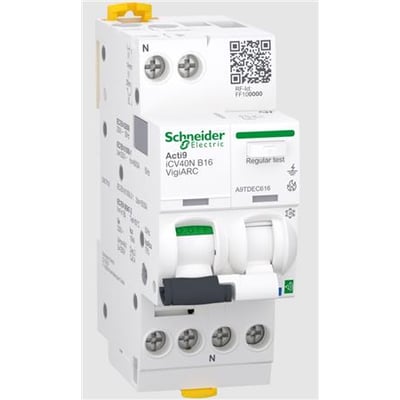

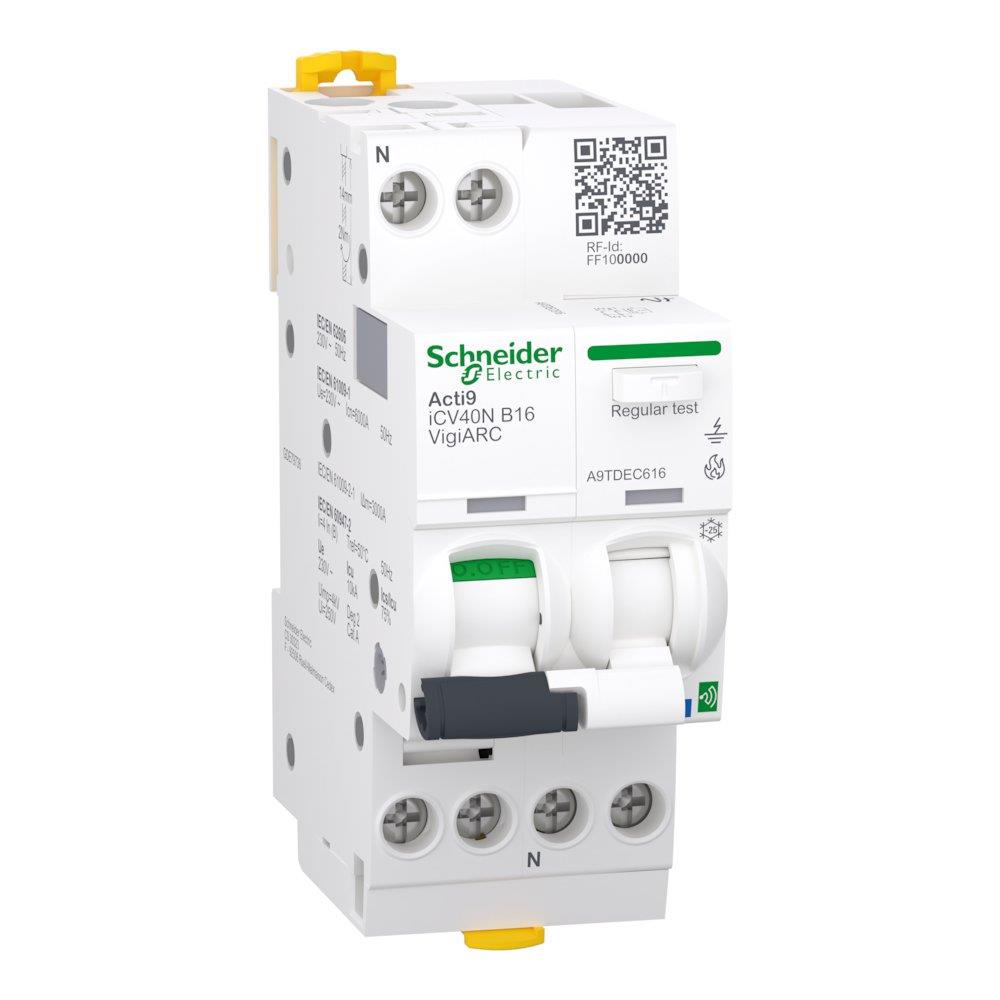

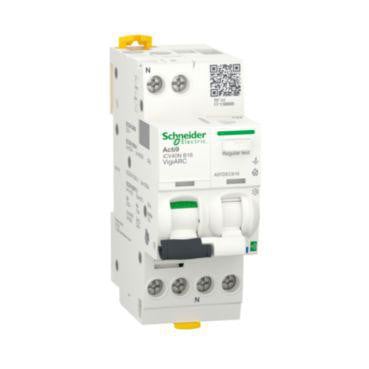

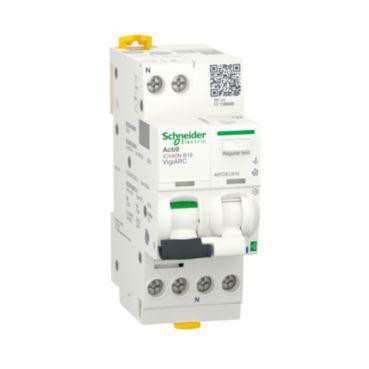

Schneider Electric Acti9 Active iCV40 gnistdetektor, 1P+N og 16 A, set skråt forfra med terminaler og betjeningsgreb.Schneider Electric Acti9 Active iCV40 gnistdetektor, 1P+N og 16 A, vist i fuld højde med frontens testknap.Schneider Electric Acti9 Active iCV40 gnistdetektor, 1P+N og 16 A, set tæt på forfra og fra siden.Schneider Electric Acti9 Active iCV40 gnistdetektor, 1P+N og 16 A, vist mindre og centreret med front og side synlig.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 Active iCV40 ARC kombinerer gnistdetektion, automatsikring og fejlstrømsbeskyttelse i en 1P+N-enhed med 16 A mærkestrøm og 30 mA følsomhed. Læs mere…
  • Varenr.:
    3322051077
  • EAN nr.:
    3606481906496
  • Typenr.:
    A9TDEC616
pr. stk. inkl. moms
2.175,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Gnistdetektion og fejlstrømsbeskyttelse

Acti9 Active iCV40 ARC fra Acti9 samler gnist- og lysbuedetektion (AFD), automatsikring (MCB) og fejlstrømsbeskyttelse (RCD) i en kombineret RCBO-enhed. Den er udført som 1P+N med én beskyttet pol og har en mærkestrøm på 16 A. Leverandørbeskrivelsen angiver B-karakteristik og fejlstrømsafbryder klasse A-Si med en følsomhed på 30 mA. Fejlstrømsbeskyttelsen kobler ud uden forsinkelse.

Enheden beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare. Den har en fabriksmonteret brandsikringsswitch.

Kommunikation og måling

Acti9 Active-produkterne kan kommunikere med EcoStruxure Panel Server Entry, Universal og Advanced. Enhedens foralarmering vedrører overbelastning, jordlækage og overspænding.

  • Måleværdier: U, I, P, effektfaktor, intern temperatur og driftstid
  • Beskyttelseslog med dato for første tilkobling, dato for aktivering eller tryk på testknappen mærket T samt antal og årsag til udkoblinger

Tekniske data

  • Mærkespænding: 230 V AC
  • Frekvens: 50 Hz
  • Antal poler: 2 i alt, 1P+N; én beskyttet pol
  • Nominel kortslutningsbrydeevne: 6 kA ved 230 V AC i henhold til EN/IEC 61009-2-1
  • Nominel kortslutningsbrydekapacitet: 10 kA ved 230 V AC i henhold til EN/IEC 60947-2
  • Nominel isolationsspænding Ui: 250 V AC
  • Nominel mærkespænding Uimp: 4 kV
  • Forureningsgrad: 2
  • Overspændingskategori: 3
  • Energibegrænsningsklasse: 3
  • Elektrisk og mekanisk udholdenhed: op til 20.000 cyklusser hver
  • Effekttab: 2,65 W
  • Styrespændings-tillægsmodul: AC

Montering og mål

Enheden monteres på DIN-skinne og har en modulbredde på 2 moduler. Indbygningsdybden er 44 mm. Målene er 36 mm i bredden, 93 mm i højden og 62 mm i dybden. Farven er hvid, RAL 9003. Beskyttelsesgraden er IP20 i henhold til IEC/EN 60529 og IP40 i et modulært kabinet eller en gruppetavle.

Standarder og produktidentifikation

Produktet er angivet som i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. Typenummeret er A9TDEC616, produktnummeret er 3322051077, og EAN-nummeret er 3606481906496. Oprindelsesland er angivet som ES.

Bemærkning om tekniske data

De angivne data indeholder uoverensstemmelser. Produktnavnet og leverandørbeskrivelsen angiver B-karakteristik, mens et attributfelt angiver udløserkarakteristik C. Andre attributfelter angiver brydeevne 30 kA, 6 kA Icn i henhold til EN 61009-1 og 6 kA Icu ved 400 V AC. Disse værdier er ikke de samme som kortslutningsværdierne i leverandørbeskrivelsen ovenfor. Attributdataene angiver desuden SVHC-stoffer over 0,1 %: bly, dibortrioxid og blymonoxid.

Specifikationer

  • Varenummer:
    3322051077
  • EAN nummer:
    3606481906496
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDEC616
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.65 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    B
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    16.0 A
  • Mærkstrøm:
    16A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    Schneider Electric
