Acti9 Active iCV40 ARC gnistdetektor, MCB+RCD+AFD, 1P+N, 6 A, C-karakteristik, A9TDFC606

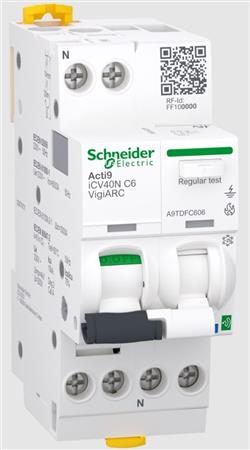

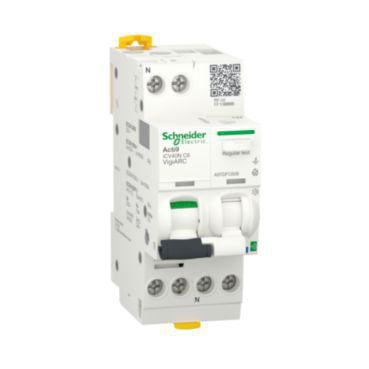

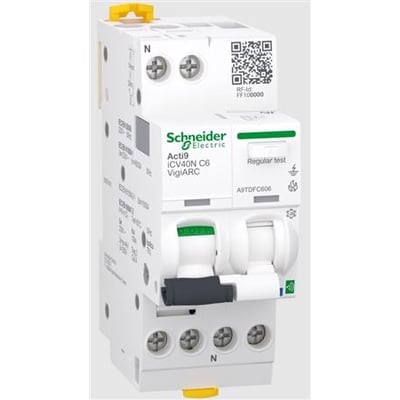

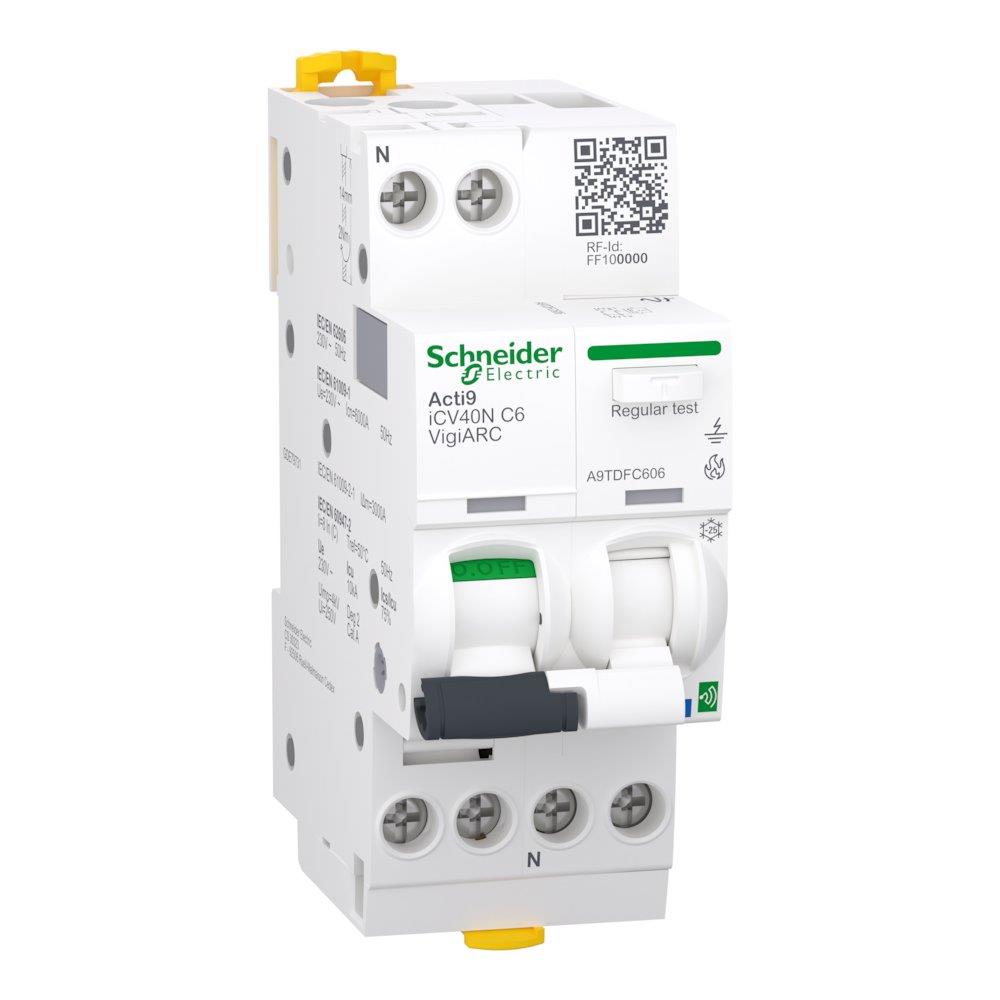

Schneider Electric Acti9 Active iCV40 ARC gnistdetektor på 6 A, set skråt forfra med grøn markering og sort betjeningsarm.Schneider Electric Acti9 Active iCV40 ARC gnistdetektor på 6 A set skråt forfra i mindre format, med synlige tilslutninger.Schneider Electric Acti9 Active iCV40 ARC gnistdetektor på 6 A set tættere og skråt forfra med testknap og QR-kode.Schneider Electric Acti9 Active iCV40 ARC gnistdetektor på 6 A set skråt forfra på afstand med grøn markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 Active iCV40 ARC kombinerer gnistdetektion, automatsikring og fejlstrømsbeskyttelse i en 1P+N-enhed med 6 A, C-karakteristik og 30 mA. Læs mere…
  • Varenr.:
    3322051093
  • EAN nr.:
    3606481906557
  • Typenr.:
    A9TDFC606
pr. stk. inkl. moms
2.190,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Gnistdetektor med kombineret beskyttelse

Acti9 Active iCV40 ARC er en gnist- og lysbuedetektor med MCB, RCD og AFD samlet i en RCBO 3-i-1-enhed. Den har 1P+N-konfiguration med én beskyttet pol og er beregnet til 230 V AC, 50 Hz.

Enheden beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte berøring og brandfare. Fejlstrømsbeskyttelsen er type A med en mærkefejlstrøm på 30 mA og uden tidsforsinkelse.

Funktioner og kommunikation

Acti9 Active-enhederne kan kommunikere med EcoStruxure Panel Server-gateways i modellerne Entry, Universal og Advanced. Foralarmeringssystemet varsler om overbelastning, jordlækage og overspænding.

  • Målinger: U, I, P, effektfaktor, intern temperatur og driftstid.
  • Beskyttelseslog med dato for første indkobling (ON), dato for aktivering eller tryk på testknap (T), antal udkoblinger og udkoblingsårsag.
  • Elektrisk udholdenhed: op til 20.000 cyklusser.
  • Mekanisk udholdenhed: op til 20.000 cyklusser.

Tekniske specifikationer

  • Mærkestrøm: 6 A.
  • Udløserkarakteristik: C.
  • Poltal: 2 i alt, 1P+N med én beskyttet pol.
  • Nominel spænding: 230 V AC.
  • Nominel isolationsspænding Ui: 250 V AC.
  • Nominel impulsholdespænding Uimp: 4 kV.
  • Forureningsgrad: 2.
  • Overspændingskategori: 3.
  • Energibegrænsningsklasse: 3.
  • Effekttab: 2,91 W.
  • Montering på DIN-skinne; modulbredde: 2 moduler.
  • Indbygningsdybde: 44 mm.
  • Parallelt omkoblingsbar N-neutral.
  • Med aflåsningsmekanisme og fejludløserbeskyttelse.
  • Fabriksmonteret udvidelse: brandsikringsswitch. Styrespændings-tillægsmodul: AC.

Kortslutningsdata og standarder

Produktbeskrivelsen angiver en nominel kortslutningsbrudkapacitet på 6 kA ved 230 V AC efter EN/IEC 61009-2-1 samt 10 kA ved 230 V AC efter EN/IEC 60947-2. Produktdata angiver desuden 6 kA for Icn efter EN 61009-1 og 6 kA for Icu ved 400 V AC. Brydeevne er også angivet som 30 kA i attributdataene.

Produktet er angivet i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. IP-beskyttelsesgraden er IP20 efter IEC/EN 60529 og IP40 ved montering i modulært kabinet eller gruppetavle.

Mål og øvrige oplysninger

  • Mål (B × H × D): 36 × 93 × 62 mm.
  • Farve: hvid, RAL 9003.
  • Type: A9TDFC606.
  • Produktnummer: 3322051093.
  • EAN: 3606481906557.
  • Oprindelsesland angivet i produktdata: ES.
  • SVHC-stoffer over 0,1 % angivet i produktdata: bly, dibortrioxid og blymonoxid.

Specifikationer

  • Varenummer:
    3322051093
  • EAN nummer:
    3606481906557
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDFC606
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.91 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Fejludløserbeskyttelse:
    True
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    C
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    6.0 A
  • Mærkstrøm:
    6A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Med aflåsningsmekanisme:
    True
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    True
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    Schneider Electric
