- Varenr.:3322050926
- EAN nr.:3606481906304
- Typenr.:A9TPE4610
Måske interessant?
Beskrivelse

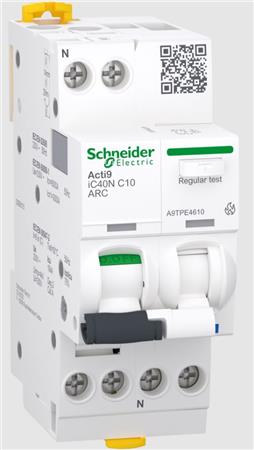

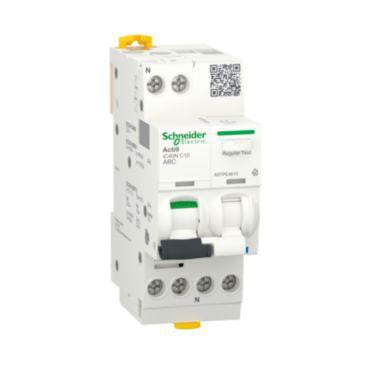

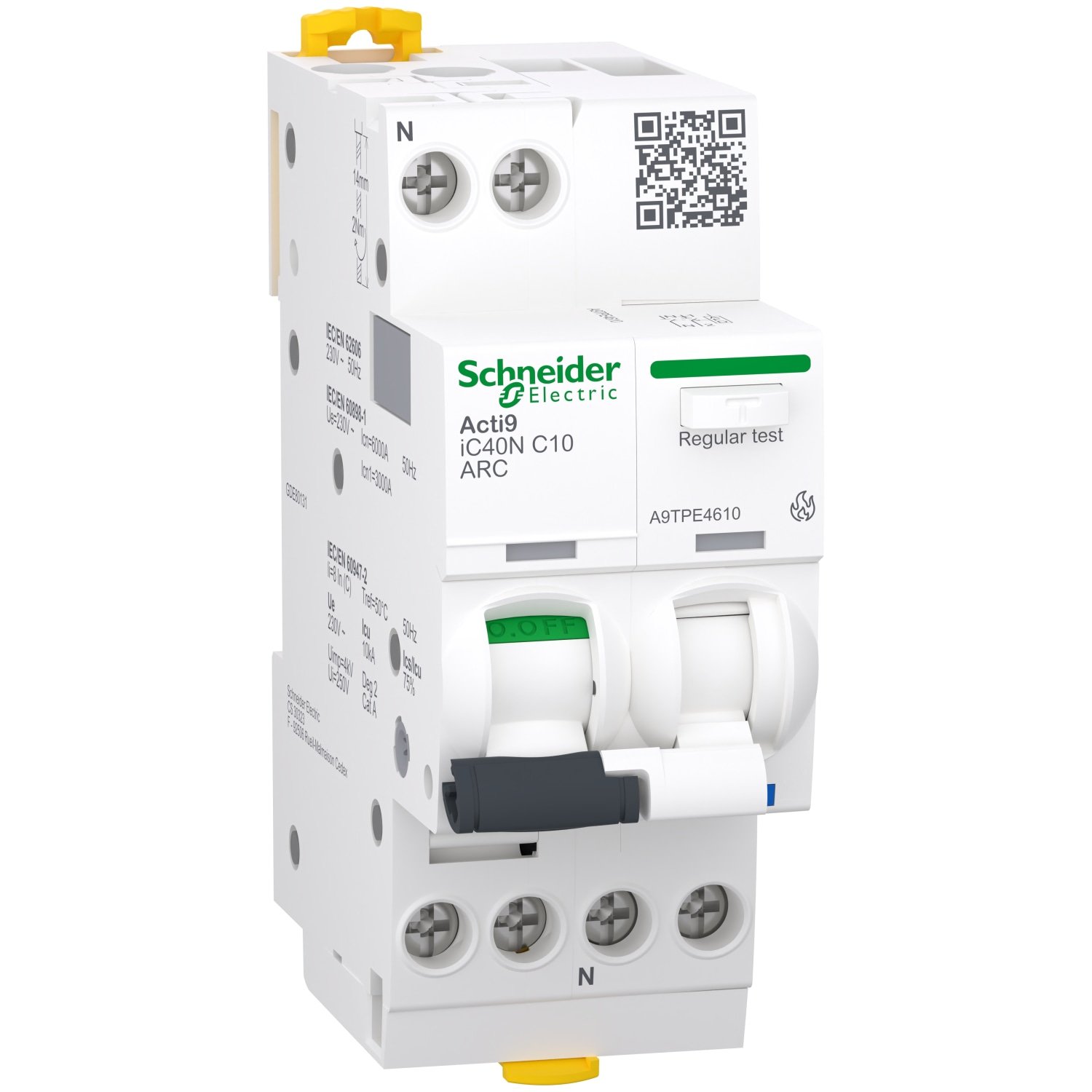

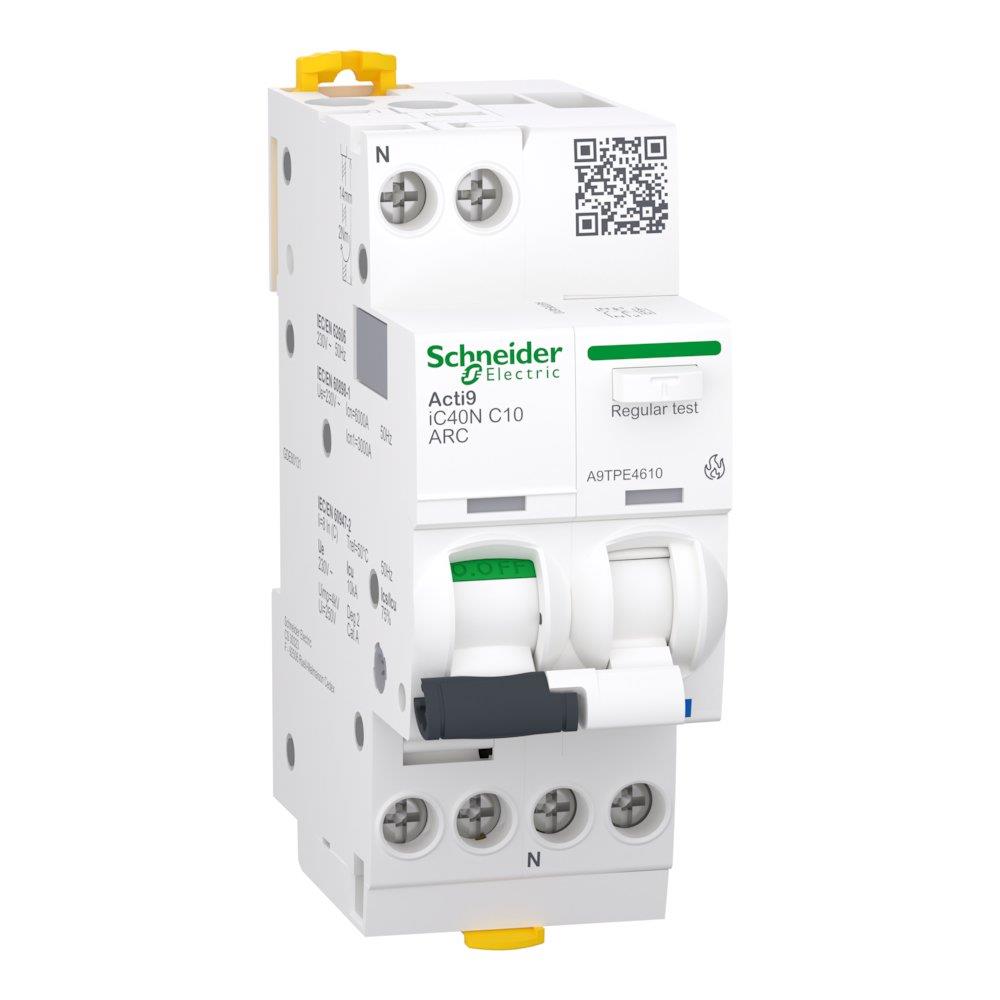

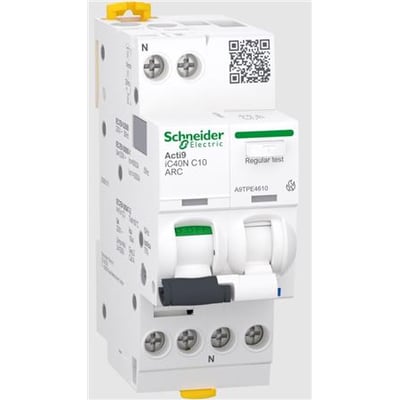

Acti9 iC40 ARC er en gnistdetektor og lysbuevagt med MCB+AFD-funktion. Den har 1P+N med én beskyttet pol, C-udløserkarakteristik og en mærkestrøm på 10 A. Produktet beskytter kredsløb mod kortslutning, overbelastningsstrøm og lysbuefejl.
Funktioner og specifikationer
- Nominel spænding: 230 V AC.
- Nominel kortslutningsbrydeevne ved 230 V AC: 6 kA efter EN/IEC 60898-1 og 10 kA efter EN/IEC 60947-2.
- Hurtig lukkemekanisme, der fungerer uafhængigt af manuel betjening.
- To Visitrip-indikatorer viser det defekte kredsløb og hjælper med at identificere fejltypen.
- Elektrisk udholdenhed: op til 20.000 cyklusser. Mekanisk udholdenhed: op til 20.000 cyklusser.
- Nominel isolationsspænding Ui: 250 V AC.
- Energibegrænsningsklasse: 3. Overspændingskategori: 3. Forureningsgrad: 2.
- Parallell omkobling af N-neutral: ja.
- Fabriksmonteret udvidelse: brandsikringsswitch.
Mål og udførelse
- Bredde: 36 mm. Højde: 85 mm. Dybde: 62 mm.
- Indbygningsdybde: 44 mm. Modulbredde: 2 moduler.
- Farve: hvid, RAL 9003.
- Kapslingsklasse: IP20 efter IEC/EN 60529. I modulært kabinet eller gruppetavle: IP40.
Identifikation og standarder
- Type: A9TPE4610.
- Produktnummer: 3322050926. EAN: 3606481906304.
- Oprindelsesland: ES.
- Standarder: EN/IEC 62606, EN/IEC 60898-1 og EN/IEC 60947-2.
- Oplyste SVHC-stoffer over 0,1 %: bly, dibortrioxid og blymonoxid.
Specifikationer
-
Varenummer:3322050926
-
EAN nummer:3606481906304Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:A9TPE4610Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Ampere:10 A
-
Antal poler:2.0
-
Bredde:36 mm
-
Brydeevne:6kA
-
Energibegræsningsklasse:3.0
-
Fabriksmonteret udvidelse:Brandsikringsswitch
-
Forureningsgrad:2.0
-
Indbygningsdybde:44.0 mm
-
Kapslingsklasse IP:IP20
-
Kurve:C
-
Mærkespænding:230.0 V
-
Mærkestrøm:10.0 A
-
Mærkstrøm:10A
-
Modul-bredde:2.0
-
Nominel brydeevne kA:10
-
Nominel kortslutte bryde kapacitet IEC 60947-2:10.0 kA
-
Nominel kortslutte bryde kapacitet EN 60898:6.0 kA
-
Overspændingskategori:3.0
-
Parallell omkobling N-neutral:Ja
-
Poler:1
-
Poltal:1P + N
-
Spændingstype:AC
-
SVHC stof over 0,1%:Bly, Diboron-trioxide, Lead-monoxide
-
Udløserkarakteristik:C
-
Producent/forhandler:Schneider Electric
