Acti9 iCV40 ARC gnistdetektor, MCB+RCD+AFD, 1P+N, 13 A, B-karakteristik, 30 mA

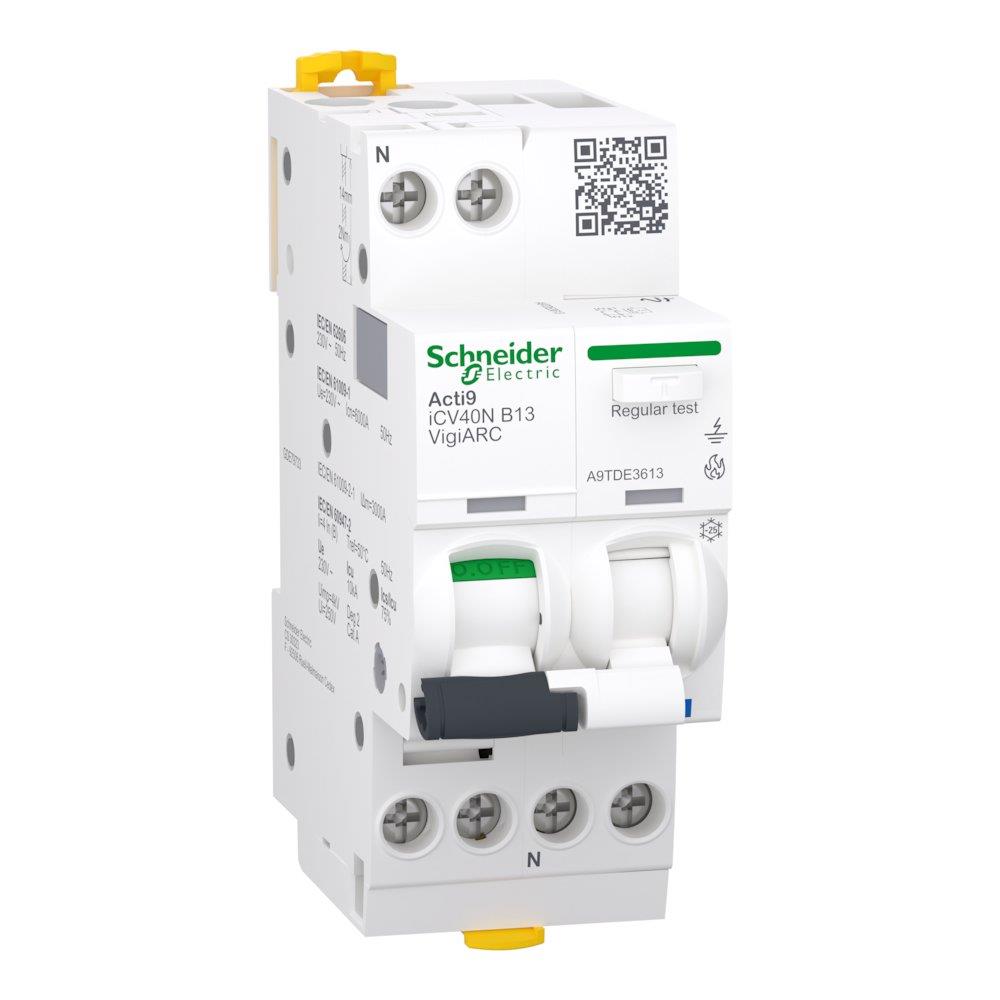

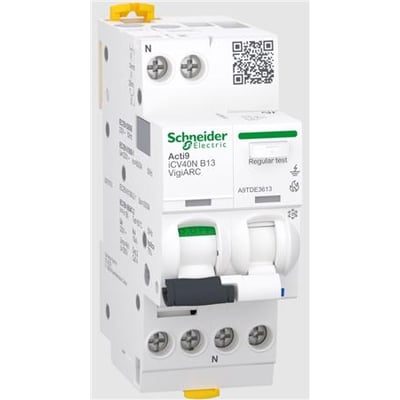

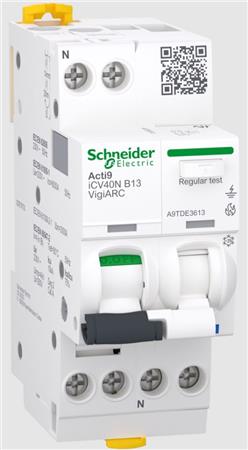

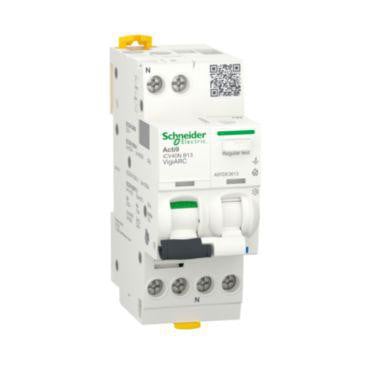

Schneider Electric Acti9 iCV40 ARC gnistdetektor, 1P+N B13A og 30 mA, set skråt forfra med greb og terminaler.Schneider Electric Acti9 iCV40 ARC gnistdetektor set skråt forfra; hele den hvide enhed med terminaler, testknap og betjeningsgreb.Schneider Electric Acti9 iCV40 ARC gnistdetektor set tættere skråt forfra med fokus på frontens testknap, indikator og greb.Schneider Electric Acti9 iCV40 ARC gnistdetektor set på afstand, hvor hele enheden og dens tilslutninger er synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 iCV40 ARC kombinerer gnistdetektor, automatsikring og fejlstrømsbeskyttelse i en 1P+N-enhed med 13 A og 30 mA fejlstrøm. Læs mere…
  • Varenr.:
    3322051064
  • EAN nr.:
    3606481906489
  • Typenr.:
    A9TDE3613
pr. stk. inkl. moms
1.930,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Acti9 iCV40 ARC er en 3-i-1-enhed med gnist- og lysbuedetektering (AFD), automatsikring (MCB) og fejlstrømsbeskyttelse (RCD/RCBO). Den er beregnet til 1P+N-installationer og har én beskyttet pol.

Beskyttelse og funktioner

  • Mærkestrøm: 13 A. Leverandørbeskrivelsen angiver B-karakteristik, mens attributdata også angiver C.
  • Fejlstrømsbeskyttelse af type A med en nominel fejlstrøm på 30 mA og øjeblikkelig afbrydelse uden forsinkelse.
  • Beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte berøring og brandfare.
  • To Visitrip-indikatorer viser det fejlramte kredsløb og hjælper med at identificere fejltypen.
  • Elektrisk og mekanisk udholdenhed: op til 20.000 cyklusser for hver.
  • Fabriksmonteret udvidelse: brandsikringsswitch. Styrespændings-tillægsmodul: AC.

Elektriske data

  • Mærkespænding: 230 V AC; frekvens: 50 Hz.
  • Nominel isolationsspænding Ui: 250 V AC. Nominel mærkespænding Uimp: 4 kV.
  • Forureningsgrad: 2. Overspændingskategori: 3. Energibegrænsningsklasse: 3.
  • Effekttab: 2,75 W.
  • Beskrivelsen angiver en kortslutningsbrudkapacitet på 6 kA ved 230 V AC iht. EN/IEC 61009-2-1 og 10 kA ved 230 V AC iht. EN/IEC 60947-2. Attributdata angiver desuden 6 kA ved 400 V AC, 6 kA Icn iht. EN 61009-1 samt en brydeevne på 30 kA.

Montering og mål

  • Monteres på DIN-skinne. Enheden er 2 moduler bred og har en indbygningsdybde på 44 mm.
  • Mål (B × H × D): 36 × 93 × 62 mm.
  • Kapslingsklasse IP20 iht. IEC/EN 60529; IP40, når den er monteret i modulært kabinet eller gruppetavle.
  • Farve: hvid, RAL 9003.

Standarder og produktdata

Produktet er angivet i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. Serie: Acti9 iC40. Type: A9TDE3613. Produktnummer: 3322051064. EAN: 3606481906489. Oprindelsesland er angivet som ES.

Attributdata angiver SVHC-stoffer over 0,1 %: bly, diborontrioxid og blymonoxid.

Specifikationer

  • Varenummer:
    3322051064
  • EAN nummer:
    3606481906489
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDE3613
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.75 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    B
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    13.0 A
  • Mærkstrøm:
    13A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    Schneider Electric
