Acti9 iCV40 ARC gnistdetektor, 1P+N, 16 A, B-karakteristik, 30 mA

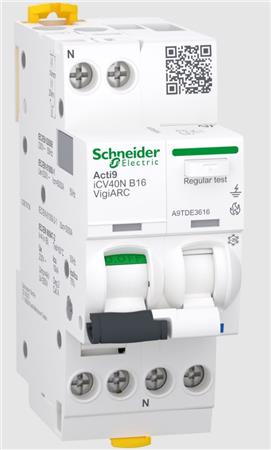

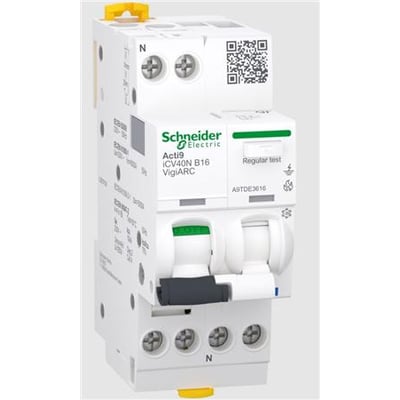

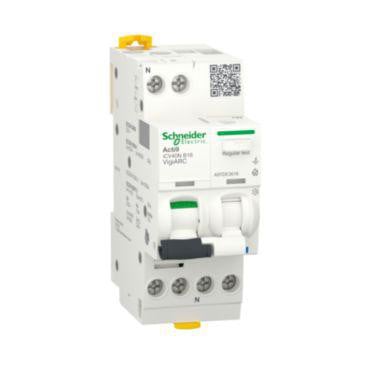

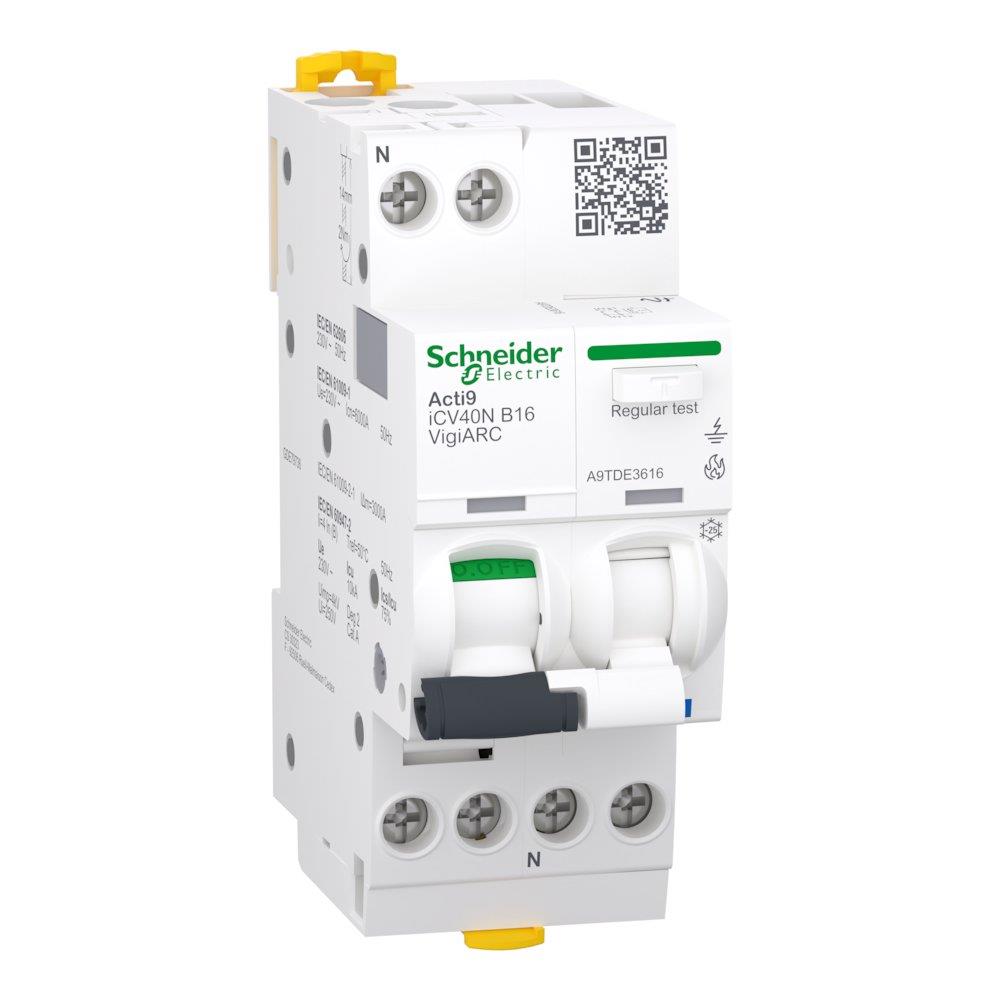

Schneider Electric Acti9 iCV40 ARC gnistdetektor, B16A, set skråt forfra med betjeningsgreb og tilslutninger synlige.Schneider Electric Acti9 iCV40 ARC gnistdetektor, B16A, vist i sin fulde form med frontens testknap og kontakter.Schneider Electric Acti9 iCV40 ARC gnistdetektor, B16A, set tættere på med front, side og terminalskruer synlige.Schneider Electric Acti9 iCV40 ARC gnistdetektor, B16A, vist mindre og næsten frontvendt med kontakterne synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 iCV40 ARC kombinerer gnistdetektor, automatsikring og fejlstrømsbeskyttelse i en 1P+N-enhed med 16 A mærkestrøm og 30 mA fejlstrøm. Læs mere…
  • Varenr.:
    3322051080
  • EAN nr.:
    3606481906502
  • Typenr.:
    A9TDE3616
pr. stk. inkl. moms
1.862,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Gnistdetektion og beskyttelse i én enhed

Acti9 iCV40 ARC er en 3-i-1-enhed med gnist- og lysbuedetektion samt MCB-, RCD- og AFD-funktioner, også betegnet RCBO. Den har 1P+N og 1 beskyttet pol. Enheden beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte berøring og brandfare.

Fejlstrømsafbryderen er type A med en nominel fejlstrøm på 30 mA. Fejlstrømsbeskyttelsen har øjeblikkelig udløsning uden forsinkelse. To Visitrip-indikatorer viser det berørte kredsløb og hjælper med at identificere fejltypen.

Tekniske specifikationer

  • Mærkestrøm: 16 A
  • Mærkespænding: 230 V AC
  • Frekvens: 50 Hz
  • Kurve: B
  • Antal poler: 2, heraf 1 beskyttet pol
  • Modulbredde: 2 moduler
  • Kortslutningsbrydeevne: 6 kA efter EN/IEC 61009-2-1 ved 230 V AC og 10 kA efter EN/IEC 60947-2 ved 230 V AC
  • Nominel kortslutningsbrydeevne Icn: 6 kA efter EN 61009-1
  • Nominel kortslutningsstrøm Icu: 6 kA ved 400 V AC
  • Attributfeltet for brydeevne angiver desuden 30 kA
  • Nominel isolationsspænding Ui: 250 V AC
  • Nominel impulsholdespænding Uimp: 4 kV
  • Energibegrænsningsklasse: 3
  • Overspændingskategori: 3
  • Forureningsgrad: 2
  • Effekttab: 2,65 W
  • Elektrisk og mekanisk udholdenhed: op til 20.000 cyklusser hver
  • Montering: DIN-skinne
  • Indbygningsdybde: 44 mm
  • Mål: 36 mm bred, 93 mm høj og 62 mm dyb
  • Farve: hvid, RAL 9003
  • Kapslingsklasse: IP20 efter IEC/EN 60529; IP40 i modulært kabinet eller gruppetavle
  • Fabriksmonteret udvidelse: brandsikringsswitch
  • Styrespændings-tillægsmodul: AC
  • Oprindelsesland: ES

Standarder og produktdata

Produktet er angivet i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. Typebetegnelsen er A9TDE3616, og produktnummeret er 3322051080. EAN: 3606481906502.

Leverandørdataene angiver både kurve B og udløserkarakteristik C. Attributdataene angiver desuden en brydeevne på 30 kA, mens de specifikke kortslutningsdata er angivet særskilt ovenfor.

Oplyste SVHC-stoffer over 0,1 %: bly, dibortrioxid og blymonoxid.

Specifikationer

  • Varenummer:
    3322051080
  • EAN nummer:
    3606481906502
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDE3616
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.65 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    B
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    16.0 A
  • Mærkstrøm:
    16A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    Schneider Electric
