Acti9 iCV40 ARC gnistdetektor, 1P+N, C 13 A, 30 mA

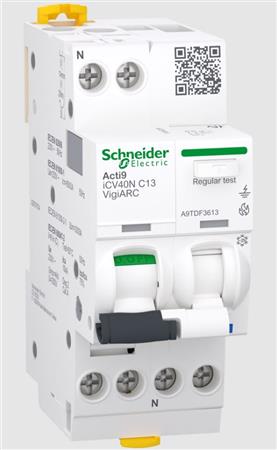

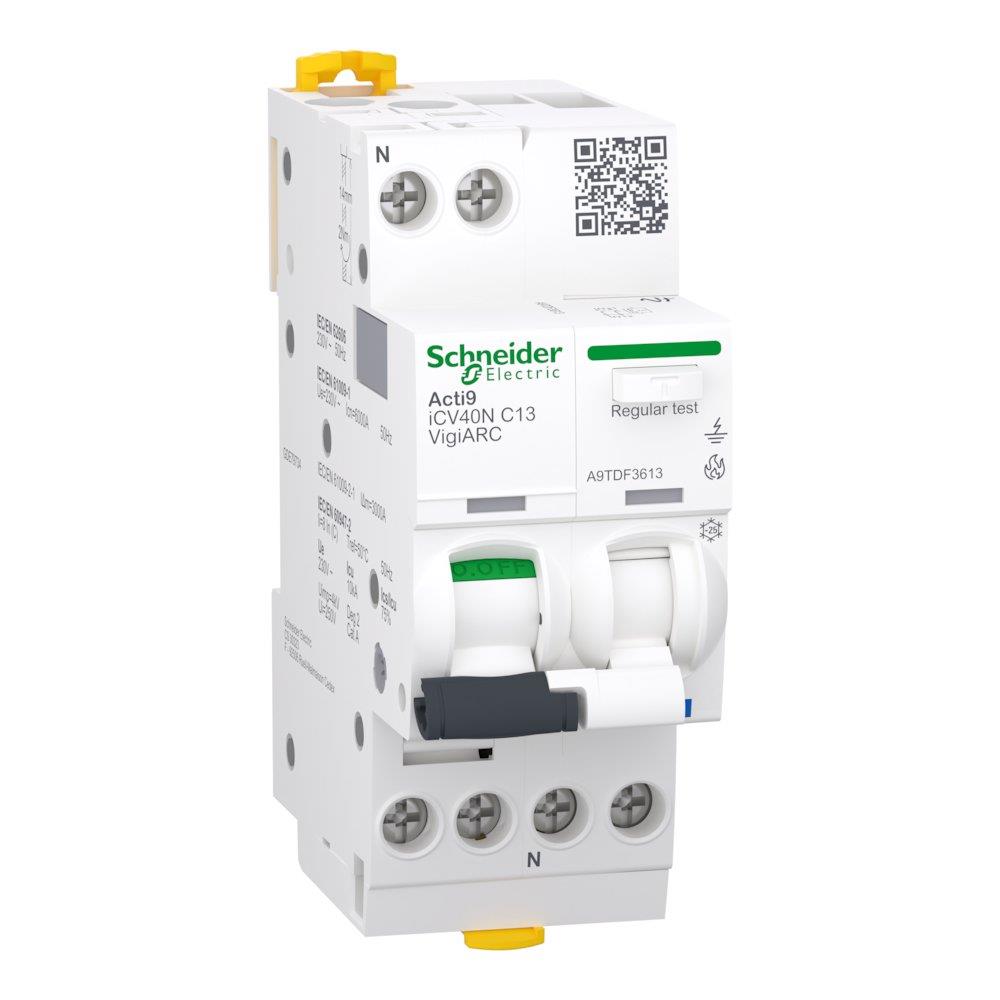

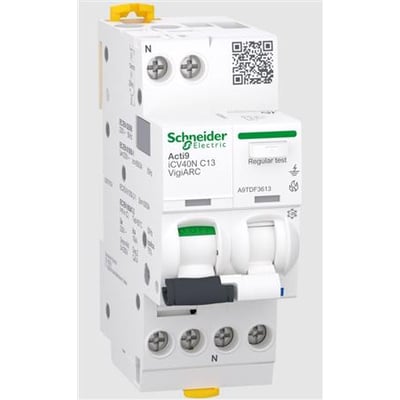

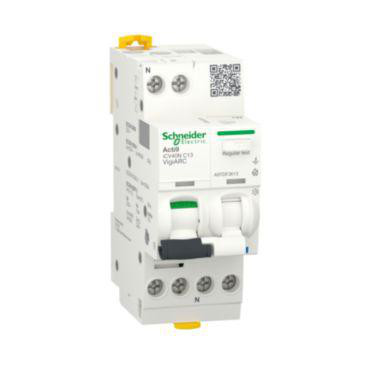

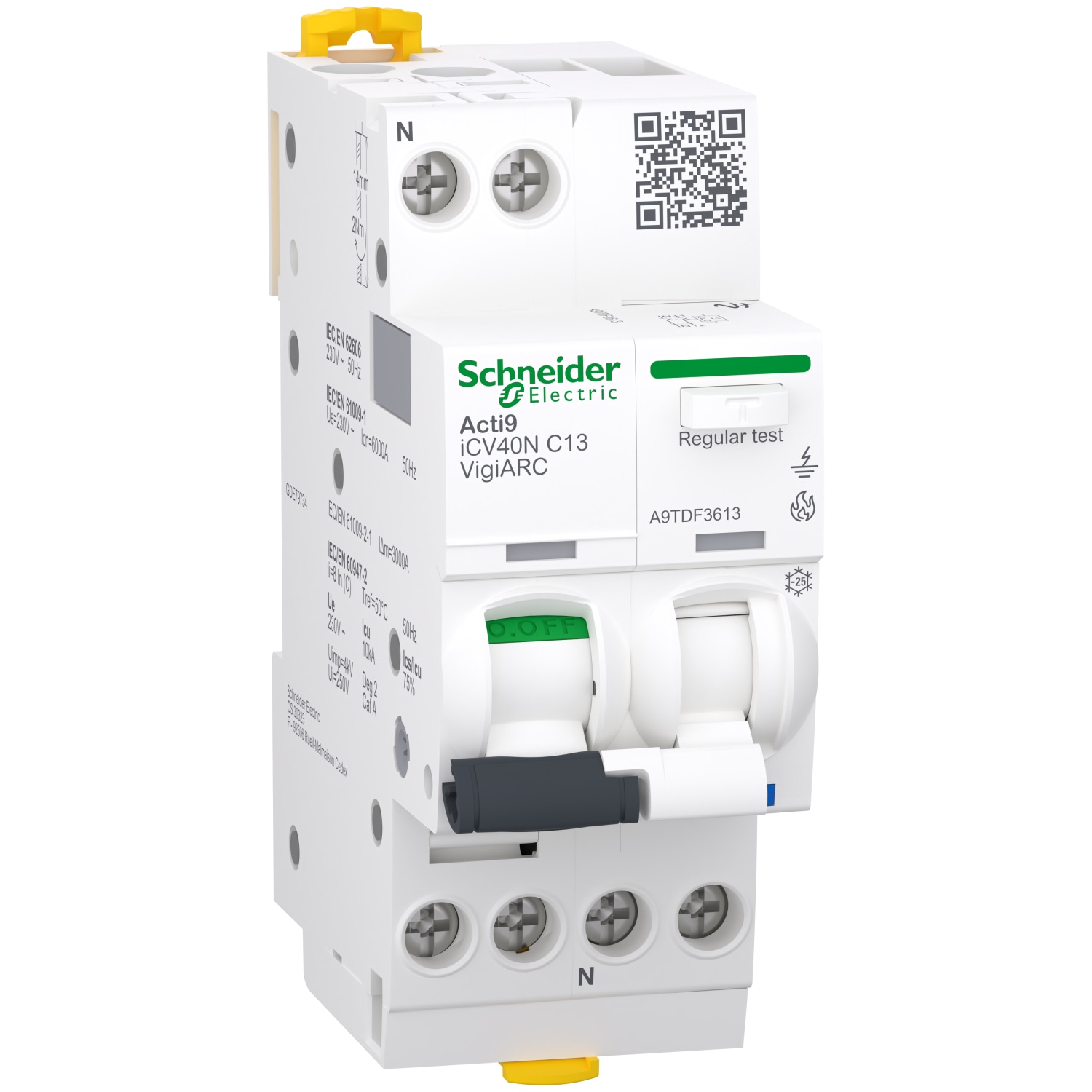

Schneider Electric Acti9 iCV40 ARC gnistdetektor, 1P+N og 13 A, set skråt forfra med tilslutninger og betjeningsgreb.Schneider Electric Acti9 iCV40 ARC gnistdetektor på 13 A set skråt forfra, hvor hele den kompakte enhed ses.Schneider Electric Acti9 iCV40 ARC gnistdetektor, 1P+N og 13 A, set forfra med venstre side og mærkninger synlige.Schneider Electric Acti9 iCV40 ARC gnistdetektor på 13 A set forfra i mindre format med frontens testknap og greb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 iCV40 ARC kombinerer overstrøms-, fejlstrøms- og lysbuebeskyttelse. Enheden er 1P+N, 13 A, C-karakteristik og 30 mA. Læs mere…
  • Varenr.:
    3322051145
  • EAN nr.:
    3606481906601
  • Typenr.:
    A9TDF3613
pr. stk. inkl. moms
1.930,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Acti9 iCV40 ARC er en kombineret gnist- og lysbuedetektor med automatsikring, fejlstrømsbeskyttelse og lysbuebeskyttelse (MCB+RCD+AFD/RCBO). Den har 1P+N med én beskyttet pol og en mærkestrøm på 13 A.

Beskyttelse og funktioner

  • Udløserkarakteristik: C.
  • Fejlstrømsbeskyttelse, type A, med en nominel fejlstrøm på 30 mA. Udløsningen er uden forsinkelse.
  • Beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare.
  • To Visitrip-indikatorer viser det fejlramte kredsløb og hjælper med at identificere fejltypen.
  • Elektrisk og mekanisk udholdenhed: op til 20.000 cyklusser hver.
  • Med aflåsningsmekanisme og fabriksmonteret brandsikringsswitch.

Elektriske data

  • Mærkespænding: 230 V AC; frekvens: 50 Hz.
  • Nominel isolationsspænding Ui: 250 V AC; nominel impulsholdespænding Uimp: 4 kV.
  • Kortslutningsbrydeevne: 6 kA efter EN/IEC 61009-2-1 og EN 61009-1. Kortslutningsbrydekapaciteten er angivet til 10 kA efter EN/IEC 60947-2. Produktdata angiver desuden en brydeevne på 30 kA.
  • Icu ved 400 V AC: 6 kA.
  • Energibegrænsningsklasse: 3; overspændingskategori: 3; forureningsgrad: 2.
  • Neutralen kobles parallelt. Styrespænding for tillægsmodul: AC.
  • Effekttab: 2,75 W.

Montering og mål

  • Monteres på DIN-skinne.
  • To poler i alt; modulbredden er angivet til 2 moduler. Den fysiske bredde er 36 mm, svarende til 4 × 9 mm.
  • Mål (B × H × D): 36 × 93 × 62 mm. Indbygningsdybde: 44 mm.
  • Farve: hvid, RAL 9003.
  • Kapslingsklasse: IP20 efter IEC/EN 60529; IP40 i modulært kabinet eller gruppetavle.

Standarder og stofoplysninger

Produktet er i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. Produktdata angiver følgende SVHC-stoffer over 0,1 %: bly, diboron-trioxide og lead-monoxide.

Specifikationer

  • Varenummer:
    3322051145
  • EAN nummer:
    3606481906601
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDF3613
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.75 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Fejludløserbeskyttelse:
    True
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    C
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    13.0 A
  • Mærkstrøm:
    13A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Med aflåsningsmekanisme:
    True
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    True
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    Schneider Electric
