Acti9 iCV40 ARC gnistdetektor, MCB+RCD+AFD, 1P+N, C16 A, 30 mA

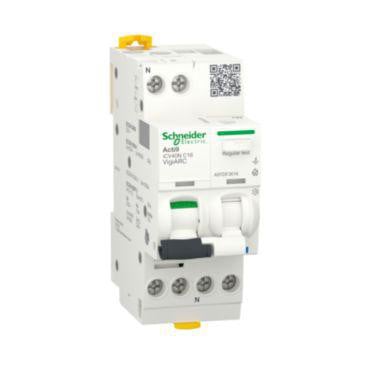

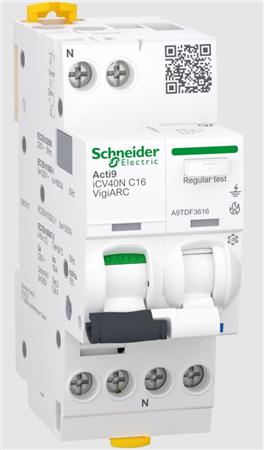

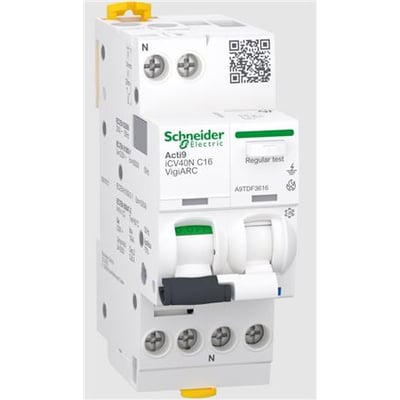

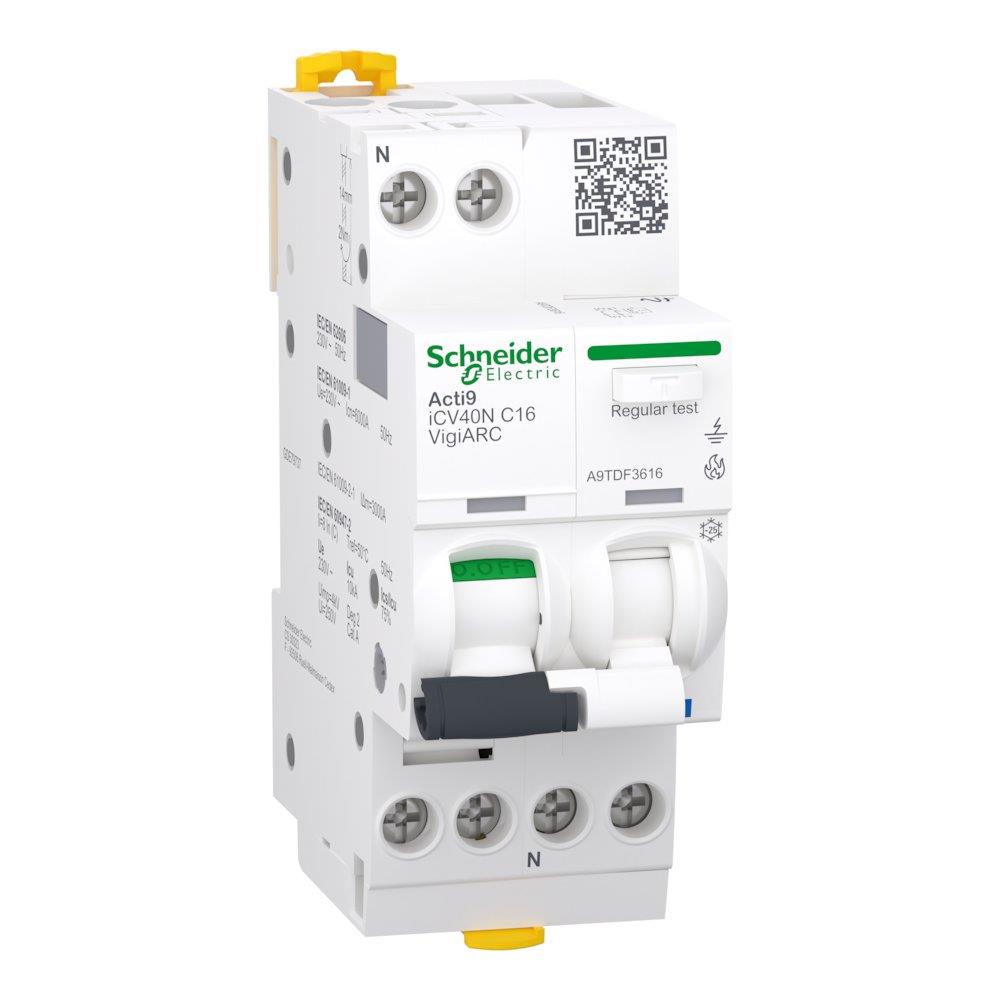

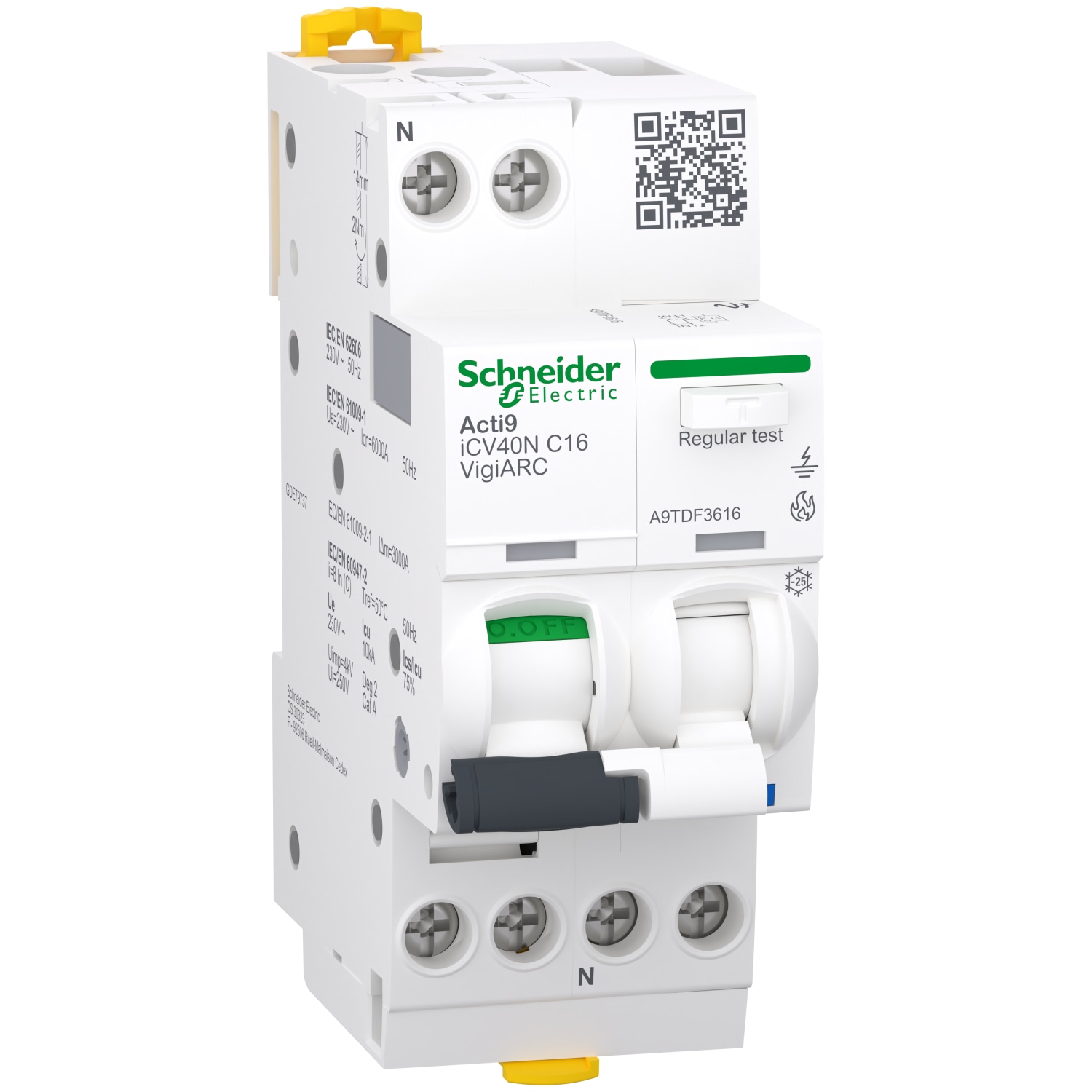

Schneider Electric Acti9 iCV40 ARC gnistdetektor, C16 med 30 mA, set skråt forfra med betjeningsgreb og tilslutninger.Schneider Electric Acti9 iCV40 ARC gnistdetektor, C16 med 30 mA, vist i sin helhed set skråt forfra.Schneider Electric Acti9 iCV40 ARC gnistdetektor, C16 med 30 mA, tæt beskåret med synlige tilslutninger og betjeningsgreb.Schneider Electric Acti9 iCV40 ARC gnistdetektor, C16 med 30 mA, vist mindre og centreret set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 iCV40 ARC kombinerer lysbue-, overstrøms- og fejlstrømsbeskyttelse i én enhed med 1P+N, C-karakteristik, 16 A og 30 mA. Læs mere…
  • Varenr.:
    3322051161
  • EAN nr.:
    3606481906625
  • Typenr.:
    A9TDF3616
pr. stk. inkl. moms
1.980,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Acti9 iCV40 ARC er en kombineret gnist- og lysbuedetektor med MCB-, RCD- og AFD-funktioner i én RCBO-enhed. Den har 1P+N, to poler i alt og én beskyttet pol. Enheden er beregnet til 230 V AC og 50 Hz og har C-udløserkarakteristik samt en mærkestrøm på 16 A.

Beskyttelse og brydeevne

Fejlstrømsbeskyttelsen er type A med en nominel fejlstrøm på 30 mA og uden tidsforsinkelse. Enheden beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare. De to Visitrip-indikatorer viser det fejlramte kredsløb og hjælper med at identificere fejltypen.

  • Kortslutningsbrydeevne Icn: 6 kA i henhold til EN 61009-1
  • Kortslutningsbrydeevne: op til 6 kA ved 230 V AC i henhold til EN/IEC 61009-2-1
  • Kortslutningsbrydeevne: 10 kA ved 230 V AC i henhold til EN/IEC 60947-2
  • Icu ved 400 V AC: 6 kA
  • En separat attribut angiver desuden en brydeevne på 30 kA
  • Elektrisk og mekanisk udholdenhed: op til 20.000 cyklusser hver

Montering og specifikationer

Enheden monteres på DIN-skinne. Den fysiske bredde er 36 mm, svarende til fire pitch á 9 mm; modulbredden er angivet til 2. Indbygningsdybden er 44 mm, og de samlede mål er 36 mm i bredden, 93 mm i højden og 62 mm i dybden.

  • Nominel isolationsspænding Ui: 250 V AC
  • Nominel impulsholdespænding Uimp: 4 kV
  • Overspændingskategori: III
  • Forureningsgrad: 2
  • Energibegrænsningsklasse: 3
  • Kapslingsklasse: IP20 iht. IEC/EN 60529; IP40 i modulært kabinet eller gruppetavle
  • Farve: hvid, RAL 9003
  • Effekttab: 2,65 W
  • N-neutralen er parallelt omkoblet
  • Med aflåsningsmekanisme og fabriksmonteret brandsikringsswitch
  • Styrespænding for tillægsmodul: AC

Identifikation og standarder

Produktet tilhører serien Acti9 iC40 og betegnes Acti9 iCV40 ARC. Typenummeret er A9TDF3616. Produktnummer: 3322051161. EAN: 3606481906625. Oprindelsesland: ES.

Enheden er i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. Den nominelle kortslutningsbrydeevne efter EN/IEC 60947-2 er også angivet i produktdataene.

Produktdataene angiver SVHC-stoffer over 0,1 %: bly, diborontrioxid og blymonoxid.

Specifikationer

  • Varenummer:
    3322051161
  • EAN nummer:
    3606481906625
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDF3616
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.65 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Fejludløserbeskyttelse:
    True
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    C
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    16.0 A
  • Mærkstrøm:
    16A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Med aflåsningsmekanisme:
    True
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    True
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    Schneider Electric
