Acti9 iCV40 ARC gnistdetektor/lysbuevagt, MCB+RCD+AFD, 1P+N, C 6 A, 30 mA

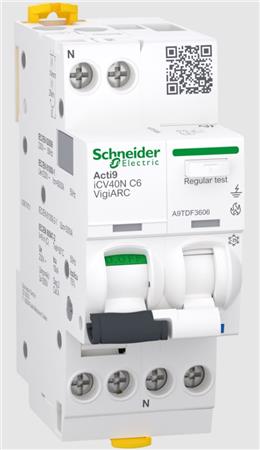

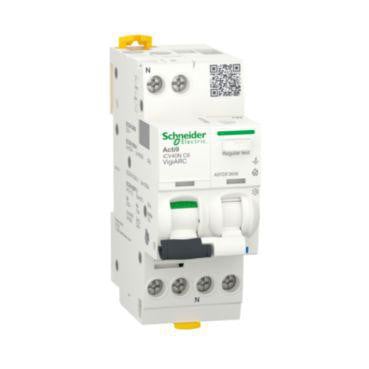

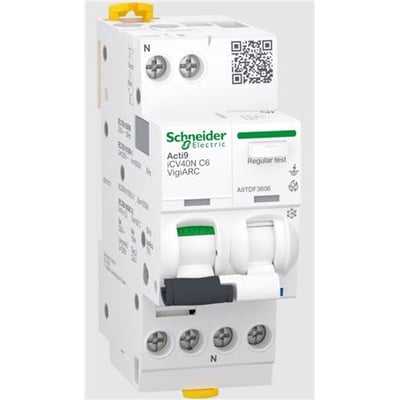

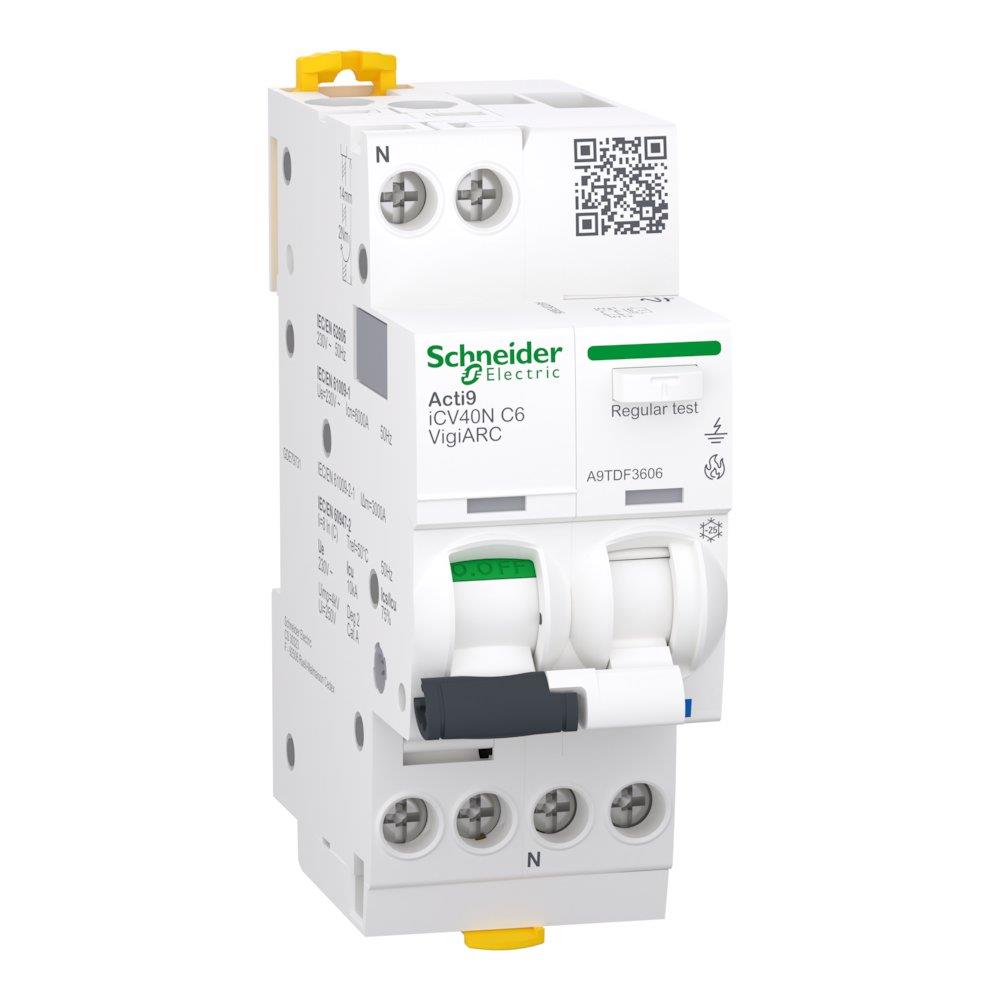

Schneider Electric Acti9 iCV40 ARC gnistdetektor, C6 30 mA, set skråt forfra med poler, testknap og betjeningsgreb.Schneider Electric Acti9 iCV40 ARC gnistdetektor, C6 30 mA, vist samlet med luft omkring enheden og front samt venstre side synlig.Schneider Electric Acti9 iCV40 ARC gnistdetektor, C6 30 mA, fylder næsten hele billedfeltet med frontens knapper og tilslutninger synlige.Schneider Electric Acti9 iCV40 ARC gnistdetektor, C6 30 mA, vist mindre i billedfeltet med front og venstre side synlig.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 iCV40 ARC kombinerer automatsikring, fejlstrømsbeskyttelse og lysbuebeskyttelse i én 1P+N-enhed med 6 A, C-karakteristik og 30 mA. Læs mere…
  • Varenr.:
    3322051103
  • EAN nr.:
    3606481906564
  • Typenr.:
    A9TDF3606
pr. stk. inkl. moms
1.980,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Acti9 iCV40 ARC er en kombineret MCB+RCD+AFD-enhed, også betegnet RCBO, med automatsikring, fejlstrømsbeskyttelse og lysbuebeskyttelse. Den har 1P+N-udførelse med én beskyttet pol, mærkestrøm på 6 A og C-karakteristik. Fejlstrømsbeskyttelsen er type A med en nominel fejlstrøm på 30 mA og uden tidsforsinkelse.

Enheden beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte berøring og brandfare. De to Visitrip-indikatorer viser det defekte kredsløb og hjælper med at identificere fejltypen.

Tekniske data

  • Mærkespænding: 230 V AC
  • Frekvens: 50 Hz
  • Poltal: 1P+N, 2 poler i alt og 1 beskyttet pol
  • Nominel fejlstrøm: 30 mA, fejlstrømstype A
  • Udløserkarakteristik: C
  • Kortslutningsbrydeevne Icn: 6 kA ved 230 V AC efter EN/IEC 61009-2-1 og EN/IEC 61009-1
  • Kortslutningsbrydeevne efter EN/IEC 60947-2: 10 kA ved 230 V AC
  • Nominel kortslutningsstrøm Icu: 6 kA ved 400 V AC
  • Et separat brydeevnefelt i produktdataene angiver 30 kA
  • Nominel isolationsspænding Ui: 250 V AC
  • Nominel mærkespænding Uimp: 4 kV
  • Forureningsgrad: 2
  • Overspændingskategori: 3
  • Energibegrænsningsklasse: 3
  • Elektrisk og mekanisk udholdenhed: op til 20.000 cyklusser hver
  • Effekttab: 2,91 W
  • N-neutral kan omkobles parallelt

Montering og udførelse

Enheden monteres på DIN-skinne og har en modulbredde på 2 moduler. Den er udstyret med aflåsningsmekanisme og fabriksmonteret brandsikringsswitch. Styrespændings-tillægsmodulet er AC.

  • Kapslingsklasse: IP20 efter IEC/EN 60529; IP40 ved montering i modulært kabinet eller gruppetavle
  • Mål: 36 mm bred, 93 mm høj og 62 mm dyb
  • Indbygningsdybde: 44 mm
  • Farve: hvid, RAL 9003

Identifikation og standarder

Produktet er i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. Seriebetegnelsen er Acti9 iC40, og produktbetegnelsen er Acti9 iCV40 ARC.

  • Type: A9TDF3606
  • Produktnummer: 3322051103
  • EAN: 3606481906564
  • Oprindelsesland: ES
  • SVHC-stoffer over 0,1 %: bly, Diboron-trioxide og Lead-monoxide

Specifikationer

  • Varenummer:
    3322051103
  • EAN nummer:
    3606481906564
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDF3606
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.91 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Fejludløserbeskyttelse:
    True
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    C
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    6.0 A
  • Mærkstrøm:
    6A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Med aflåsningsmekanisme:
    True
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    True
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    Schneider Electric
