Beskrivelse

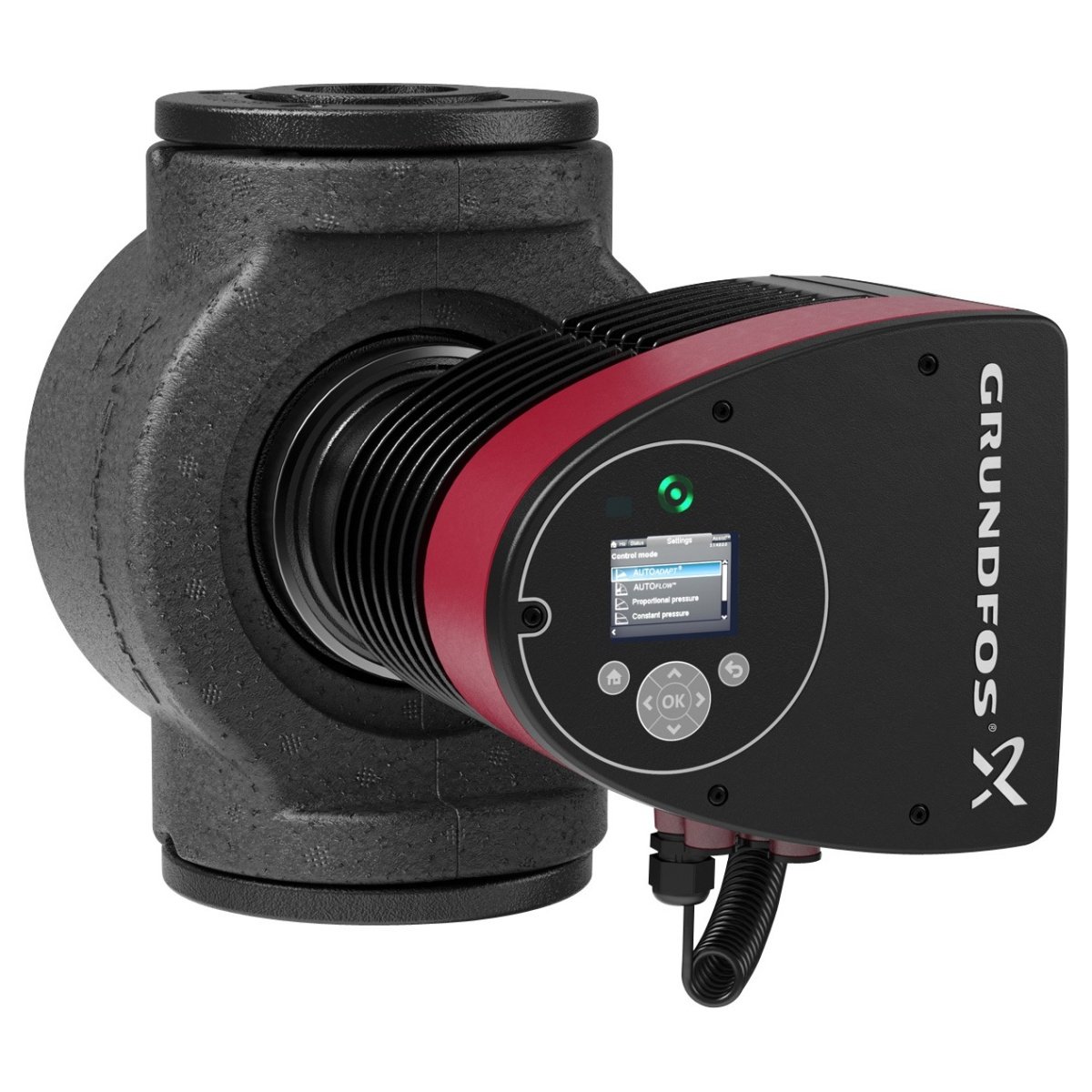

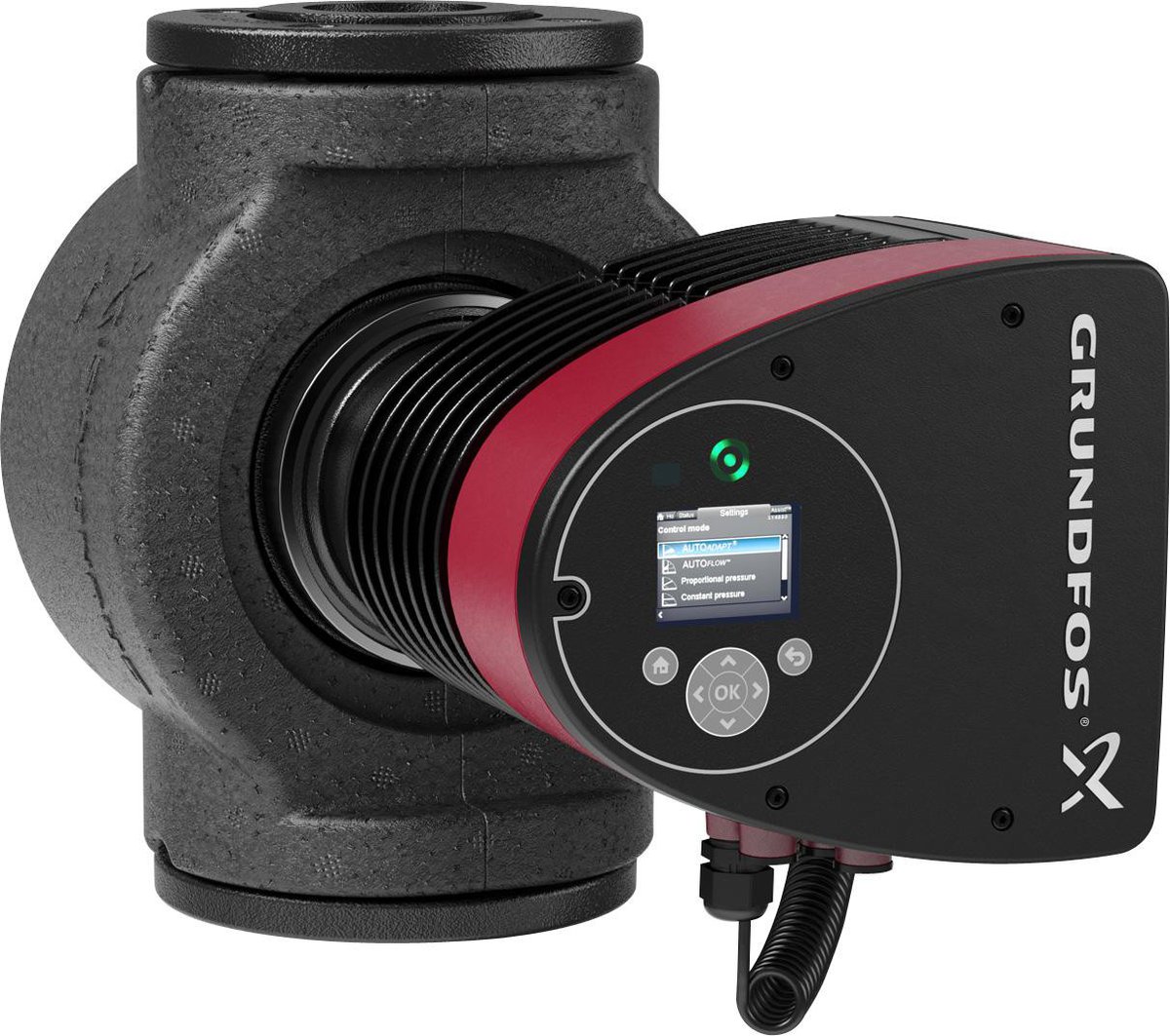

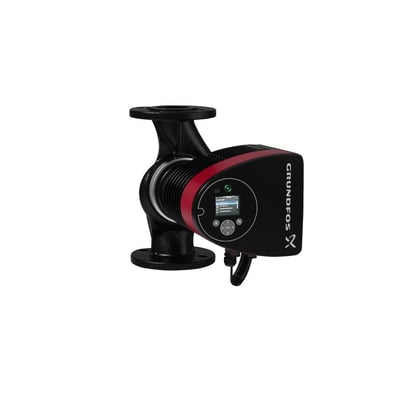

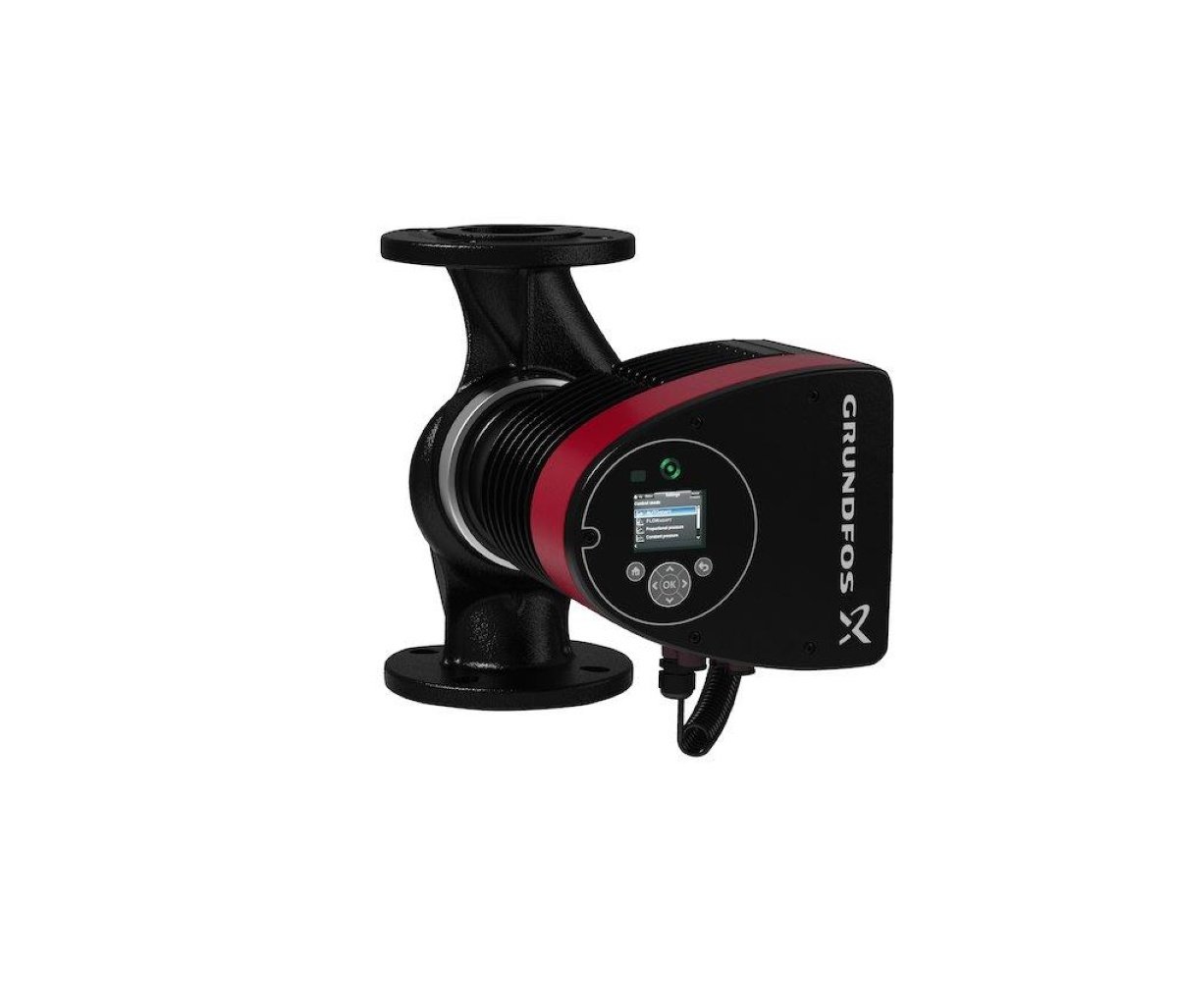

Grundfos MAGNA3 65-60F er en enfaset vådløberpumpe til varme- og køleanlæg. Pumpen og motoren udgør én samlet enhed uden akseltætning. De to pakninger tætner enheden, og pumpemediet smører lejerne. Et spændestykke med én skrue gør det muligt at flytte topstykket.
Funktioner og styring
- Indbygget styring med TFT-display på kontrolboksen.
- Integreret frekvensomformer og trinløst variabel omdrejningsregulering.
- Firepolet synkron permanentmagnetmotor (PM-motor).
- Indbygget differenstryk- og temperatursensor.
- Reguleringsfunktioner: AUTOADAPT, FLOWADAPT, FLOWLIMIT, proportionaltryk, konstanttryk, konstanttemperatur, konstantkurve samt maks.- og min.-kurvedrift.
- Automatisk natsænkning og luftkølet effektelektronik.
- Kontrolboksen er forberedt til CIM-moduler, som fås som tilbehør. Ekstern motorbeskyttelse er ikke nødvendig.
- Isoleringsskaller leveres med enkeltpumper til varmeanlæg.
Kommunikation
Kommunikation kan ske via Grundfos GO Remote, CIM-moduler, digitale indgange, relæudgange og analog indgang. Ved drift med mere end én pumpe kan den analoge indgang anvendes til varmeenergimåling. Attributterne angiver desuden understøttelse af EtherNet/IP, PROFIBUS, LON/LONWorks, BACnet MS/TP og Modbus RTU samt RS 485. Der er angivet 0–20/4–20 mA- og 0–10/2–10 V-signaler. Kommunikationsattributterne angiver også 2G, 3G/UMTS og 4G.
Materialer og tilslutning
- Pumpehus af støbejern, EN-GJL-250 (GG 25), svarende til ASTM A48-250B.
- Løber af PES med 30 % GF.
- Rotorhylster af kulfiberforstærket komposit, lejeplade og rotorkappe af rustfrit stål samt statorhus af aluminiumlegering.
- DN 65 med runde flangeforbindelser efter EN 1092-2 og DIN-flangestandard.
- Flangetryktrin PN 6/10; trykklasse PN 10 og maksimalt driftstryk 10 bar.
- Indbygningslængde 340 mm.
Tekniske data
- Væsketemperatur: -10 til 110 °C. Omgivelsestemperatur: 0 til 40 °C.
- Forsyning: 1 x 230 V AC, 50/60 Hz.
- Effektoptagelse P1: 20–350 W. Maksimalt strømforbrug: 0,22–1,57 A.
- Maksimal løftehøjde: 6 m. Maksimalt flow er angivet til 36,5 m³/h; nominelt flow og maksimal pumpevolumen er angivet til 21,01 m³/h.
- Leveringshøjde ved nominelt flow: 39,57 kPa.
- Kapslingsklasse: IPX4, betegnet X4D i leverandørdata. Isolationsklasse F og TF-klasse 110.
- Energieffektivitetsklasse A. EEI er angivet som 0,17 i attributterne og 0,18 i leverandørbeskrivelsen.
- Mål angivet i attributterne: dybde 386 mm, højde 340 mm, pumpehøjde 312 mm og bredde 164 mm. En yderligere breddeangivelse er 73 mm.
- Vægt: 20,5 kg i attributterne og nettovægt 20,7 kg i leverandørbeskrivelsen.
- Farve: sort/rød. Oprindelsesland: DE.
Godkendelser og identifikation
Godkendelser angivet på typeskiltet: CE, VDE og PCT. Produktnummer: 380954606. Typenummer: 97924295. EAN: 5710626493708.
Specifikationer
-
Varenummer:380954606
-
EAN nummer:5710626493708Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:97924295Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
60 Hz frekvens:Ja
-
Akseltætningstype:Uden akseltætning
-
Antal faser:1.0
-
Anvendelse:Til varme
-
Anvendelsesområde:Varme/Køl
-
Arbejdstryk max:10bar
-
Bredde (1):73.0 mm
-
Bredde (2):164.0 mm
-
Byggelængde (mm):340
-
Dimension [dn]:65
-
DN mål:65
-
Dobbeltpumpe:Nej
-
Dybde:386mm
-
Eltilslutning:Tilslutningsklemme
-
Energieffektivitet index (EEI):0.17
-
Energieffektivitetklasse:A
-
Energieffektivitetsindeks (EEI):0,17EEI
-
Farve:Sort/rød
-
Flangeform:Rund
-
Flow max:36,5m³/h
-
Forsyningsspænding:230V AC
-
Frekvens:50/60 Hz
-
Højde:340mm
-
Indbygningslængde:340 mm
-
Indbygningsmål:340mm
-
Interface PT100 / PT1000 / PTC:Nej
-
Interface Pulsbreddemodulation ( PWM ):Nej
-
Interface pulstæller:Nej
-
Interface-signal 0-10 V / 2-10 V:Ja
-
Interface-signal 0-20 mA / 4-20 mA:Ja
-
Isoleringsklasse ifølge IEC:F
-
Kapslingsklasse IP:IPX4
-
KIWA certificeret:Nej
-
Kommunikation:Indbygget og forberedt
-
Kommunikationsbus:Muligt med tilbehør
-
Kvalitetsklasse, materiale løbehjul:Andet
-
Kvalitetsklasse på pumpehus:Støbejern EN-GJL-250 (GG 25)
-
Leveringshøjde ved nominel gennemløb:39.57 kPa
-
Løftehøjde max:6m
-
Løftehøjden ved nominelt flow (BEP):39.57 kPa
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Støbejern
-
Materiale hus:Støbejern
-
Materiale pumpehjul:Andet
-
Materiale til hus:Støbejern
-
Materialekvalitet:Støbejern EN-GJL-250 (GG 25)
-
Max. Arbejdstryk:10.0 bar
-
Max. pumpeniveau:6.0 m
-
Max. pumpevolumen:21.01 m³/h
-
Med kommunikationsgrænseflade BACnet/IP:Nej
-
Med kommunikationsgrænseflade BACnet MS/TP:Nej
-
Med kommunikationsinterface RS 232:Nej
-
Med kommunikationsinterface RS 485:Ja
-
Medietemperatur max:110°C
-
Medietemperatur min:-10°C
-
Minimal mellemtemperatur (kontinuerlig):-10.0 °C
-
Motor omdrejningsregulering:Indbygget
-
Motoreffekt:350.0 W
-
Motorstrømindgang (P1):0.355 kW
-
Nominel diameter:DN 65
-
Nominel strøm:1.64 A
-
Nominel volumenstrøm:21.01 m³/h
-
Nominelt flow (BEP):21.01 m³/h
-
Omdrejningshastighed:2820.0 1/min
-
Omgivelsestemperatur max.:40°C
-
Oval flangeform:Nej
-
Potentialfri skiftekontakt:Ja
-
Pumpe strømforbrug (solpump):355.0 W
-
Pumpehøjde:312.0 mm
-
Pumpehus matriale:Støbejern
-
Pumpekredsløb:Andet
-
Radio standard 2G:Ja
-
Radio standard 2G / 3G / 4G:Ja
-
Radio standard 4G:Ja
-
Radio standard 5G:Nej
-
Radiostandard Bluetooth:Nej
-
Radiostandard UMTS:Ja
-
Radiostandard WLAN 802.11:Nej
-
Selv ansugende:Nej
-
Spænding:230 V
-
Tæthedsklasse:X4D
-
Temperatur maks.:110 °C
-
Temperatur Min.:-10 °C
-
Tilslutning:Flange
-
Tilslutning afgangsside:Flange
-
Tilslutning i forsyningssiden:Flange
-
Tilslutnings standard afgang:EN 1092-2
-
Tilslutnings standard indtag:EN 1092-2
-
Tilslutningsdiameter forsyningssiden:Andet
-
Tilslutningsdiameter tryksiden:Andet
-
Tilslutningsmål til pumpehus:DN 65
-
Tilslutningsspænding:1 x 230 volt
-
Tryk:10 bar
-
Trykklasse:PN 10
-
Trykklasse flangetilslutning afgang:PN 10
-
Trykklasse flangetilslutning indtag:PN 10
-
Tryktrinsflange:PN 10
-
Type af omdrejningsregulering:Trinløst variabel
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol til BACnet IP:Nej
-
Understøtter protokol til BACnet MS/TP:Ja
-
Understøtter protokol til CAN / CANOpen:Nej
-
Understøtter protokol til LON/LONWorks:Ja
-
Understøtter protokol til LIN Bus:Nej
-
Understøtter protokol til Modbus RTU:Ja
-
Understøtter protokol til Modbus TCP:Nej
-
Vægt:20,5kg
-
Producent/forhandler:Grundfos
