TeSys U grundmodul, 3-polet, 32 A, uden klemmer, LUB320

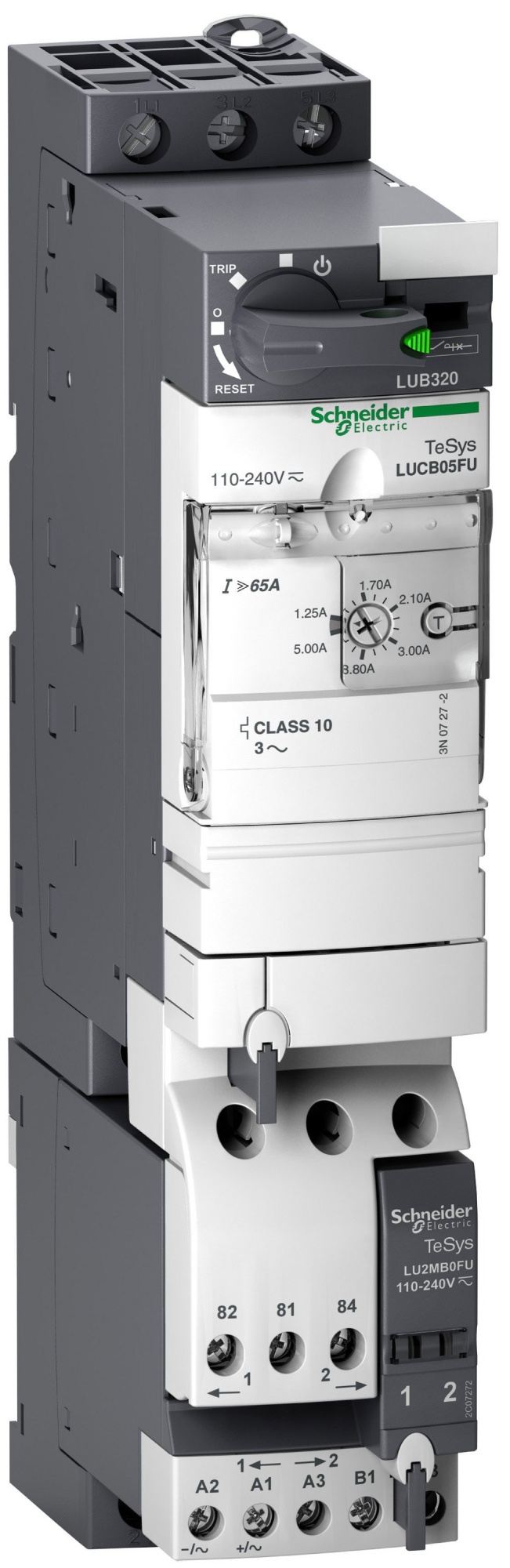

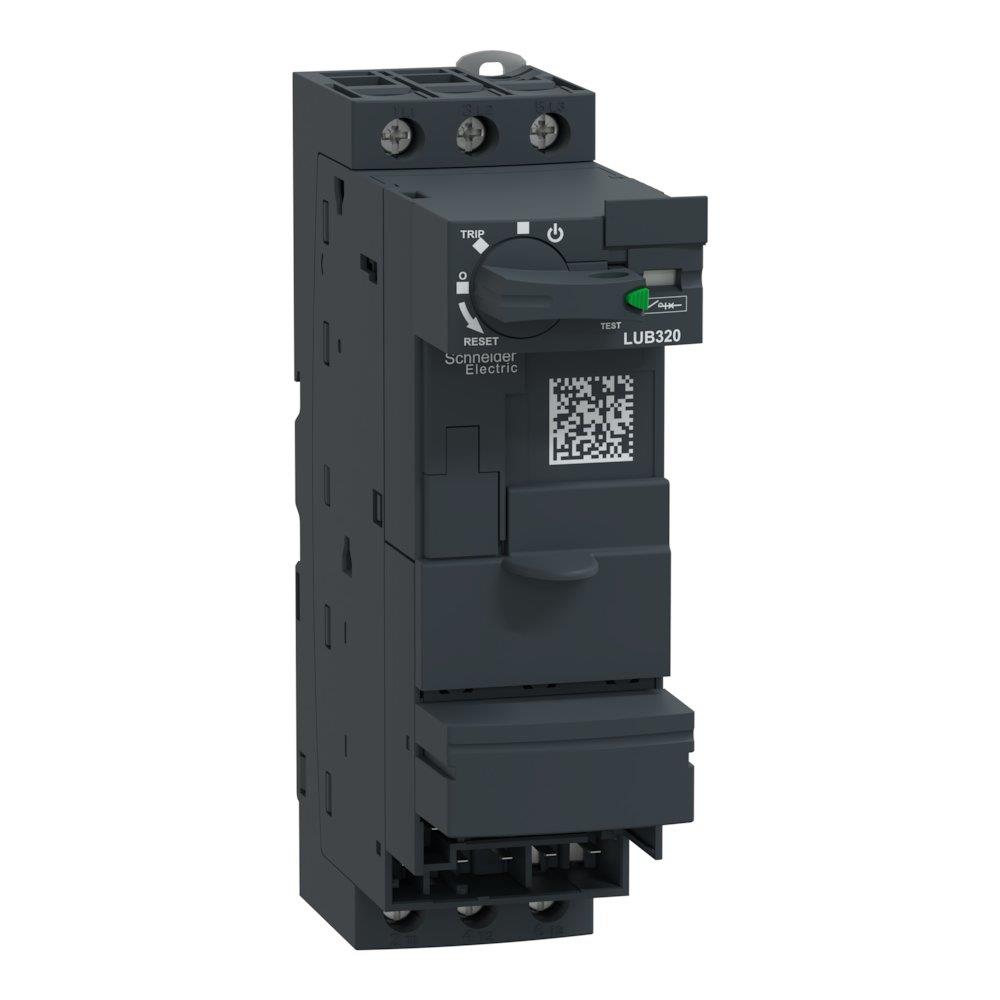

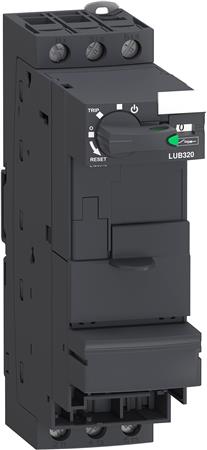

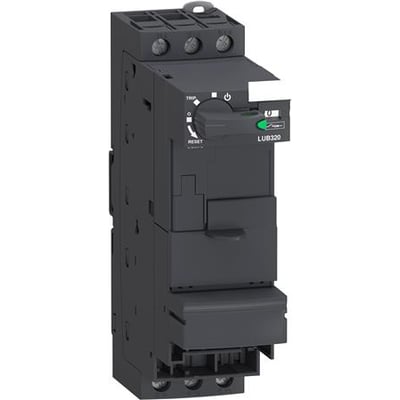

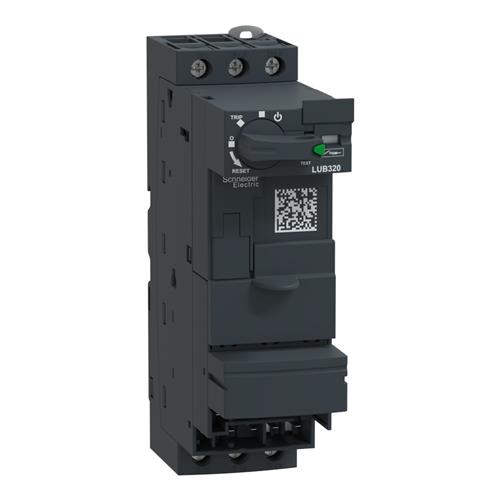

Schneider Electric TeSys U LUB320, mørkegråt 3-polet grundmodul med drejeknap og synlige tilslutninger.Schneider Electric TeSys U LUB320 grundmodul set forfra og fra siden med drejeknap og tre tilslutninger.Schneider Electric TeSys U LUB320 3-polet grundmodul set skråt forfra med betjeningsknap og terminaler.Schneider Electric TeSys U LUB320 grundmodul vist samlet med ekstra hvide funktions- og beskyttelsesmoduler.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet TeSys U-grundmodul til direkte motorstart (DOL) med 32 A mærkestrøm, IP20 og skrueforbindelser. Modulbredden er 45 mm. Læs mere…
  • Varenr.:
    7522500023
  • EAN nr.:
    3389110362800
  • Typenr.:
    LUB320
pr. stk. inkl. moms
1.082,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

TeSys U grundmodul LUB320

TeSys Model U (U for Ultima) er et kompakt, modulopbygget system til motorstartere. Grundmodulet LUB320 er 3-polet, har en ikke-reverserende strømbase og er beregnet til direkte motorstart (DOL). Det har en mærkestrøm på 32 A og leveres uden klemmer. Grundmodulet indeholder adskiller og kontaktor, og systemets moduler forbindes uden interne ledninger.

Strømmoduler, hjælpekontaktblokke, funktionsmoduler og kommunikationsmoduler kan placeres kabelfrit i grundmodulet. Modulbredden i systemet er 45 mm. TeSys U-systemet omfatter elektroniske beskyttelsesmoduler med startklasser fra 5 til 30 og funktioner som realtidsmåling, indikation af spændingsbrud, diagnostik, logfunktioner samt lokal- eller fjernstyring.

Elektriske data

  • Mærkestrøm Ie: 32 A
  • Nominel driftstrøm ved AC-3, 400 V: 32 A
  • Nominel driftseffekt ved AC-3, 400 V: 15 kW
  • Nominel driftseffekt ved AC-3, 230 V, 3-faset: 7,5 kW
  • Mærkeeffekt ved 460 V og 575 V, 60 Hz, 3-faset: 15 kW
  • Betjeningsspænding: AC/DC
  • Spolespænding: 24–240 V AC ved 50 Hz og 60 Hz samt 24–220 V DC
  • Tilslutning af hovedstrømkreds og styrekreds: skrueforbindelse
  • Hjælpekontakter: 1 NO og 1 NC
  • 3 kommando-holdninger og 0 indikatorlys
  • Kortslutningsudløser: ja. Sikring og transformer medfølger ikke.

Kortslutningsdata og klassificering

  • Betinget nominel kortslutningsstrøm, type 2 ved 400 V: 50.000 A
  • Betinget nominel kortslutningsstrøm, type 2 ved 230 V: 50.000 A
  • Betinget nominel kortslutningsstrøm, type 1 ved 480/277 V: 10.000 A
  • Betinget nominel kortslutningsstrøm, type 1 ved 600/347 V: 4.000 A
  • Klasse 2 i henhold til IEC 60947-4-3
  • Kapslingsklasse: IP20
  • Øvre omgivelsestemperaturgrænse uden begrænsning: 70 °C
  • Mulighed for montering på montageskinne

Mål og øvrige oplysninger

  • Bredde: 45 mm
  • Højde: 154 mm
  • Dybde: 126 mm
  • Egnet til nødstop: nej
  • Ekstern reset: nej
  • SVHC-stof over 0,1 %: bly

Kommunikationsprotokoller

Modulet understøtter ikke DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-Interface-sikkerhed, EtherNet/IP, DeviceNet, MODBUS, AS-i, TCP/IP, CAN, Foundation Fieldbus, øvrige bussystemer, LON, SUCONET, PROFIsafe, SafetyBUS p, INTERBUS eller PROFIBUS.

Specifikationer

  • Varenummer:
    7522500023
  • EAN nummer:
    3389110362800
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LUB320
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal indikatorlys:
    0.0
  • Antal kommando-holdninger:
    3.0
  • Betinget nominel kortslutningsstrøm type 2, 400 V:
    50000.0 A
  • Betinget nominel kortslutningsstrøm type 1, 480/277 V:
    10000.0 A
  • Betinget nominel kortslutningsstrøm type 1, 600/347 V:
    4000.0 A
  • Betinget nominel kortslutningsstrøm type 2, 230 V:
    50000.0 A
  • Bredde:
    45.0 mm
  • Dybde:
    126.0 mm
  • Ekstern reset er mulig:
    Nej
  • Højde:
    154.0 mm
  • I henhold til IEC 60947-4-3:
    Klasse 2
  • Kapslingsklasse IP:
    IP20
  • Mærkeeffekt, 460 V, 60 Hz, 3-faset:
    15.0 kW
  • Mærkeeffekt, 575 V, 60 Hz, 3-faset:
    15.0 kW
  • Med kortslutningsudløser:
    Ja
  • Med sikring:
    Nej
  • Med transformer:
    Nej
  • Montageskinnemulighed:
    Ja
  • Nominel drift strøm på AC-3, 230 V, 3-faset:
    7.5 kW
  • Nominel drift strøm ved AC-3, 400 V:
    32.0 A
  • Nominel drifteffekt AC-3, 400 V:
    15.0 kW
  • Nominel driftstrøm Ie:
    32.0 A
  • Omgivelsestemperatur, øvre grænse uden begrænsning:
    70.0 °C
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    24 - 240 V
  • Spolespænding AC 60HZ:
    24 - 240 V
  • Spolespænding DC:
    24 - 220 V
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type motorstarter:
    Direkte start (DOL)
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Nej
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Nej
  • Understøtter EtherNet/IP protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Nej
  • Understøtter protokol for øvrige bussystemer:
    Nej
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Nej
  • Understøtter protokol for PROFIsafe:
    Nej
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Nej
  • Velegnet til nødstop:
    Nej
  • Producent/forhandler:
    Schneider Electric
