Beskrivelse
Fleksibelt kabel til maskiner og installationer

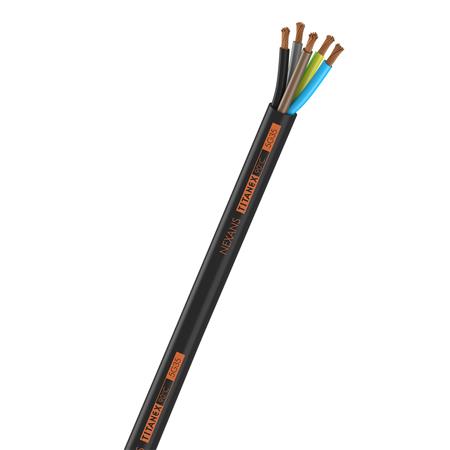

TITANEX H07RN-F TR500 er et rundt, fleksibelt tilslutningskabel med fire mangetrådede kobberledere og beskyttelsesleder. Det er olie- og fedtbestandigt og modstandsdygtigt over for fugt, frost og store temperaturændringer. Kablet er beregnet til midlertidige installationer indendørs og udendørs samt til tilslutning af maskiner og andet udstyr, der kræver fleksible kabler. Det kan også anvendes ved installation af kølesystemer og nedgraves med ekstra mekanisk beskyttelse.
Opbygning og elektriske data
- Kabeltype: H07RN-F, TITANEX
- Antal ledere og tværsnit: 4G70 mm². G angiver beskyttelsesleder med grøn/gul farve.
- Ledere: runde, mangetrådede kobberledere, klasse 5 iht. IEC 60228
- Lederidentifikation: farver iht. HD 308 S2
- Lederisolering og yderkappe: EPR-gummi
- Yderkappe: sort
- Mærkespænding U0: 450 V; nominel spænding U: 750 V
- Lederens modstand ved 20 °C: 0,272 Ω/km
- Ledermål angivet som bredde og højde: 11,2 × 11,2 mm
- Udvendig diameter: 54 mm
- Vægt: 4.080 kg/km
Temperatur og installation
Den tilladte udetemperatur er -25 til +60 °C for bevægeligt kabel og -25 til +90 °C for fast oplagt kabel. Maksimal konstant lederdriftstemperatur er +60 °C ved mobile installationer og +90 °C ved fast, beskyttet installation. Ved kortslutning er den angivne ledertemperatur +200 °C. Den tilladte strømklasse er målt ved en omgivende temperatur på 30 °C og en maksimal drift- og ledertemperatur på 90 °C; der skal anvendes tilpassede faktorer ved andre temperaturer.
- Mindste bøjningsradius ved permanent oplægning: 216 mm
- Mindste bøjningsradius ved fri bevægelse: 432 mm
- Oliebestandigt iht. IEC 60811-404 og kuldebestandigt iht. EN 60811-504, EN 60811-505 og EN 60811-506
Standarder og øvrige egenskaber
Kablet er udformet iht. HD 22.4. Det er flammehæmmende iht. IEC/EN 60332-1-2 og har reaktionsklasse Eca iht. CPR og EN 13501-6. Kablet er certificeret af SEMKO. Leverandørdata angiver kvalitetssystem ISO 9002. Kappen er mærket "USE <HAR>".
- Kablet er ikke halogenfrit, og lav røgudvikling er ikke angivet iht. EN 61034-2 eller IEC 61034-2.
- Der er ikke angivet euroklasse for røgudvikling, brændende dråber eller partikler samt surhedsgrad iht. EN 13501-6.
- Ingen skærm, armering eller forstærkning, beskyttelseslag, støtte- eller torsionsbeskyttelse.
- Ingen paropbygning eller individuel skærm; skærm over folie er ikke angivet.
- Kablet er ikke en tilledning.
Mærkning og varenummer
I mærkningsbetegnelsen angiver N antal ledere, G en grøn/gul leder, x at der ikke er grøn/gul leder, og S ledertværsnittet i mm².
- Produktnummer: 5434525389
- Typenummer: 20074998-901-05
- EAN: 3427680015266
Specifikationer
-
Varenummer:5434525389
-
EAN nummer:3427680015266Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:20074998-901-05Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal ledere:4.0
-
Armering/forstærkning:Ingen
-
Beskyttelseslag:Ingen
-
Beskyttelsesleder:Ja
-
Brandhæmmende:Iht. IEC/EN 60332-1-2
-
Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:Ingen
-
Euro klasse surhedsgrad i henhold til EN 13501-6:Ingen
-
Farve yderkappe:Sort
-
Flammehæmmende i henhold til IEC 60332-1-2:Ja
-
Form:Rund
-
Godkendt udetemperatur, bevægeligt kabel:-25 - 60 °C
-
Godkendt udetemperatur, fast oplagt kabel:-25 - 90 °C
-
Halogenfri (i.h.t. EN 60754-1 / 2):Nej
-
Halogenfri i henhold til IEC 60754-3:Nej
-
Halogenfri i henhold til IEC 60754-1:Nej
-
Halogenfri (i henhold til IEC 60754-2):Nej
-
Individuel skærm:Ingen
-
Kabel geometri?:Rund
-
Kuldebestandig i.h.t. EN 60811-504 + 505 + 506:Ja
-
Lav røgudvikling i.h.t. EN 61034-2:Nej
-
Lav røgudvikling i.h.t. IEC 61034-2:Nej
-
Leder overflade:Blank
-
Lederform:Rund
-
Lederisolering:Gummi
-
Lederklasse:Klasse 5 = mangetrådet
-
Ledermærkning:Farve
-
Ledermateriale:Kobber
-
Ledningsbredde:11.2 mm
-
Ledningshøjde:11.2 mm
-
Ledningsmodstand ved 20 °C:0.272 Ohm/km
-
Mærkespænding U0:450.0 V
-
Mærking af ledere iflg. HD 308 S2:Ja
-
Materiale ydre beklædning:Gummi
-
Med beskyttelsesleder:Ja
-
Min. Tilladte bøjningsradius, permanent:216.0 mm
-
Min. Tilladte bøjningsradius, frit bevægelig:432.0 mm
-
Nominel ledertværsnit:70.0 mm²
-
Nominel spænding U:750.0 V
-
Oliebestandig (i.h.t. IEC 60811 til 404):Ja
-
Par opbygning:Nej
-
Reaktionsklasse brand i henhold til EN 13501-6:Eca
-
Skærm:Nej
-
Skærm over folie:Ingen
-
Smoke development class according to EN 13501-6:Ingen
-
Specifikation kerneisolering:Gummi (EPR)
-
Specifikation materiale ydre kappe:Gummi (EPR)
-
Støtteelement:Ingen
-
Tilladelig max. ledertemperatur:90.0 °C
-
Tilledning:Nej
-
Torsion beskyttelse:Nej
-
Udvendig diameter:54.0 mm
-
Vægt:4080.0 kg/km
-
Producent/forhandler:Nexans
