Stikindsats Han 3A, Quick-Lock, 3 kontakter + PE

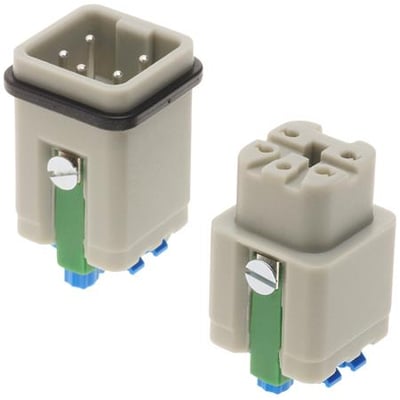

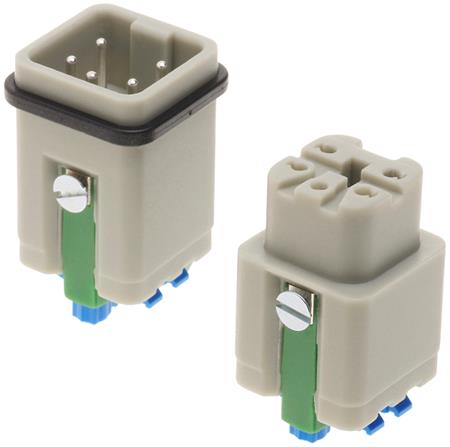

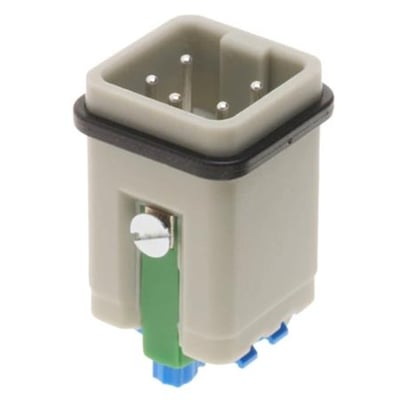

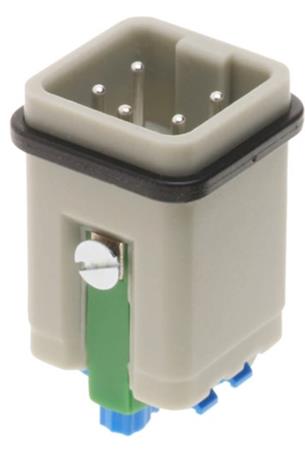

Harting Han 3A-stikindsats med Quick-Lock-terminering, gråt hus, sort tætning og blå skyder.Harting Han 3A-stikindsats med Quick-Lock set fra to sider, med kontaktflade og tilslutninger synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11 - onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Erhverv49,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11 - tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Harting
Han 3A-stikindsats med Quick-Lock-fjederklemme, 3 stiftkontakter og PE. 10 A, 230/400 V og ledertværsnit på 0,5–2,5 mm². Læs mere…
  • Varenr.:
    7828452985
  • EAN nr.:
    5713140038837, 5713140038868
  • Typenr.:
    09200032633, 09200032733
pr. stk. inkl. moms
89,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Stikindsats med Quick-Lock

Stikindsatsen tilhører Han A-serien og har Quick-Lock-tilslutning med fjederklemmer. Den har 3 stiftkontakter og en beskyttelsesleder (PE). Skyderen er blå, og indsatsen er angivet i farven RAL 7032, sten-grå.

Kildedataene angiver produktet som både han-del og female. De omtaler det desuden som 4P og 4-polet+jord, mens de tekniske data angiver 3 strømkontakter og PE.

Elektriske data

  • Mærkestrøm: 10 A
  • Elektriske data iht. IEC 61984: 10 A, 230/400 V, 4 kV, forureningsgrad 3
  • Mærkespænding mellem leder og jord: 230 V
  • Mærkespænding mellem ledere: 400 V
  • Alternativ elektrisk angivelse: 10 A, 250 V, 4 kV, forureningsgrad 3
  • Mærkespænding iht. UL: 600 V
  • Nominel impulsspænding: 4 kV
  • Forureningsgrad: 3
  • Isolationsklasse: III

Tilslutning og udførelse

  • Tilslutningsmetode: Han-Quick Lock med fjederklemme
  • Antal strømkontakter: 3
  • Beskyttelsesleder: Ja
  • Kontakttype: Stift
  • Diameter på stikben: 1,6 mm
  • Lederområde for entrådede, flertrådede og fintrådede ledere, med eller uden tylle: 0,5–2,5 mm²
  • Antal kontrolkontakter: 0
  • Indstikscyklusser: mindst 500
  • Driftstemperatur: -40 til +125 °C
  • Flammehæmmende klasse iht. UL 94: V-0

Materialer og mål

  • Kontaktindsats: termoplast, angivet som polycarbonat i leverandørbeskrivelsen
  • Farve på kontaktindsats: RAL 7032, sten-grå
  • Kontakter: kobberlegering med sølvbelagt overflade
  • Bredde: 21 mm
  • Højde: 21 mm
  • Dybde: 37,5 mm

Montering og identifikation

  • Ikke egnet til DIN-skinnemontage
  • Leveres uden kapsling og uden wirebeskyttelse
  • Produktnummer: 7828452985
  • Typenumre: 09200032633 og 09200032733
  • EAN-numre: 5713140038837 og 5713140038868

Specifikationer

  • Varenummer:
    7828452985
  • EAN nummer:
    5713140038837, 5713140038868
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    09200032633, 09200032733
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal kontrol kontakter:
    0.0
  • Antal poler:
    3.0
  • Antal strømkontakter:
    3.0
  • Bredde:
    21.0 mm
  • Diameter plug-in kontakt:
    1.6 mm
  • Driftstemperaturområde:
    -40 - 125 °C
  • Dybde:
    37.5 mm
  • Egnet til DIN-skinnemontage:
    False
  • Elektrisk forbindelse:
    Fjederklemme
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Form:
    Andet
  • Forureningsgrad:
    3
  • Højde:
    21.0 mm
  • Isolationsklasse:
    III
  • Kontaktindsats uden kontakter:
    False
  • Kontaktudførelse:
    Pin
  • Mærkespænding:
    600.0 V
  • Mærkestrøm I:
    10.0 A
  • Materiale kontakt:
    Anden kobberlegering
  • Materiale kontaktindsats:
    Termoplastisk
  • Materiale kontaktoverflade:
    Sølv
  • Materiale stikforbinderindsats:
    Termoplastisk
  • Max ledertværsnit entrådet:
    0.5 - 2.5 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.5 - 2.5 mm²
  • Max ledertværsnit flertrådet:
    0.5 - 2.5 mm²
  • Med beskyttelsesleder:
    True
  • Med kapsling:
    False
  • Med wirebeskyttelse:
    False
  • Min. antal af instik cyklus:
    500.0
  • Nominel impulsspænding:
    4.0 kV
  • Omgivelsestemperatur:
    -40 - 125 °C
  • Producent/forhandler:
    Harting
