Harmony XB4 nødstop, rød tryk/drej, Ø40 mm, 2 NC + 1 NO, push-in, XB4BS844415

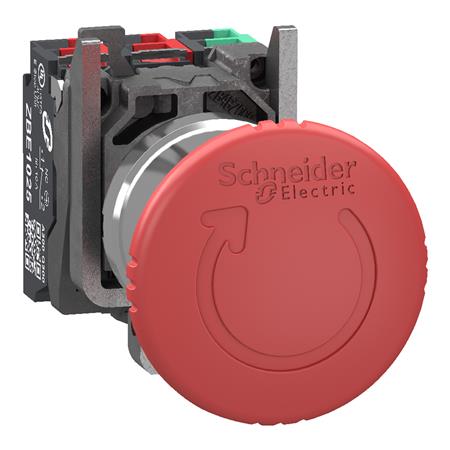

Schneider Electric Harmony XB4 nødstop med stort, rundt rødt tryk-/drejehoved og kontaktmoduler bagpå.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11 - torsdag d. 3/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11 - torsdag d. 3/12
GLS Erhverv49,00 kr.Mandag d. 23/11 - torsdag d. 3/12
GLS Hjemmelevering59,00 kr.Mandag d. 23/11 - torsdag d. 3/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 20/11 - onsdag d. 2/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Komplet nødstop i metal med rød Ø40 mm padde, 1 NO- og 2 NC-kontakter samt push-in-klemmer. Aktiveres ved tryk og tilbagestilles ved drejning. Læs mere…
  • Varenr.:
    7517964250
  • EAN nr.:
    3606486341605
  • Typenr.:
    XB4BS844415
pr. stk. inkl. moms
336,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

XB4BS844415 er et komplet nødstop i metal med rød padde på Ø40 mm. Det aktiveres ved et tryk og tilbagestilles ved at dreje paddehovedet med uret. En mekanisk fjeder udløses ved aktivering og giver en trigger action, som bryder kontaktsættet.

Nødstophovedet leveres sammen med en krop med 1 NO- og 2 NC-kontaktelementer. Klemmerne er af push-in-typen med fjederklemmer, som muliggør værktøjsfri tilslutning og giver beskyttelse mod vibrationer. Modulerne har en dybde på 34,2 mm bag hovedet.

Montering og kompatibilitet

Harmony XB4/ZB4 er trykknapper i metal til montering i tavlelåger og metalskabe. Serien er beregnet til montering i et 22 mm hul; huldiameteren for dette produkt er angivet til 22,5 mm. Hovedet fastholdes i hullet under monteringen. Kroppen klikkes på bagsiden og fastgøres med en enkelt skrue, der også fungerer som jording af trykknappen.

Kontaktelementer og eventuelle lysmoduler monteres bag på kroppen. Afhængigt af model kan der monteres op til 9 moduler. Dette nødstop er uden belysning og har påbygningsmontering. XB4/ZB4-serien er ikke beregnet til brug i XAL-trykknapkasser eller plastkapslinger.

Tekniske oplysninger

  • Kontakter: 1 sluttekontakt (NO) og 2 brydekontakter (NC)
  • Tilslutning: push-in-fjederklemmer
  • Paddehoved: rød, Ø40 mm
  • Huldiameter: 22,5 mm
  • Kapslingsklasser: IP66, IP67, IP69 (ISO) og IP69K (DIN)
  • Beskyttelsesgrad (NEMA): 4X, 13
  • Temperaturområde: -40 °C til 70 °C
  • Kontakttype: mekanisk fjederudløsning med trigger action

Opmærkning og standarder

Til opmærkning efter EN 13850 er et gult skilt angivet sammen med den røde padde. Der kan anvendes et ZBY9xxxx-skilt med Ø60 mm, som fås med eller uden tekst og symboler.

Nødstop i XB4- og XB5-serien overholder EN/IEC 60204-1, 60364-5-53, EN/ISO 13850 og maskindirektivet 2006/42/EC.

Specifikationer

  • Varenummer:
    7517964250
  • EAN nummer:
    3606486341605
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    XB4BS844415
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    2.0
  • Antal sluttekontakter:
    1.0
  • Beskyttelsesgrad (NEMA):
    4X, 13
  • Huldiameter:
    22.5 mm
  • Kappe-/hættediameter:
    40.0 mm
  • Kapslingsklasse IP:
    IP66
  • Lukke metode:
    Drejeåbning
  • Med belysning:
    Nej
  • Monteringsmetode:
    Påbygning
  • Tilslutningstype hjælpestrømkreds:
    Andet
  • Producent/forhandler:
    Schneider Electric
