Harmony solid state-relæ SSD1A335BDC1, 48–600 VAC, 1-faset, 35 A, 24 VDC, DIN-skinne

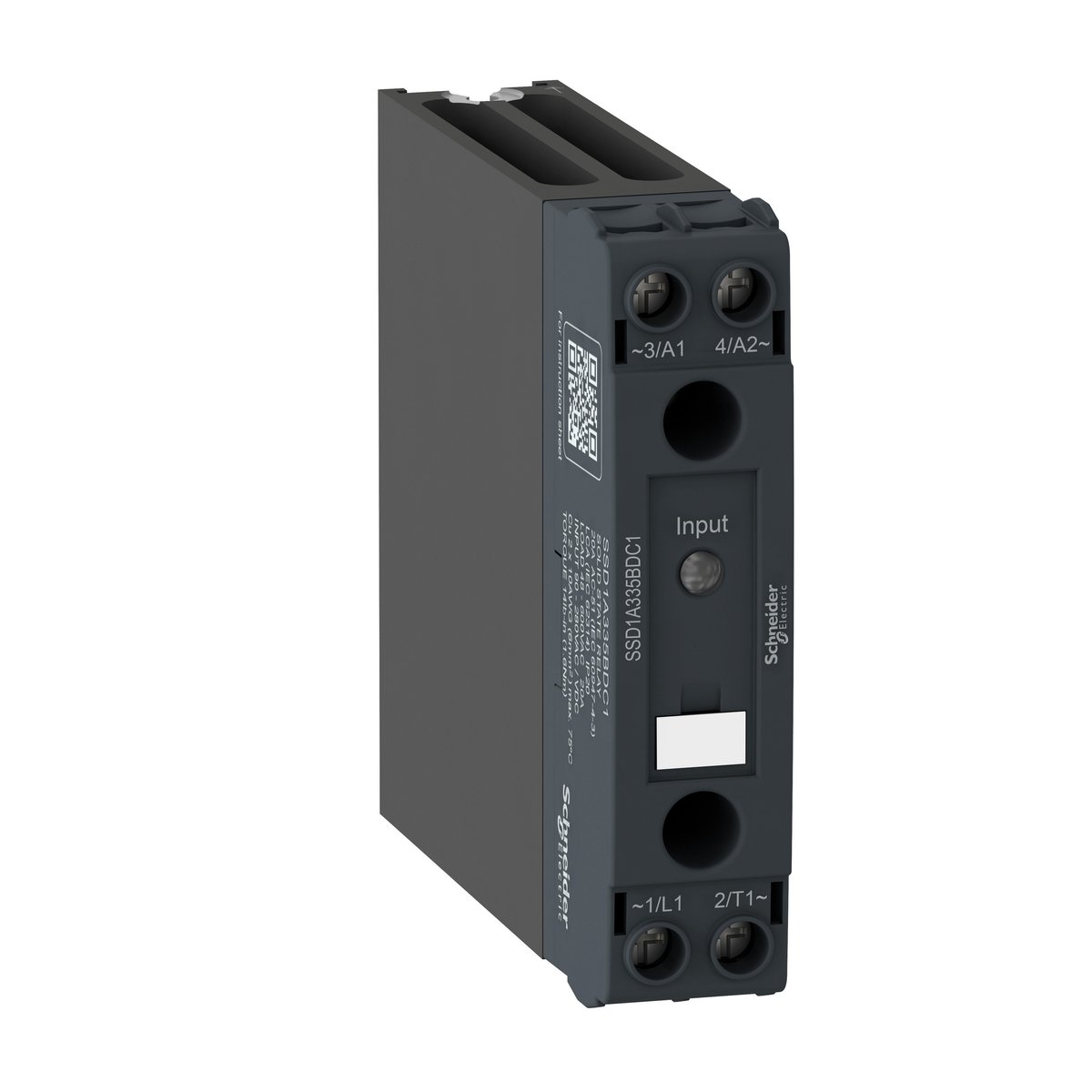

Mørkegråt Schneider Electric Harmony solid state-relæ SSD1A335BDC1 set skråt forfra med terminaler og inputfelt.Schneider Electric Harmony solid state-relæ SSD1A335BDC1 set skråt forfra, med terminalskruer og inputfelt tydeligt synlige.Schneider Electric Harmony solid state-relæ SSD1A335BDC1 set fra en lidt højere vinkel med åbningerne i toppen synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
1-faset Harmony solid state-relæ med nulvoltskobling, 48–600 VAC-udgang og maks. 35 A. Til DIN-skinne med 4–32 VDC styrespænding og indbygget køleplade. Læs mere…
  • Varenr.:
    7522606231
  • EAN nr.:
    3606489807894
  • Typenr.:
    SSD1A335BDC1
pr. stk. inkl. moms
661,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Harmony solid state-relæet SSD1A335BDC1 er et 1-faset relæ til kobling af signaler og belastninger. Det har en AC-udgang med nulvoltskobling og er beregnet til AC-belastninger. Relæer til AC- og DC-belastninger kan ikke anvendes til begge typer belastning.

Relæet er konstrueret til hyppige koblinger uden mekaniske dele. Det kan anvendes i pakkemaskiner, plaststøbning, tekstilproduktion og varmestyringer, herunder PID-styringer. Det kan også bruges til lydløs lysstyring, eksempelvis på hospitaler, hvor støj er uønsket.

Tekniske egenskaber

  • Model: SSD1A335BDC1, 1-polet og 1-faset
  • Udgang: 48–600 VAC med nulvoltskobling
  • Maksimal belastning: 35 A
  • Forsyningsspænding: 24 VDC; forsyningsspændingsområde: 4–32 VDC
  • Direkte montering på 35 mm DIN-skinne
  • Indbygget køleplade; relæet kan klare op til 40 °C omgivelsestemperatur uden reduktion af belastningen
  • Grøn status-LED på fronten viser, om relæet har forsyning
  • Kontaktor-lignende terminalopbygning med stik med fjederklemmer på fronten til forsyningen samt terminaler til belastningen øverst og nederst
  • Lederstværsnit til belastningsterminalerne: 1–6 mm²
  • Mål: bredde 22,5 mm, dybde 116,6 mm og højde 93,2 mm

Montering og drift

Den indbyggede køleplade betyder, at der ikke er behov for termiske beregninger eller ekstra tilbehør. Solid state-relæer udvikler varme under drift, så omgivelsestemperaturen i tavlen skal indgå i vurderingen af belastningen. Ved AC-belastninger kan der være behov for at vælge mellem nulvoltskobling og øjeblikskobling.

Standarder og øvrige oplysninger

  • Standarder: IEC 60950-1, IEC 60947-4-3 (EMC), IEC 61373 (jernbane) og UL 508
  • Certifikater: EAC, UL og CSA
  • SVHC-stoffer over 0,1 %: bly og blymonoxid (Lead-monoxide)
  • Oprindelsesland: MX
  • Produktnummer: 7522606231
  • EAN: 3606489807894

Specifikationer

  • Varenummer:
    7522606231
  • EAN nummer:
    3606489807894
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    SSD1A335BDC1
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal faser:
    1.0
  • Egnet til DIN-skinnemontage:
    Ja
  • Modstandsmåleområde:
    Ja
  • Nominel driftsstrøm Ie på AC-53b:
    0.0 A
  • Nomineldrift strøm Ie på AC-51:
    0.0 A
  • Nomineldrift strøm Ie på AC-53a:
    0.0 A
  • Nominelt driftstrøm AC-3:
    0.0 A
  • Nominelt driftstrøm ved AC-1:
    0.0 A
  • Poltal:
    1
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    4 - 32 V
  • Strøm:
    35A
  • SVHC stof over 0,1%:
    Bly, Lead-monoxide
  • Producent/forhandler:
    Schneider Electric
