Harmony solid state-relæ til DIN-skinne, 48–600 VAC, 1-faset, 20 A, 24 VDC

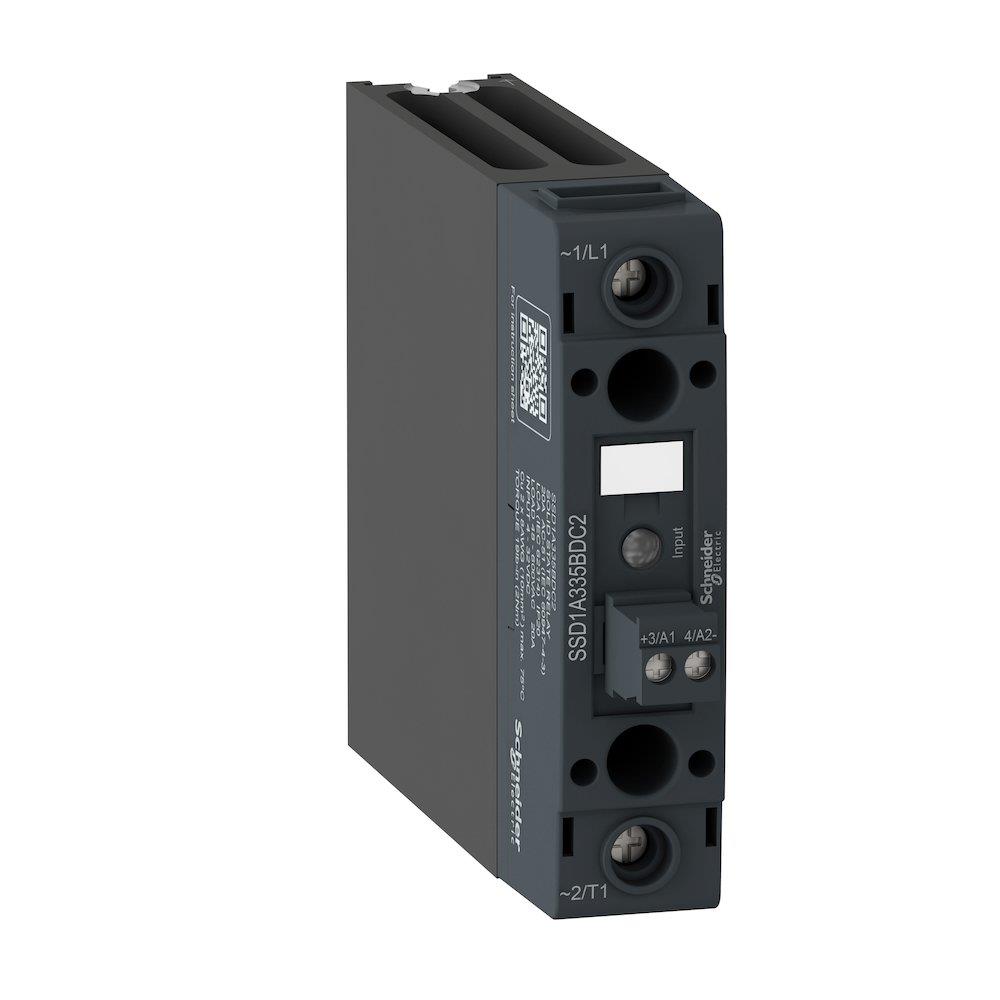

Schneider Electric Harmony enfaset solid state-relæ på 20 A med 24 VDC, set skråt forfra med tilslutningerne synlige.Schneider Electric Harmony enfaset solid state-relæ på 20 A med 24 VDC, set skråt forfra med frontens terminaler synlige.Schneider Electric Harmony enfaset solid state-relæ på 20 A med 24 VDC, set mere forfra med den mørke sideflade synlig.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Enfaset Harmony solid state-relæ til 35 mm DIN-skinne med nulvoltskoblende AC-udgang på 48–600 VAC, belastning på 20 A og forsyning på 4–32 VDC. Læs mere…
  • Varenr.:
    7522606134
  • EAN nr.:
    3606489807795
  • Typenr.:
    SSD1A320BDC2
pr. stk. inkl. moms
533,00 kr.

Måske interessant?

Beskrivelse

Solid state-relæ til AC-belastning

Harmony SSD1A320BDC2 er et enfaset solid state-relæ til montering direkte på en 35 mm DIN-skinne. Det har en nulvoltskoblende AC-udgang med et spændingsområde på 48–600 VAC og en maksimal belastning på 20 A. Relæet har en nominel forsyningsspænding på 24 VDC og fungerer med en forsyning på 4–32 VDC.

Solid state-relæer kan anvendes til kobling af signaler og belastninger, blandt andet i pakkemaskiner, plaststøbning, tekstilproduktion og varmestyringer. Den lydløse kobling gør også relæet anvendeligt til lysstyring, eksempelvis på steder, hvor støj er uønsket. Da relæet er uden mekaniske dele og er beregnet til hyppige koblinger, kan det anvendes til eksempelvis PID-styringer.

Funktioner og montering

  • Indbygget køleplade; relæet er klar til brug uden behov for termiske beregninger eller ekstra tilbehør.
  • Kan klare op til 40 °C omgivelsestemperatur uden reduktion af belastningen.
  • Grøn status-LED på fronten viser, om relæet får forsyning.
  • Terminalerne er udformet med et kontaktorlignende layout. Forsyningen tilsluttes via et stik med skrueklemmer på fronten, mens belastningen tilsluttes ved terminaler i top og bund.
  • Belastningsterminalerne passer til ledertværsnit på 0,75–10 mm².
  • Kan anvendes med gaffel- eller ringkabelsko med et hul på 8 mm samt tilbehøret SSRAL1 eller SSRAL2.

Solid state-relæer til AC-belastning og DC-belastning er forskellige typer og kan ikke anvendes til begge belastningstyper. Relæet genererer varme under drift. Omgivelsestemperaturen i tavlen bør derfor indgå i vurderingen af belastningen, som eventuelt skal reduceres.

Tekniske data

  • Type: SSD1A320BDC2
  • Faser: 1
  • Poltal: 1
  • Maksimal belastning: 20 A
  • AC-udgang: 48–600 VAC, nulvoltskobling
  • Forsyning: 24 VDC nominel, 4–32 VDC driftsområde
  • Mål: 22,5 mm bred, 133,8 mm dyb og 93,2 mm høj
  • Produktnummer: 7522606134
  • EAN: 3606489807795
  • Oprindelsesland: Mexico (MX)
  • Oplyste SVHC-stoffer over 0,1 %: bly og blymonoxid

Standarder og certifikater

Relæet er designet i henhold til IEC 60950-1, IEC 60947-4-3 (EMC), IEC 61373 (jernbane) og UL 508. De angivne certifikater omfatter EAC, UL og CSA.

Specifikationer

  • Varenummer:
    7522606134
  • EAN nummer:
    3606489807795
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    SSD1A320BDC2
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal faser:
    1.0
  • Egnet til DIN-skinnemontage:
    Ja
  • Modstandsmåleområde:
    Ja
  • Nominel driftsstrøm Ie på AC-53b:
    0.0 A
  • Nomineldrift strøm Ie på AC-51:
    0.0 A
  • Nomineldrift strøm Ie på AC-53a:
    0.0 A
  • Nominelt driftstrøm AC-3:
    0.0 A
  • Nominelt driftstrøm ved AC-1:
    0.0 A
  • Poltal:
    1
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    4 - 32 V
  • Strøm:
    20A
  • SVHC stof over 0,1%:
    Bly, Lead-monoxide
  • Producent/forhandler:
    Schneider Electric
