Harmony solid state-relæ til DIN-skinne, 48–600 VAC, 1-faset, 35 A, 24 VDC, SSD1A335BDC2

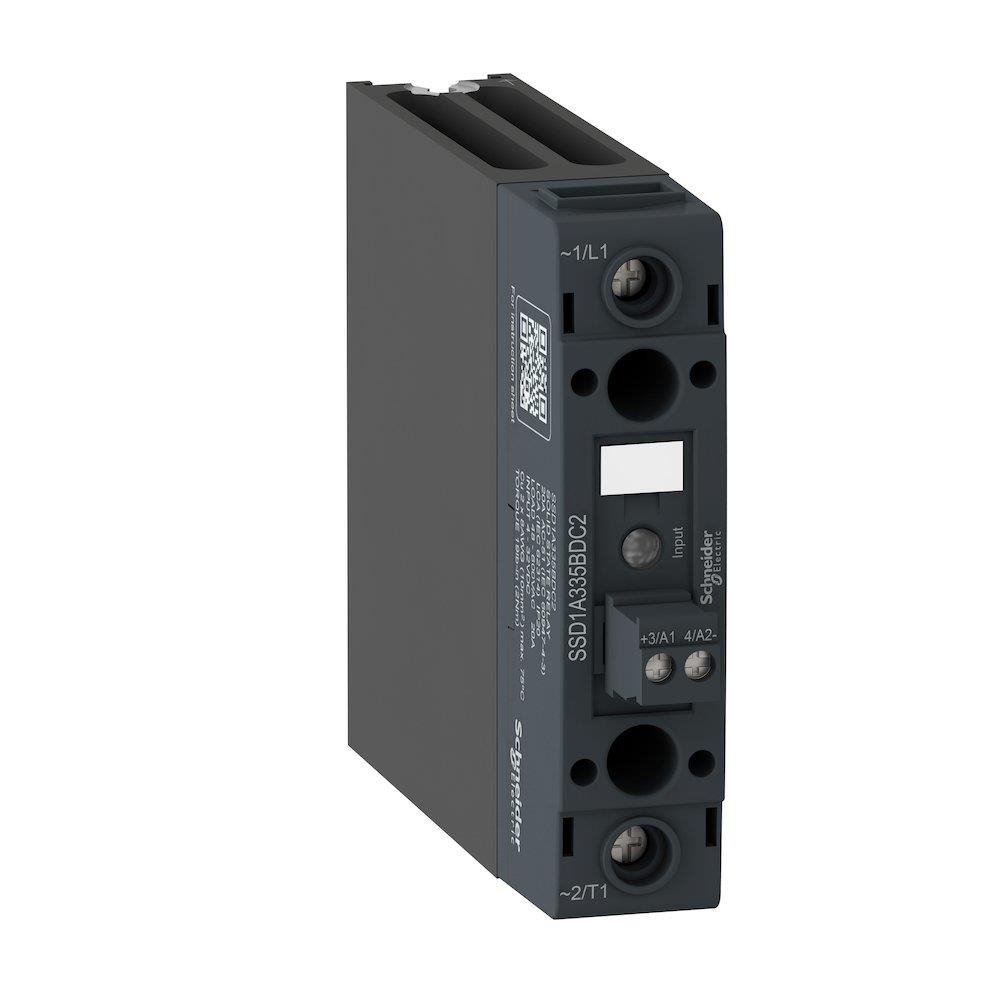

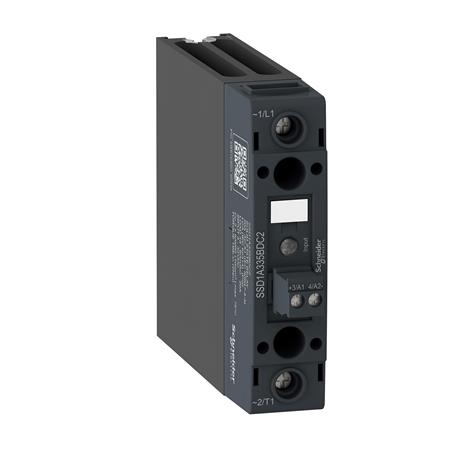

Schneider Electric Harmony SSD1A335BDC2 solid state-relæ til DIN-skinne, 1-faset og 35 A, set skråt forfra.Schneider Electric Harmony SSD1A335BDC2 solid state-relæ set skråt med frontens tilslutninger og side tydeligt fremme.Schneider Electric Harmony SSD1A335BDC2 solid state-relæ set skråt fra en anden vinkel med terminalerne synlige.
PRISGARANTI
6 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
1-faset solid state-relæ til 35 mm DIN-skinne med 48–600 VAC-udgang, nulvoltskobling, 35 A belastning og 4–32 VDC styrespænding. Læs mere…
  • Varenr.:
    7522606257
  • EAN nr.:
    3606489807917
  • Typenr.:
    SSD1A335BDC2
pr. stk. inkl. moms
537,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

Harmony SSD1A335BDC2 er et 1-faset solid state-relæ til montering direkte på en 35 mm DIN-skinne. Relæet har en AC-udgang med nulvoltskobling, et spændingsområde på 48–600 VAC og en maksimal belastning på 35 A. Styrespændingen er 4–32 VDC, og relæet er angivet til 24 VDC.

Solid state-relæer er udviklet til hyppige koblinger uden mekaniske dele. De kan bruges til kobling af signaler og belastninger, blandt andet i pakkemaskiner, plaststøbning, tekstilproduktion og varmestyringer. Relæer til AC-last og DC-last er forskellige typer og kan ikke anvendes til begge belastningstyper. Til AC-last kan koblingen være nulvolts- eller øjeblikskoblende; denne model har nulvoltskobling. Relæet kan også bruges til lydløs lysstyring, eksempelvis hvor støj er uønsket.

Montering og tilslutning

  • Indbygget køleplade; op til 40 °C omgivelsestemperatur uden reduktion af belastningen.
  • Terminalerne er arrangeret som på en kontaktor. Forsyningen tilsluttes via et stik med skrueklemmer på fronten, og belastningen tilsluttes terminaler øverst og nederst.
  • Belastningsterminalerne passer til ledertværsnit på 0,75–10 mm².
  • Der kan anvendes gaffel- eller ringkabelsko med et 8 mm hul samt tilbehøret SSRAL1 eller SSRAL2.
  • En grøn status-LED på fronten angiver, om relæet får forsyning.

Mål og øvrige oplysninger

  • Bredde: 22,5 mm. Dybde: 133,8 mm. Højde: 93,2 mm.
  • Oplyste standarder: IEC 60950-1, IEC 60947-4-3 (EMC), IEC 61373 (jernbane) og UL 508.
  • Oplyste certifikater: EAC, UL og CSA.
  • Angivet SVHC-stof over 0,1 %: bly og blymonoxid.
  • Produktnummer: 7522606257. EAN: 3606489807917.

Solid state-relæer udvikler varme under drift. Omgivelsestemperaturen i tavlen skal derfor indgå i vurderingen af belastningen.

Specifikationer

  • Varenummer:
    7522606257
  • EAN nummer:
    3606489807917
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    SSD1A335BDC2
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal faser:
    1.0
  • Egnet til DIN-skinnemontage:
    Ja
  • Modstandsmåleområde:
    Ja
  • Nominel driftsstrøm Ie på AC-53b:
    0.0 A
  • Nomineldrift strøm Ie på AC-51:
    0.0 A
  • Nomineldrift strøm Ie på AC-53a:
    0.0 A
  • Nominelt driftstrøm AC-3:
    0.0 A
  • Nominelt driftstrøm ved AC-1:
    0.0 A
  • Poltal:
    1
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    4 - 32 V
  • Strøm:
    35A
  • SVHC stof over 0,1%:
    Bly, Lead-monoxide
  • Producent/forhandler:
    Schneider Electric
