TeSys D hjælperelæ, 3 NO + 2 NC, 48 V AC, CAD32E7

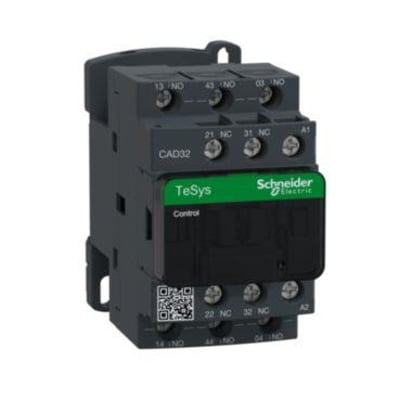

Schneider Electric TeSys D hjælperelæ CAD32E7 med 3 NO- og 2 NC-kontakter og 48 V AC-spole, set forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Hjælperelæ i serie D med 3 NO- og 2 NC-kontakter, 48 V AC-spole, 10 A mærkedriftstrøm og montering på DIN-skinne eller med skrue. Læs mere…
  • Varenr.:
    7522400071
  • EAN nr.:
    3389110400281
  • Typenr.:
    CAD32E7
pr. stk. inkl. moms
463,00 kr.

Måske interessant?

Beskrivelse

TeSys D hjælperelæ, type CAD32E7, med 3 sluttekontakter (NO) og 2 brydekontakter (NC). Relæet har en 48 V AC-spole og en mærkedriftstrøm på 10 A.

Funktioner og specifikationer

  • Antal kontakter: 5 – 3 NO og 2 NC
  • Spændingstype for betjening og drift: AC
  • Spolespænding: 48 V AC ved 50 Hz og 60 Hz
  • Mærkedriftstrøm: 10 A
  • Nominel driftstrøm Ie ved 400 V: 10 A
  • Nominel brydestrøm: 0,005 A
  • Mærkeisolationsspænding iht. IEC 947: 690 V
  • Driftsspænding AC ved 50 Hz og 60 Hz: 690 V
  • Driftsfrekvens angivet for serien: 25 til 400 Hz
  • Tilslutning for hjælpestrømkreds: skrueforbindelse
  • Montering: DIN-skinne eller skrue
  • Mål: 45 mm bredde, 84 mm dybde og 77 mm højde
  • Ingen LED-visning, interface eller manuel betjening
  • Ingen hjælpekontakter med skiftefunktion eller ind- eller udkoblingsforsinkelse

Oplysninger om serie D

Serien bruger typebetegnelsen CADsb.., hvor sb angiver antallet af slutte- og brydekontakter, og .. angiver spolespændingen. Seriebeskrivelsen angiver følgende spændingskoder:

  • AC: B7 = 24 V, F7 = 110 V, P7 = 230 V og V7 = 400 V
  • DC: BD = 24 V, FD = 110 V og MD = 220 V

Seriebeskrivelsen nævner også typen CADsb3.. med skrueløse klemmer og eksemplet CAD323P7: et hjælperelæ med 3 slutte- og 2 brydekontakter, 230 V AC og skrueløse klemmer. Dette er serieoplysninger; CAD32E7 har skrueforbindelse ifølge produktdataene. Spærrerelæer med to magnetsystemer er angivet som type CA2-DK.

Specifikationer

  • Varenummer:
    7522400071
  • EAN nummer:
    3389110400281
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    CAD32E7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    3.0
  • Antal hjælpekontakter som er indkoblingsforsinkede:
    0.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal hjælpekontakter som er udkoblingsforsinkede:
    0.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    84.0 mm
  • Håndbetjent:
    Nej
  • Højde:
    77.0 mm
  • Interface:
    Nej
  • Mærkedriftstrøm:
    10.0 A
  • Manuel betjening mulig:
    Nej
  • Med LED-visning:
    Nej
  • Monteringsmetode:
    DIN skinne/skrue
  • Nominel brydestrøm:
    0.005 A
  • Nominelt driftstrøm Ie, 400 V:
    10.0 A
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    48 - 48 V
  • Spolespænding AC 60HZ:
    48 - 48 V
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hjælpestrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
