Hjælperelæ, 3SL+2BR, 24 V AC, CAD32B7

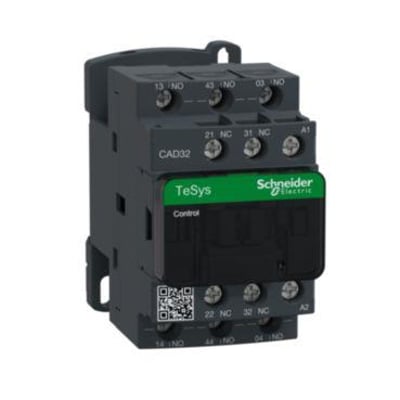

Schneider Electric CAD32B7 hjælperelæ med 3 NO- og 2 NC-kontakter og 24 V AC-spole, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11 - lørdag d. 5/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11 - lørdag d. 5/12
GLS Erhverv49,00 kr.Onsdag d. 25/11 - mandag d. 7/12
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11 - fredag d. 4/12
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Schneider Electric
Hjælperelæ med 3 NO- og 2 NC-kontakter, 24 V AC-spole og 10 A mærkestrøm. Til DIN-skinne eller skruemontering. Læs mere…
  • Varenr.:
    7522400039
  • EAN nr.:
    3389110399219
  • Typenr.:
    CAD32B7
pr. stk. inkl. moms
408,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

CAD32B7 er et hjælperelæ i serie D med 3 sluttekontakter (NO) og 2 brydekontakter (NC). Relæet har en 24 V AC-spole og skrueforbindelse.

Tekniske data

  • Antal kontakter: 5, heraf 3 NO og 2 NC
  • Spolespænding: 24 V AC ved 50 og 60 Hz
  • Mærkedriftstrøm: 10 A
  • Nominel driftsstrøm Ie ved 400 V: 10 A
  • Nominel brydestrøm: 0,005 A
  • Mærkeisolationsspænding iht. IEC947: 690 V
  • Driftsspænding: 690 V AC ved 50 og 60 Hz
  • Driftsfrekvens: 25–400 Hz
  • Tilslutning: skrueforbindelse
  • Montering: DIN-skinne eller skrue
  • Mål: 45 mm bredt, 84 mm dybt og 77 mm højt
  • LED-visning: nej
  • Håndbetjening og manuel betjening: nej
  • Interface: nej
  • Skiftefunktion samt indkoblings- og udkoblingsforsinkelse: 0

Serieoplysninger

Typenummeret følger serien CADsb.., hvor sb angiver antallet af slutte- og brydekontakter, og de sidste tegn angiver spolespændingen. Seriens kodeoversigt angiver AC-varianterne B7 for 24 V, F7 for 110 V, P7 for 230 V og V7 for 400 V samt DC-varianterne BD for 24 V, FD for 110 V og MD for 220 V. Serieoplysningerne angiver også AC-spolespændinger på 24, 110, 230 og 400 V samt DC-spolespænding på 24 V.

Varianter med skrueløse klemmer har typebetegnelsen CADsb3... Eksempelvis er CAD323P7 et hjælperelæ med 3 slutte- og 2 brydekontakter, 230 V AC og skrueløse klemmer. Spærrerelæer med to magnetsystemer har typebetegnelsen CA2-DK. TeSys D-relæer fås i flere størrelser og kontaktfunktioner.

Identifikation

  • Typenummer: CAD32B7
  • Produktnummer: 7522400039
  • EAN: 3389110399219

Specifikationer

  • Varenummer:
    7522400039
  • EAN nummer:
    3389110399219
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    CAD32B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    3.0
  • Antal hjælpekontakter som er indkoblingsforsinkede:
    0.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal hjælpekontakter som er udkoblingsforsinkede:
    0.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    84.0 mm
  • Håndbetjent:
    Nej
  • Højde:
    77.0 mm
  • Interface:
    Nej
  • Mærkedriftstrøm:
    10.0 A
  • Manuel betjening mulig:
    Nej
  • Med LED-visning:
    Nej
  • Monteringsmetode:
    DIN skinne/skrue
  • Nominel brydestrøm:
    0.005 A
  • Nominelt driftstrøm Ie, 400 V:
    10.0 A
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hjælpestrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
