Hjælperelæ, 3 NO + 2 NC, 400V AC, CAD32V7

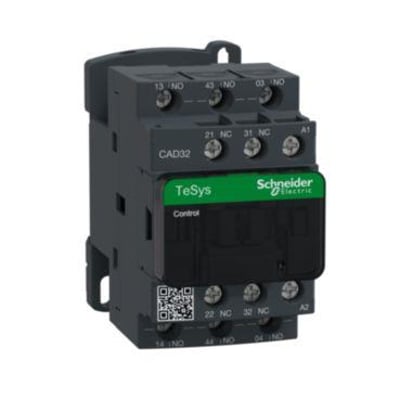

Schneider Electric CAD32V7 hjælperelæ med 3 NO- og 2 NC-kontakter, vist forfra med mørkt kabinet.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Hjælperelæ i serie D (TeSys D) med 3 NO- og 2 NC-kontakter, 400V AC-spole, 10A mærkestrøm og skrueforbindelser. Læs mere…
  • Varenr.:
    7522400291
  • EAN nr.:
    3389110402407
  • Typenr.:
    CAD32V7
pr. stk. inkl. moms
463,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

CAD32V7 er et hjælperelæ i serie D (TeSys D) med 3 sluttekontakter (NO) og 2 brydekontakter (NC). Relæet har 400V AC-spole og skrueforbindelser.

Specifikationer

  • Type: CAD32V7
  • Kontakter: 5 i alt – 3 NO og 2 NC; 0 skiftekontakter
  • Spolespænding: 400V AC ved 50 Hz og 60 Hz
  • Mærkedriftstrøm: 10A
  • Nominel brydestrøm: 0,005 A
  • Driftsspænding AC ved 50 Hz og 60 Hz: 690V
  • Mærkeisolationsspænding iht. IEC 947: 690V
  • Driftsfrekvens: 25–400 Hz
  • Montering: DIN-skinne eller skrue
  • Tilslutning: skrueforbindelse
  • Mål: 45 mm bredt, 77 mm højt og 84 mm dybt
  • LED-visning: nej
  • Håndbetjening og manuel betjening: nej
  • Interface: nej
  • Indkoblingsforsinkede og udkoblingsforsinkede kontakter: 0
  • Spolespænding DC i attributdata: 0–0 V
  • SVHC-stof over 0,1 %: bly

Typebetegnelser i serie D

I typebetegnelsen CADsb.. angiver sb antallet af slutte- og brydekontakter, mens de sidste tegn angiver spolespændingen. For AC-spoler er koderne B7 for 24V, F7 for 110V, P7 for 230V og V7 for 400V. For DC-spoler er koderne BD for 24V, FD for 110V og MD for 220V.

Leverandørdata angiver CADsb3.. som typebetegnelse for modeller med skrueløse klemmer. Eksempelvis er CAD323P7 et hjælperelæ med 3 slutte- og 2 brydekontakter, 230V AC og skrueløse klemmer. CAD32V7 er i produktets specifikationer angivet med skrueforbindelse.

Spærrerelæer med to magnetsystemer findes under type CA2-DK.

Identifikation

  • Varenummer: 7522400291
  • EAN: 3389110402407

Specifikationer

  • Varenummer:
    7522400291
  • EAN nummer:
    3389110402407
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    CAD32V7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    3.0
  • Antal hjælpekontakter som er indkoblingsforsinkede:
    0.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal hjælpekontakter som er udkoblingsforsinkede:
    0.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    84.0 mm
  • Håndbetjent:
    Nej
  • Højde:
    77.0 mm
  • Interface:
    Nej
  • Kontakttype:
    3NO - 2NC
  • Mærkedriftstrøm:
    10.0 A
  • Manuel betjening mulig:
    Nej
  • Med LED-visning:
    Nej
  • Monteringsmetode:
    DIN skinne/skrue
  • Nominel brydestrøm:
    0.005 A
  • Nominelt driftstrøm Ie, 400 V:
    10.0 A
  • Spænding:
    400V
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    400 - 400 V
  • Spolespænding AC 60HZ:
    400 - 400 V
  • Spolespænding DC:
    0 - 0 V
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hjælpestrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
