Hjælperelæ, 3 sluttekontakter + 2 brydekontakter, 42 V AC, CAD32D7

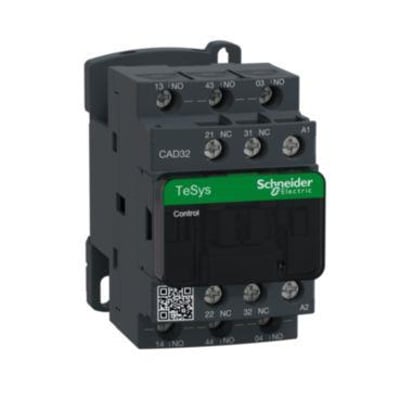

Schneider Electric TeSys CAD32D7-hjælperelæ med 3 slutte- og 2 brydekontakter, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Hjælperelæ CAD32D7 med 3 NO- og 2 NC-hjælpekontakter, 42 V AC-spole, 10 A mærkedriftstrøm og montering på DIN-skinne eller med skrue. Læs mere…
  • Varenr.:
    7522400042
  • EAN nr.:
    3389110399707
  • Typenr.:
    CAD32D7
pr. stk. inkl. moms
409,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Hjælperelæet CAD32D7 fra TeSys-serien har 3 sluttekontakter (NO) og 2 brydekontakter (NC), i alt 5 kontakter. Spolen er beregnet til 42 V AC. Relæet har skrueforbindelse og kan monteres på DIN-skinne eller med skrue.

Tekniske data

  • Mærkedriftstrøm: 10 A
  • Nominel driftstrøm Ie ved 400 V: 10 A
  • Nominel brydestrøm: 0,005 A
  • Mærkeisolationsspænding iht. IEC 947: 690 V
  • Driftsfrekvens: 25–400 Hz
  • Spændingstype for betjening og drift: AC
  • Mål: 45 mm bredt, 84 mm dybt og 77 mm højt
  • Ingen LED-visning eller interface
  • Ikke håndbetjent; manuel betjening er ikke mulig
  • Ingen ind- eller udkoblingsforsinkede hjælpekontakter

Oplysninger om serie D

Seriens typenummer angives som CADsb.., hvor sb angiver antal slutte- og brydekontakter, og de efterfølgende tegn angiver spolespændingen. Serieoplysningerne angiver AC-koderne B7 for 24 V, F7 for 110 V, P7 for 230 V og V7 for 400 V samt DC-koderne BD for 24 V, FD for 110 V og MD for 220 V. Spolespændingerne er desuden angivet som AC: 24, 110, 230 og 400 V samt DC: 24 V.

En variant med skrueløse klemmer har typenummeret CADsb3... Eksemplet CAD323P7 betegner et hjælperelæ med 3 slutte- og 2 brydekontakter, 230 V AC og skrueløse klemmer. Serieoplysningerne angiver også spærrerelæer med to magnetsystemer, type CA2-DK.

Specifikationer

  • Varenummer:
    7522400042
  • EAN nummer:
    3389110399707
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    CAD32D7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    3.0
  • Antal hjælpekontakter som er indkoblingsforsinkede:
    0.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal hjælpekontakter som er udkoblingsforsinkede:
    0.0
  • Bredde:
    45.0 mm
  • Dybde:
    84.0 mm
  • Håndbetjent:
    Nej
  • Højde:
    77.0 mm
  • Interface:
    Nej
  • Mærkedriftstrøm:
    10.0 A
  • Manuel betjening mulig:
    Nej
  • Med LED-visning:
    Nej
  • Monteringsmetode:
    DIN skinne/skrue
  • Nominel brydestrøm:
    0.005 A
  • Nominelt driftstrøm Ie, 400 V:
    10.0 A
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hjælpestrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
