Hjælperelæ NF22E-14, 250-500 V, 50/60 Hz, AC/DC

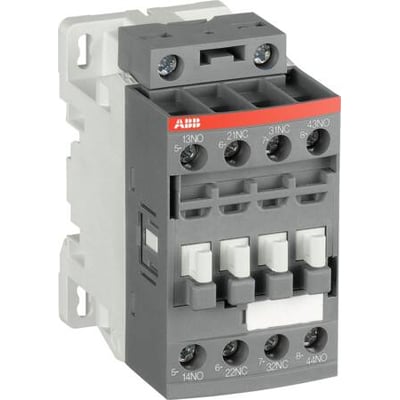

ABB NF22E-14 hjælperelæ med fire poler og synlige skruekontakter, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
4-polet NF-hjælperelæ med 2 NO- og 2 NC-kontakter, spolespænding på 250-500 V AC/DC og montering på DIN-skinne eller med skrue. Læs mere…
  • Varenr.:
    2122019249
  • EAN nr.:
    3471523100145
  • Typenr.:
    1SBH137001R1422, NF22E14250500V5060HZDC
pr. stk. inkl. moms
361,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

NF-hjælperelæet bruges til at skifte hjælpe- og styrekredsløb. Det har en elektronisk spole med styrespænding på 250-500 V AC ved 50/60 Hz og 250-500 V DC. NF-serien omfatter fire spolevarianter, der dækker styrespændinger fra 24 til 500 V AC ved 50/60 Hz eller fra 20 til 500 V DC.

Relæet er 4-polet og har 2 NO-kontakter og 2 NC-kontakter. Leverandørbeskrivelsen angiver desuden 16 A og 230 V. De tekniske data angiver en mærkedriftstrøm på 3 A, en nominel brydestrøm på 4 A og en driftsstrøm Ie på 3 A ved 400 V.

Tekniske specifikationer

  • Type: NF22E-14
  • Typenumre: 1SBH137001R1422 og NF22E14250500V5060HZDC
  • Produktnummer: 2122019249
  • EAN: 3471523100145
  • Spolespænding: 250-500 V AC ved 50 Hz og 60 Hz samt 250-500 V DC
  • Betjeningsspændingstype: AC/DC
  • Driftsspændingstype: AC
  • Angivet driftsspænding: 690 V AC ved 50 Hz og 60 Hz samt 6 V DC
  • Hjælpekontakter: 2 NO og 2 NC, ingen skiftekontakter
  • Tilslutning til hjælpestrømkreds: skrueforbindelse
  • Montering: DIN-skinne eller skrue
  • Mål: 45 mm bredt, 77 mm dybt og 86 mm højt
  • Ingen LED-visning, interface eller manuel betjening
  • Ingen ind- eller udkoblingsforsinkede hjælpekontakter

Specifikationer

  • Varenummer:
    2122019249
  • EAN nummer:
    3471523100145
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBH137001R1422, NF22E14250500V5060HZDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal hjælpekontakter som er indkoblingsforsinkede:
    0.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal hjælpekontakter som er udkoblingsforsinkede:
    0.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Driftsspænding DC:
    6 - 6 V
  • Dybde:
    77.0 mm
  • Håndbetjent:
    Nej
  • Højde:
    86.0 mm
  • Interface:
    Nej
  • Mærkedriftstrøm:
    3.0 A
  • Manuel betjening mulig:
    Nej
  • Med LED-visning:
    Nej
  • Monteringsmetode:
    DIN skinne/skrue
  • Nominel brydestrøm:
    4.0 A
  • Nominelt driftstrøm Ie, 400 V:
    3.0 A
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    250 - 500 V
  • Spolespænding AC 60HZ:
    250 - 500 V
  • Spolespænding DC:
    250 - 500 V
  • Tilslutningstype hjælpestrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
