IK udløser GV2L16, 14 A

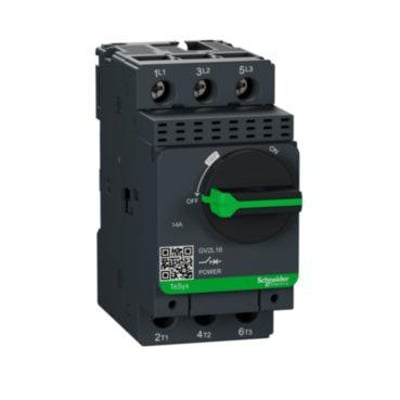

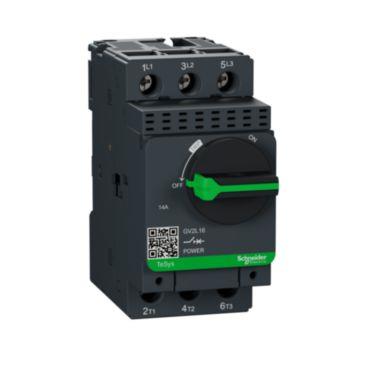

Schneider Electric GV2L16 magnetisk kortslutningsudløser til motorværn, 14 A, set forfra med drejeknap og tre poler.Schneider Electric GV2L16 magnetisk kortslutningsudløser til motorværn, 14 A, set forfra med sort kabinet og grøn drejeknap.
Midlertidigt udsolgt
Se alt fra mærket Schneider Electric
Magnetisk, 3-polet kortslutningsudløser til motorværn med separat monteret termorelæ. 14 A, IP20 og Icu 50 kA ved 400 V AC. Læs mere…
  • Varenr.:
    7522001409
  • EAN nr.:
    3389110213287
  • Typenr.:
    GV2L16
pr. stk. inkl. moms
502,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Magnetisk kortslutningsudløser til motorværn

TeSys GV2L16 er en magnetisk kortslutningsudløser til motorværn, der anvender et separat monteret termorelæ. Den kan kombineres med en kontaktor og er beregnet til 3-faset brug.

  • Indstillingsområde for momentan kortslutningsudløser: 14–14 A
  • Nominel strøm: 14 A
  • 3 poler (3P)
  • Nominel driftsspænding: 690 V
  • Nominel kortslutningsstrøm Icu: 50 kA ved 400 V AC
  • Nominel drifteffekt AC-3: 3 kW ved 230 V og 5,5 kW ved 400 V
  • IP20
  • Faseudfaldsfølsom
  • Effekttab: 1,8 W

Funktioner og tilslutning

Udløseren har drejeknap og er udført som en komplet enhed i kapsling. Hovedstrømkredsen tilsluttes med skrueforbindelse. Leverandørdata angiver desuden stik med fjederklemme og skrueklemme. Ingen bevægelige dele kan berøres direkte med fingrene.

Motorværn i TeSys GV2-serien kan betjenes manuelt og lokalt ved selvstændig brug samt automatisk og på afstand i kombination med en kontaktor. Serien omfatter magnetiske og termomagnetiske motorværn op til 15 kW. Tilføjelse af en underspændingsudløser kan medføre udkobling, hvis spændingen mistes, og en shuntudløser kan muliggøre fjernudkobling. Håndtaget kan låses i positionen N/C med 3 hængelåse.

Tekniske data

  • Mål: 45 mm bred, 89 mm høj og 97 mm dyb
  • Termisk beskyttelse: Nej
  • Indbygget underspændingsudløser: Nej
  • Indbygget hjælpekontakt: Nej
  • Indstillingsområde for overbelastningsudløser: 0–0 A
  • Typebetegnelse: GV2L16
  • Produktnummer: 7522001409
  • EAN: 3389110213287
  • Serie: TeSys D
  • Oprindelsesland: FR
  • SVHC-stoffer over 0,1 %: bly og Octrizole

Specifikationer

  • Varenummer:
    7522001409
  • EAN nummer:
    3389110213287
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    GV2L16
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal poler:
    3.0
  • Bredde:
    45.0 mm
  • Dybde:
    97.0 mm
  • Effekttab:
    1.8 W
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Faseudfaldsfølsomhed:
    Ja
  • Højde:
    89.0 mm
  • Indstillingsområde:
    14A
  • Indstillingsområde for momentan kortslutningsudløser:
    14 - 14 A
  • Indstillingsområde for overbelasningsudløser:
    0 - 0 A
  • Kapslingsklasse IP:
    IP20
  • Med integreret hjælpekontakt:
    Nej
  • Med integreret underspændingsudløser:
    Nej
  • Med termisk beskyttelse:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    5.5 kW
  • Nominel drifteffekt ved AC-3, 230 V:
    3.0 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    50.0 kA
  • Nominel strøm IE:
    14.0 A
  • Poltal:
    3P
  • SVHC stof over 0,1%:
    Bly, Octrizole
  • Termisk beskyttelse:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udløserteknik:
    Magnetisk
  • Producent/forhandler:
    Schneider Electric
