TeSys GV2L08 magnetisk kortslutningsudløser, 4 A, 50 kA/415 V

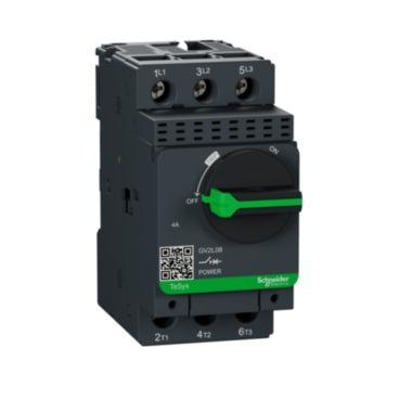

Schneider Electric TeSys GV2L08 magnetisk 3-polet kortslutningsudløser på 4 A med drejeknap og synlige skrueklemmer.Schneider Electric TeSys GV2L08 magnetisk kortslutningsudløser på 4 A set forfra med sort kapsling og grøn markering.
PRISGARANTI
40+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Magnetisk 3-polet kortslutningsudløser på 4 A til motorværn med separat termorelæ. IP20, Icu 100 kA ved 400 V AC. Læs mere…
  • Varenr.:
    7522001373
  • EAN nr.:
    3389110213256
  • Typenr.:
    GV2L08
pr. stk. inkl. moms
471,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

TeSys GV2L08 er en magnetisk kortslutningsudløser til brug sammen med en kontaktor og et separat monteret termorelæ. Den er beregnet til motorværn, hvor overbelastningsbeskyttelsen varetages af det separate termorelæ. Udløseren har drejeknap og er udført som en komplet enhed i kapsling.

TeSys GV2-serien omfatter magnetiske og termomagnetiske motorværn op til 15 kW. Motorværnet kan betjenes manuelt og lokalt, når det anvendes alene, og automatisk samt fjernbetjent, når det kombineres med en kontaktor. En underspændingsudløser kan tilføjes for udkobling ved spændingstab, og en shuntudløser kan tilføjes for fjernudkobling. Disse udløsere er ikke integreret i GV2L08.

Funktioner og tilslutning

  • Magnetisk udløserteknik med et indstillingsområde for momentan kortslutningsudløser på 4–4 A.
  • Nominel strøm: 4 A. Indstillingsområde for overbelastningsudløser: 0–0 A.
  • Ingen integreret termisk beskyttelse, underspændingsudløser eller hjælpekontakt.
  • Faseudfaldsfølsom.
  • Håndtaget til betjening af motorafbryderen kan låses i positionen N/C med 3 hængelåse.
  • Leverandørteksten angiver fjederklemme eller skrueklemme som stiktype. Tilslutningen i hovedstrømskredsen er angivet som skrueforbindelse.
  • Ingen bevægelige dele kan berøres direkte med fingrene.

Tekniske data

  • Antal poler: 3 (3P).
  • Kapslingsklasse: IP20.
  • Nominel driftsspænding: 690 V.
  • Nominel drifteffekt ved AC-3: 1,5 kW ved 400 V og 0,75 kW ved 230 V.
  • Nominel kortslutningsstrøm Icu: 100 kA ved 400 V AC. Produktbetegnelsen angiver desuden 50 kA/415 V.
  • Effekttab: 1,8 W.
  • Mål: 89 mm høj, 45 mm bred og 97 mm dyb.

Identifikation

  • Typebetegnelse: GV2L08.
  • Produktnummer: 7522001373.
  • EAN: 3389110213256.
  • Serie: TeSys D.
  • Oprindelsesland: Frankrig.
  • SVHC-stoffer over 0,1 %: bly og Octrizole.

Specifikationer

  • Varenummer:
    7522001373
  • EAN nummer:
    3389110213256
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    GV2L08
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal poler:
    3.0
  • Bredde:
    45.0 mm
  • Dybde:
    97.0 mm
  • Effekttab:
    1.8 W
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Faseudfaldsfølsomhed:
    Ja
  • Højde:
    89.0 mm
  • Indstillingsområde:
    4A
  • Indstillingsområde for momentan kortslutningsudløser:
    4 - 4 A
  • Indstillingsområde for overbelasningsudløser:
    0 - 0 A
  • Kapslingsklasse IP:
    IP20
  • Med integreret hjælpekontakt:
    Nej
  • Med integreret underspændingsudløser:
    Nej
  • Med termisk beskyttelse:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    1.5 kW
  • Nominel drifteffekt ved AC-3, 230 V:
    0.75 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    100.0 kA
  • Nominel strøm IE:
    4.0 A
  • Poltal:
    3P
  • SVHC stof over 0,1%:
    Bly, Octrizole
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udløserteknik:
    Magnetisk
  • Producent/forhandler:
    Schneider Electric
