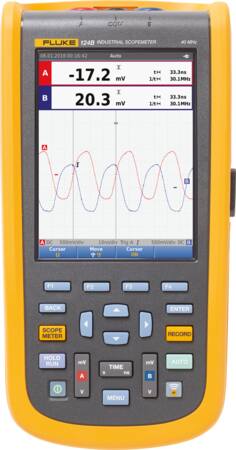

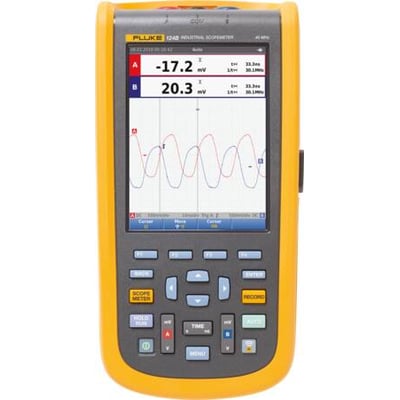

Fluke 124B, industrielt scopemeter, 40 MHz

Robust og alsidig fejlfinding

Fluke 124B er et robust oscilloskop til fejlfinding i industriel elektronik og elektromekanisk udstyr samt vedligeholdelsesapplikationer. Det er et komplet integreret testværktøj med oscilloskop, multimeter og højhastighedsrecorder i ét brugervenligt instrument.

Industrielle ScopeMeter-testværktøjer fra 120B-serien inkluderer innovative funktioner, der er designet til at hjælpe teknikere med at fejlfinde hurtigere og få de svar, de behøver for at holde deres systemer kørende. Vis kurveformer med Connect and View trigger- og indstillingsteknologi, og se automatisk tilknyttede, numeriske målinger vha. Fluke IntellaSet teknologi, alt sammen uden at foretage manuelle målejusteringer. Med funktionerne i Recorder Event Detect registreres og logges flygtige, periodiske hændelser for nem visning og analyse.

Funktioner

• To-kanal digitalt oscilloskop og multimeter
• 40 MHz oscilloskop-båndbredde
• To 5.000-trins sand RMS digitale multimetre
• Brugervenlig Connect-and-View-trigger til håndfri betjening
• IntellaSet teknologi, der automatisk og intelligent justerer numerisk udlæsning baseret på det målte signal
• Dobbeltindgangs kurveforms- og meterudlæsningsrecorder til tendensvisning af måledata over længere perioder
• Recorder Event Detect fanger flygtige, periodiske signaler på repetitive kurveformer op til 4 kHz
• Skærmede testledninger til oscilloskop-, modstands- og gennemgangsmålinger
• Modstands-, gennemgangs-, diode- og kapacitets-meter-målinger
• Effektmålinger (W, VA, VAR, PF, DPF, Hz)
• Spænding, strømstyrke og effektharmoniske
• Kontroller industrielle netværk med fysiske bushelbreds-lagtest mod definerede referenceniveauer
• Gem eller hent data og instrumentopsætninger
• Opbevar instrumentopsætninger som defineres ved en testsekvens til rutinemæssig vedligeholdelse eller mest anvendte testprocedurer.
• Ekstern, optisk isoleret USB-interface til at overføre, gemme og analysere scope- eller meter-data
• Valgfri Wi-Fi adapter tilsluttet intern USB port til trådløs overførsel af information til stationær computer, bærbar computer eller til Fluke Connect mobil app*
• FlukeView ScopeMeter software til Windows
• Robust konstruktion til at modstå 3g-vibration, 30g stød og tæthedsgrad IP51 i henhold til EN/IEC60529
• Højeste sikkerhedskategori i branchen: sikkerhedsklassificeret til KAT IV, 600 V
• Genopladeligt Li-ion batteri, syv timers drift (med fire timers opladningstid)

Connect-and-View trigning

Flukes unikke Connect-and-View trigningsteknologi genkender signalmønstre og konfigurerer automatisk den korrekte trigning, hvilket giver en stabil, pålidelig og repeterbar visning. Connect-and-View trigning er designet til at arbejde med stort set alle signaler, herunder signaler fra frekvensomformere og regulatorer - uden justering af parametre eller overhovedet at røre en knap.

IntellaSet/Auto-udlæsning

Den automatiske udlæsningsfunktion (Auto Reading) med Fluke IntellaSet teknologi bruger egne algoritmer til intelligent analyse af den målte kurveform og viser automatisk de mest passende, numeriske målinger på skærmen, så du kan få de oplysninger, du behøver, nemmere end nogensinde før.

Effektmålinger

For 1-fase eller balancerede 3-fase systemer kan dobbeltindgangene på det industrielle ScopeMeter i 120B-serien måle AC+DC RMS-spænding på kanal A og AC+DC RMS-strøm på kanal B. Fluke 125B kan derefter beregne frekvens, fasevinkel, aktiv effekt (kW), reaktiv effekt (VA eller var), effektfaktor (PF) eller forskydningseffektfaktor (DPF) og kan også beregne effektværdier for et 3-fase system, hvor alle faser har ens spændinger og strømme.

Harmoniske målinger

Harmoniske er periodiske forvrængninger.
