Kabel AXQJ, 4 x 95/29 mm², Dca 90, sort, T500 - pr. meter

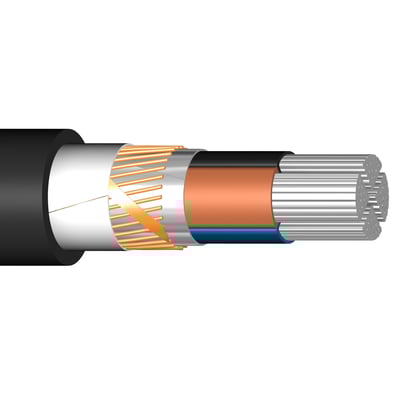

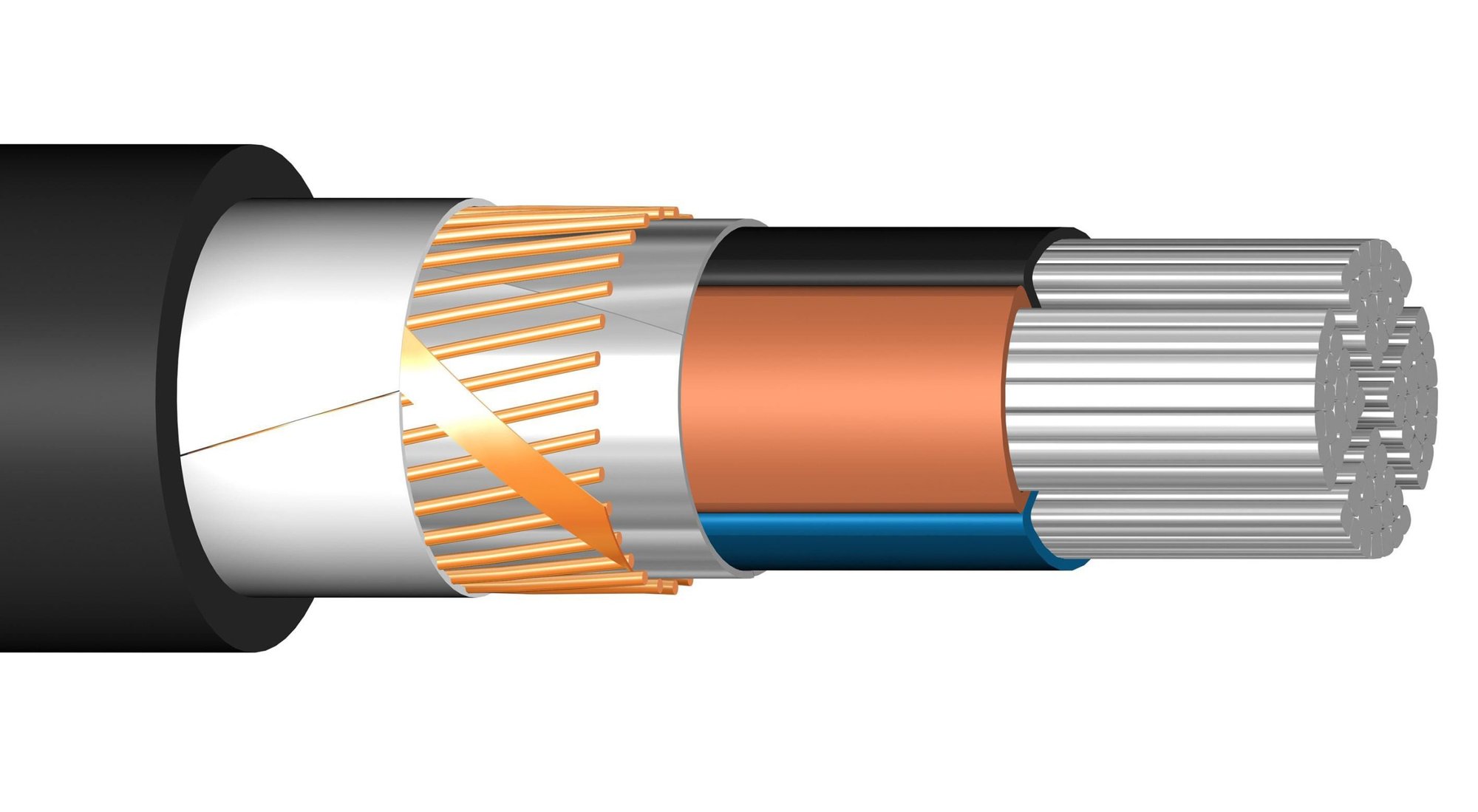

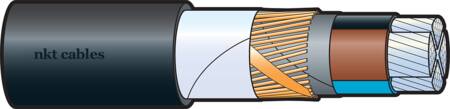

Teknisk tegning af NKT AXQJ-forsyningskabel 4 x 95/29 mm² med sort kappe, kobberskærm og blotlagte kabelledere.NKT AXQJ-forsyningskabel 4 x 95/29 mm² vist i længdesnit med sort kappe og afskårne lag; NKT-logoet ses på kappen.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 27/11 - torsdag d. 10/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 27/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket NKT
AXQJ Dca 90-forsyningskabel, 0,6/1 kV, med aluminiumsledere, kobberskærm og sort halogenfri polyolefinkappe. Til fast installation i jord, vand og rør. Læs mere…
  • Varenr.:
    3033410567
  • EAN nr.:
    5702950286699, 7394479008173
  • Typenr.:
    110703012D0500, 3033410567
pr. meter inkl. moms
548,00 kr.

Måske interessant?

Beskrivelse

AXQJ Dca 90-forsyningskabel

Forsyningskabel til permanent installation inden- og udendørs, i jord, vand og rør. Kabelbetegnelsen er 4 x 95/29 mm². Produktdata angiver fem ledere med et nominelt ledertværsnit på 95 mm² og et nominelt tværsnit for den koncentriske kobberleder på 29 mm².

Konstruktion

  • Flertrådet aluminiumsleder, klasse 2, med blank overflade.
  • Ledertværsnit fra 35 til 50 mm²: rund leder. Ledertværsnit fra 70 til 300 mm²: sektorformet leder.
  • Rund kabelgeometri; lederformen for dette kabel er angivet som sektorformet.
  • PEX-isolation; polyethylen (PE) er angivet som materiale for kerneisoleringen.
  • Skærm af kobbertråde med modspiral af kobber.
  • Sort yderkappe af brandhæmmende polyolefin. Kappen er halogenfri.
  • Udvendig diameter: 36 mm.

Egenskaber og anvendelse

  • Mærkespænding: 0,6/1 kV. Mærkespænding U0 er angivet til 1000 V.
  • Prøvespænding: 15 kV DC.
  • Maks. driftstemperatur: 90 °C. Maks. ledertemperatur: 90 °C.
  • Maks. kortslutningstemperatur: 250 °C.
  • Min. håndteringstemperatur: -20 °C. Min. installationstemperatur: -20 °C. Maks. lagertemperatur: 40 °C.
  • Angivet udetemperatur for bevægeligt kabel: -20 til 70 °C. For fast oplagt kabel: -30 til 60 °C.
  • Min. bøjeradius: 8 x kabeldiameter, svarende til 288 mm. Maks. tilladeligt træk ved træk i lederen: 30 N/mm².
  • Ledningsmodstand ved 20 °C: 0,32 ohm/km. Vægt: 1778 kg/km.
  • Lederidentifikation med jord (G): 3-leder: brun, sort og grå. 4-leder: blå, brun, sort og grå. Lederne er mærket efter HD 308 S2.

Brand- og materialeklassifikation

  • CPR-reaktionsklasse: Dca-s2, d2, a2.
  • Brandhæmmende efter IEC/EN 60332-1-2.
  • Lav røgudvikling efter IEC 61034 og EN 61034.
  • Syrebestemmelse: IEC 60754-1 og EN 50267-2-1. Ledningsevne og pH-ændring: IEC 60754-2 og EN 50267-2-3.
  • Halogenfri efter IEC 60754-1, IEC 60754-2, IEC 60754-3 og EN 60754-1/2.

Overensstemmelse og øvrige data

CE-overensstemmelse med Lavspændingsdirektivet. RoHS: ja. REACH: ja. AXQJ er registreret i databasen for byggeprodukter, som kan anvendes i Svanemærket byggeri.

  • Ingen armering, blykappe, beskyttelsesleder eller hjælpeleder.
  • Ingen angivet gnaverbeskyttelse eller langsgående og tværgående vandtæthed.
  • Ikke specificeret med kredsløbsintegritet efter IEC 60331-1, IEC 60331-2 eller IEC 60331-3.

Specifikationer

  • Varenummer:
    3033410567
  • EAN nummer:
    5702950286699, 7394479008173
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    110703012D0500, 3033410567
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal ledere:
    5.0
  • Armering:
    Nej
  • Armering/forstærkning:
    Ingen
  • Beskyttelseslag:
    Ingen
  • Beskyttelsesleder:
    Nej
  • Blykappe:
    Nej
  • Brandhæmmende:
    Iht. IEC/EN 60332-1-2
  • Certificeret som flyvepladsbelysningskabel:
    Nej
  • Certificeret til installation på skib:
    Nej
  • Egnet som installationskabel:
    Nej
  • Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:
    Ingen
  • Euro klasse surhedsgrad i henhold til EN 13501-6:
    Ingen
  • Farve yderkappe:
    Sort
  • Flammehæmmende i henhold til IEC 60332-1-2:
    Ja
  • Flammehæmmende i henhold til IEC 60332-3-21 (Cat A F/R):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-22 (Cat A):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-23 (Cat B):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-24 (Cat C):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-25 (Cat D):
    Nej
  • Funktionsdygtighed:
    Nej
  • Godkendt udetemperatur, bevægeligt kabel:
    -20 - 70 °C
  • Godkendt udetemperatur, fast oplagt kabel:
    -30 - 60 °C
  • Halogenfri (i.h.t. EN 60754-1 / 2):
    Ja
  • Halogenfri i henhold til IEC 60754-3:
    Ja
  • Halogenfri i henhold til IEC 60754-1:
    Ja
  • Halogenfri (i henhold til IEC 60754-2):
    Ja
  • Hjælpeleder-antal:
    0.0
  • Indvendig halvledende lag:
    Nej
  • Isolationsevne:
    Nej
  • Kabel geometri?:
    Rund
  • Koncentrisk leder:
    Kobber
  • Kredsløbsintegritet i henhold til IEC 60331-3:
    Ingen
  • Kredsløbsintegritet i henhold til IEC 60331-1:
    Ingen
  • Kredsløbsintegritet i henhold til IEC 60331-2:
    Ingen
  • Kuldebestandig i.h.t. EN 60811-504 + 505 + 506:
    Nej
  • Langsgående vandtætte ledere:
    Nej
  • Lav røgudvikling i.h.t. EN 61034-2:
    Ja
  • Lav røgudvikling i.h.t. IEC 61034-2:
    Ja
  • Ledende belægning:
    Nej
  • Leder overflade:
    Blank
  • Lederfarve:
    Sort
  • Lederform:
    Sektor-formet
  • Lederisolering:
    Andet
  • Lederklasse:
    Klasse 2 = fåtrådet
  • Ledermærkning:
    Farve
  • Ledermateriale:
    Aluminium
  • Ledningsmodstand ved 20 °C:
    0.32 Ohm/km
  • Mærkespænding U0:
    1000.0 V
  • Mærking af ledere iflg. HD 308 S2:
    Ja
  • Materiale ydre beklædning:
    Polyolefin
  • Med beskyttelsesleder:
    Nej
  • Med gnaverbeskyttelse:
    Nej
  • Min. Tilladte bøjningsradius, permanent:
    288.0 mm
  • Nominel koncentrisk ledertværsnit:
    29.0
  • Nominel ledertværsnit:
    95.0 mm²
  • Nominel spænding U:
    1.0 V
  • Nominel tværsnit for hjælpeledere:
    0.0
  • Oliebestandig (i.h.t. IEC 60811 til 404):
    Nej
  • Reaktionsklasse brand i henhold til EN 13501-6:
    Dca
  • Skærm:
    Ja
  • Skærm langsgående vandtæt:
    Nej
  • Smoke development class according to EN 13501-6:
    Ingen
  • Snoede leder:
    Nej
  • Specifikation kerneisolering:
    Polyethylen (PE)
  • Specifikation materiale ydre kappe:
    Andet
  • Tilladelig max. ledertemperatur:
    90.0 °C
  • Tilledning:
    Nej
  • Tværgående vandtæthed:
    Nej
  • Udvendig diameter:
    36.0 mm
  • Undergrund:
    Ja
  • Vægt:
    1778.0 kg/km
  • Velegnet som højspændingskabel:
    Nej
  • Velegnet som mellemspændingskabel:
    Nej
  • Ydre ledende lag:
    Nej
  • Producent/forhandler:
    NKT
