Lastadskiller Compact INS160, 4P, 160 A, sort drejegreb

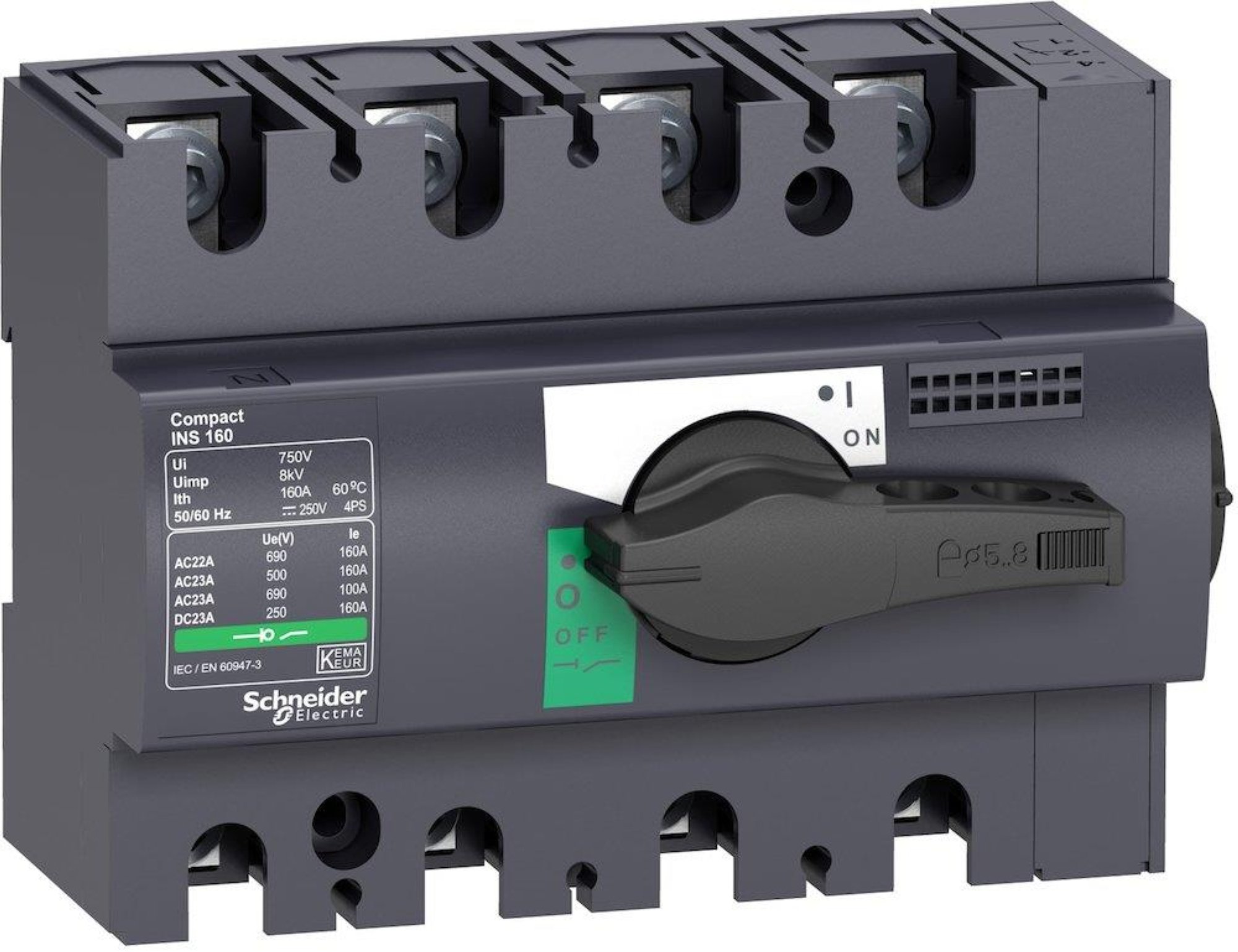

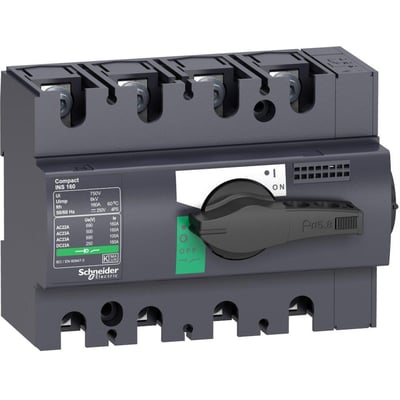

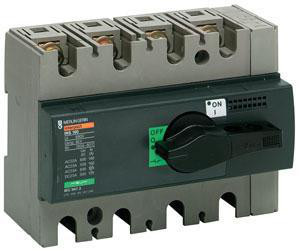

Schneider Electric Compact INS160 4-polet lastadskiller på 160 A med sort drejegreb, set skråt forfra.Schneider Electric Compact INS160 4-polet lastadskiller på 160 A set forfra med tilslutningerne synlige ovenfra.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
4-polet Compact INS160-lastadskiller med 160 A mærkestrøm, sort drejegreb, 690 V AC/250 V DC og IP40 på fronten. Læs mere…
  • Varenr.:
    3319289137
  • EAN nr.:
    3303430289135
  • Typenr.:
    28913
pr. stk. inkl. moms
2.725,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Compact INS160 er en 4-polet, ikke-automatisk lastadskiller med sort, langt drejegreb. Den er udført som fastmonteret indbygningselement og kan bruges som hovedafbryder samt reparations- og vedligeholdelsesafbryder. Afbryderen er låsbar og har indikator for kontaktposition og positiv kontaktindikering. Den har ikke synlig adskillelse.

Lastadskillere i Interpact INS/INV-serien anvendes til kontrol og afbrydelse af elektriske kredsløb i industri- og kontorbygninger. Serien anvendes blandt andet til omkobling, kapslede sikkerhedsadskillere, adskillere i modulkapslinger og automationskapslinger. Denne model er ikke udført som sikkerhedsafbryder eller nødstopudgave.

Elektriske data

  • Netværkstype: AC og DC; netfrekvens: 50/60 Hz.
  • Nominel driftsspænding: 690 V AC eller 250 V DC. Maksimal nominel driftsspænding Ue AC er 690 V.
  • Mærkestrøm: 160 A. Leverandørdata angiver 160 A ved 415 V AC i kategorierne AC-22A og AC-23A.
  • Nominel permanent strøm: 160 A ved AC-21 og AC-23, 400 V.
  • Nominel driftseffekt ved AC-23, 400 V: 75 kW. Nominel driftseffekt ved AC-3, 400 V og koblingskapacitet ved 400 V er angivet til 0 kW.
  • Nominel kortslutningskapacitet ved 690 V AC, 50/60 Hz: 154 kA med forankoblet beskyttelse og 20 kA for lastadskilleren alene.
  • Betinget nominel kortslutningsstrøm Iq: 65 kA. Nominel korttidsstrøm Icw: 5,5 kA.
  • Én bryder og to hjælpekontakter med skiftefunktion. Antallet af NO-hjælpekontakter og NC-hjælpekontakter er angivet til 0.

Udførelse og montering

  • Sort drejegreb og sort plastkapsling.
  • Tilslutning til hovedstrømkredsen sker med skrueforbindelse.
  • Beskyttelsesklasse på forsiden: IP40. Frontenheden har isolationsniveau klasse II iht. IEC-standarden.
  • Mål ifølge produktattributterne: bredde 90 mm, højde 85 mm og dybde 62,5 mm.
  • Egnet til frontmontering i midten og med 4 huller samt til indbygning i fordeler. Den er også angivet som egnet til gulvbefæstigelse, men ikke til gulvmontage eller mellemmontage.
  • En supplerende leverandørbeskrivelse angiver DIN-skinne-montage og en bredde på 135 mm; produktattributterne angiver en bredde på 90 mm.
  • Ikke udført som reverseringskontakt. Den har ikke integreret motordrev, motordrev som tilvalg eller mulighed for spændingsudløser, og den leveres ikke med formonteret kabling.

Identifikation og tilbehør

Produktnummer: 3319289137. Typenummer: 28913. EAN: 3303430289135. Et sort/gråt håndtag til tavlefront, varenummer 3318711444, er angivet som muligt tilbehør.

Specifikationer

  • Varenummer:
    3319289137
  • EAN nummer:
    3303430289135
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    28913
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesklasse (IP) forside:
    IP40
  • Betinget norminel kortslutningsstrøm Iq:
    65.0 kA
  • Bredde:
    90.0 mm
  • Dybde:
    62.5 mm
  • Egnet til front montering 4-hul:
    Ja
  • Egnet til front montering center:
    Ja
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    85.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Sort
  • Koblingskapacitet ved 400 V:
    0.0 kW
  • Låsbar:
    Ja
  • Mærkstrøm:
    160A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    0.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    75.0 kW
  • Nominel kortstids-strømstyrke Icw:
    5.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    160.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    160.0 A
  • Nominel strøm IE:
    160.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    4P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    Schneider Electric
