Jordklemme ST 2,5-QUATTRO-PE, 3031322, 4 tilslutninger, 2,5 mm², grøn/gul

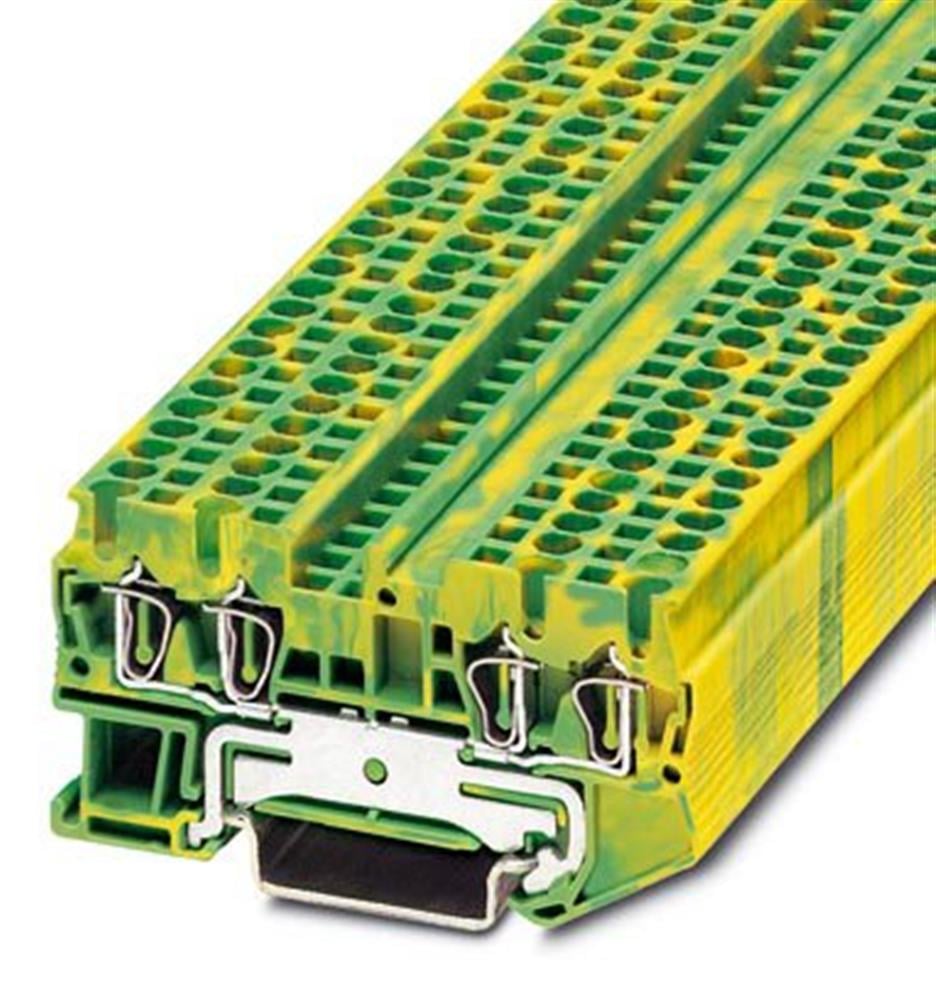

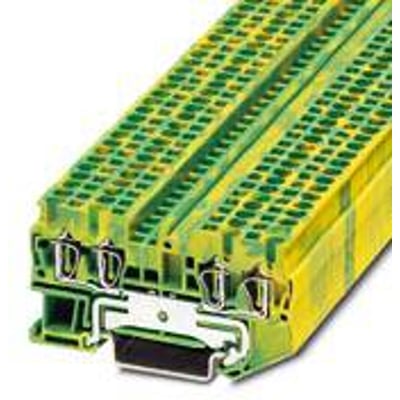

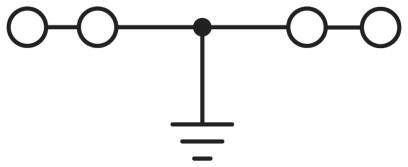

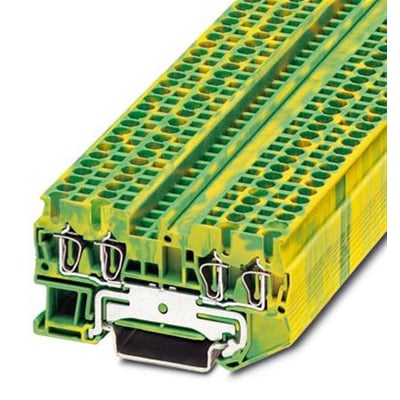

Phoenix Contact jordklemme ST 2,5-QUATTRO-PE i grøn/gul, set tæt på med fire fjederkontakter og DIN-skinnefæste.Phoenix Contact jordklemme ST 2,5-QUATTRO-PE i grøn/gul, vist skråt forfra med fjederkontakter og tilslutningsåbninger.Koblingsdiagram for Phoenix Contact jordklemme ST 2,5-QUATTRO-PE med fire tilslutninger forbundet til jord.Phoenix Contact jordklemme ST 2,5-QUATTRO-PE i grøn/gul, set skråt forfra med fjederkontakterne synlige.Skematisk tegning af Phoenix Contact jordklemme ST 2,5-QUATTRO-PE, hvor fire forbindelsespunkter mødes ved jord.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Phoenix Contact
Jordklemme med fjederkrafttilslutning til DIN-skinne 35 mm. Fire tilslutninger, grøn/gul og ledertværsnit op til 4 mm². Læs mere…
  • Varenr.:
    7821225698
  • EAN nr.:
    4017918186807
  • Typenr.:
    3031322, ST 2,5-QUATTRO-PE
pr. stk. inkl. moms
58,50 kr.

Måske interessant?

Beskrivelse

Jordklemme med fjederkrafttilslutning

ST 2,5-QUATTRO-PE er en grøn/gul jordklemme med fire tilslutninger og et nominelt tværsnit på 2,5 mm². Klemmen har samme kontur og deling som fjederkraftklemmerne ST/STTB. Når klemmen klipses fast på bæreskinnen, sker kontakteringen automatisk.

Rækkeklemmen opfylder kravene i IEC 60947-7-2.

Tilslutning og montering

  • Fjederkrafttilslutning med fjederklemmer
  • Fire klemmepositioner på ét niveau
  • Tilslutningsposition: over
  • Montering på DIN-skinne 35 mm; angivet til NS 35/7,5 og NS 35/15
  • Afslutningsplade kræves
  • PEN-funktion: nej

Lederdata

  • Entrådet leder: 0,08–4 mm²
  • Flertrådet leder: 0,08–2,5 mm²
  • Fintrådet leder uden tylle: 0,08–2,5 mm²
  • Fintrådet leder med tylle: 0,14–2,5 mm²
  • AWG: 28–12

Tekniske data

  • Farve: grøn/gul
  • Isoleringsmateriale: andet
  • Flammehæmmende klasse iht. UL 94: V0
  • Driftstemperaturområde: −60 til 105 °C
  • Længde: 72 mm
  • Bredde: 5,15 mm
  • Bredde/gitterdimension: 5,2 mm
  • Dybde: 35,25 mm
  • Højde: 72,23 mm
  • Højde ved lavest mulige monteringsflade: 36,5 mm
  • Oprindelsesland: Tyskland
  • Typebetegnelse: ST 2,5-QUATTRO-PE
  • Typenummer: 3031322
  • Produktnummer: 7821225698
  • EAN: 4017918186807

Specifikationer

  • Varenummer:
    7821225698
  • EAN nummer:
    4017918186807
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3031322, ST 2,5-QUATTRO-PE
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afslutningspalde kræves:
    Ja
  • Antal af niveauer:
    1.0
  • Antal klemmepositioner pr. niveau:
    4.0
  • Bredde:
    5.15 mm
  • Bredde/gitter-dimension:
    5.2 mm
  • Driftstemperaturområde:
    -60 - 105 °C
  • Dybde:
    35.25 mm
  • Elektrisk tilslutning type 1:
    Fjederklemme
  • Elektrisk tilslutning type 2:
    Fjederklemme
  • Farve:
    Grøn/Gul
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    72.23 mm
  • Højde ved lavest mulig monteringsflade:
    36.5 mm
  • Isoleringsmateriale:
    Andet
  • Længde:
    72.0 mm
  • Max ledertværsnit entrådet:
    0.08 - 4 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.08 - 2.5 mm²
  • Max ledertværsnit fintrådet med tylle:
    0.14 - 2.5 mm²
  • Max ledertværsnit flertrådet:
    0.08 - 2.5 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • PEN-Funktion:
    Nej
  • Størrelse:
    2,5mm2
  • Tilslutning:
    Fjedertilslutning
  • Tilslutningsposition:
    Over
  • Type:
    4 tilslutninger
  • Producent/forhandler:
    Phoenix Contact
