Weidmüller Jordklemme WPE 70N/35 Compact, 70 mm², gul/grøn

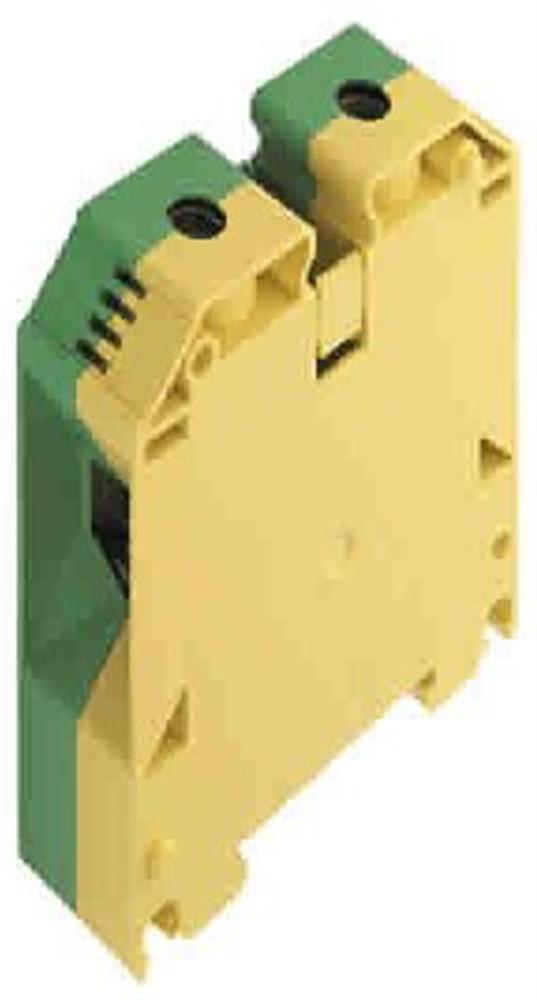

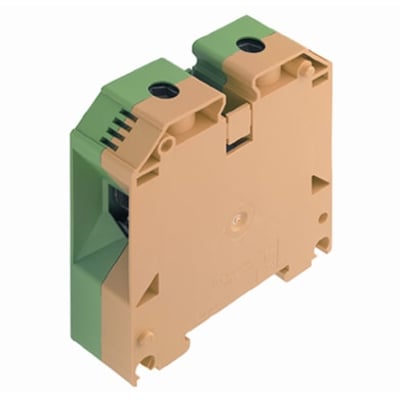

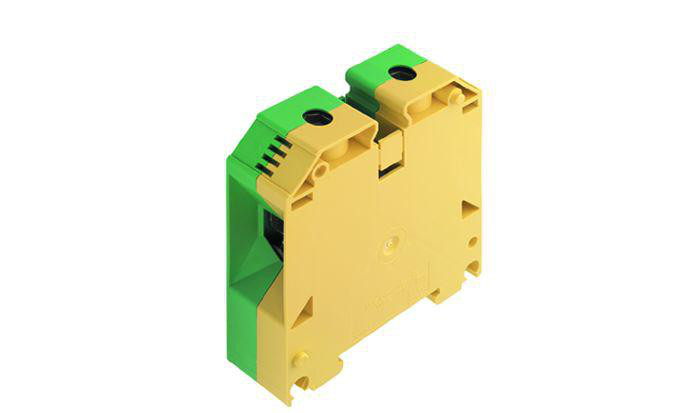

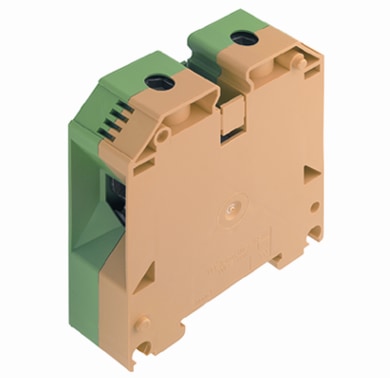

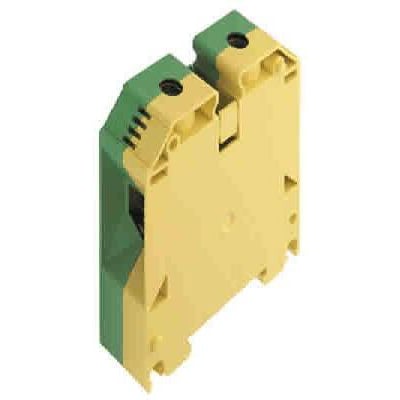

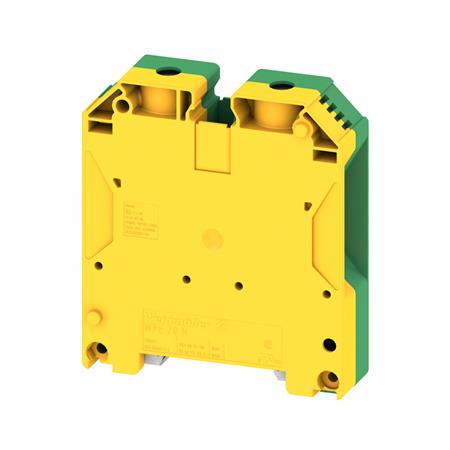

Weidmüller WPE 70N/35 Compact jordklemme til 70 mm² i gul og grøn, set skråt forfra.Weidmüller WPE 70N/35 Compact jordklemme til 70 mm² set lige på med de to skrueforbindelser øverst.Weidmüller WPE 70N/35 Compact jordklemme til 70 mm² set fra en anden skrå vinkel med grøn side.
PRISGARANTI
8 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
Weidmüller WPE 70N/35 Compact jordklemme til 70 mm² med to skrueforbindelser, PEN-funktion og montering på 35 mm DIN-skinne. Læs mere…
  • Varenr.:
    7921006115
  • EAN nr.:
    4008190403881
  • Typenr.:
    9512200000, WPE 70N/35
pr. stk. inkl. moms
338,00 kr.

Måske interessant?

Beskrivelse

Jordklemme til DIN-skinne

Weidmüller WPE 70N/35 Compact er en gul/grøn jordklemme med to skrueforbindelser og PEN-funktion. Den monteres på en 35 mm DIN-skinne og har én tilslutningsetage med to klemmepositioner. Tilslutningen er placeret sidelæns.

  • Type: WPE 70N/35 Compact
  • Typebetegnelse: 9512200000
  • Varenummer: 7921006115
  • Lederstørrelse: 70 mm²
  • Dimensioner: 20,5 mm bred, 75 mm høj og 85 mm dyb/længde
  • Driftstemperaturområde: -60 til 130 °C
  • Afslutningsplade kræves ikke

Tilslutning og konstruktion

Klemmen har skrueforbindelse i begge sider. Spændbøjlen er udført i hærdet stål, og strømskinnen er af kobber med tinbelægning. Den åbne spændbøjle og ledningstragtens udformning fører lederen ind mod klemmepunktet. Konstruktionen holder lederen centreret i klembøjlen. Ifølge leverandørmaterialet er tilsluttede ledere beskyttet mod berøring, også når lasker er monteret.

  • Entrådet leder: 16–16 mm²
  • Fintrådet leder med eller uden tylle: 16–70 mm²
  • Flertrådet leder: 16–95 mm²
  • PEN-funktion: Ja

Materiale og serieoplysninger

Isoleringsmaterialet er angivet som termoplast. Leverandørens oplysninger om WDU-serien beskriver materialet som polyamidtypen Wemid med CTI 600 og UL 94-brændbarhedsklasse V0. Serien er oplyst som halogen- og fosforfri. For Wemid-materialet angives termisk stabilitet op til 120 °C.

WPE 70N/35 indgår i Weidmüllers W-kompaktserie, som kendes på bogstavet N i typebetegnelsen. Leverandørmaterialet angiver ledningsstørrelser fra 0,05 til 150 mm² for W-kompaktserien. For W-standardserien angives ledningsstørrelser fra 0,05 til 300 mm² samt samme designstørrelse fra 2,5 til 10 mm².

Lasker og øvrige tilslutningsmuligheder

Til skrueklemmer i W-serien beskrives skruelasker (WQV) og plug-in-lasker (ZQV) som mulige tilbehør. Lasker med op til 10 poler fås som standard i 2,5 og 4 mm². ZQV-lasker kan tilpasses i længden ved at klippe dem til og fjerne ubrugte laskeben. Den præcise kompatibilitet afhænger af klemmeversionen.

Leverandørmaterialet oplyser, at visse WDU-versioner kan anvendes til to ens ledere i samme klembøjle, og at nogle versioner under bestemte forhold kan anvendes med aluminiumsledere. Disse muligheder gælder kun, hvor de er godkendt for den konkrete version.

Standarder og godkendelser

Leverandørdata angiver typeprøvning efter IEC 60947-7-1/-2/-3 samt en spænding på 1000 V og betegnelsen EEx for WPE 70N/35. W-serien beskrives med nationale og internationale godkendelser, herunder UL- og CSA-godkendelser, samt ATEX-godkendelse. Mange W-klemmer er oplyst som certificeret til jernbaneapplikationer efter EN 61373. Godkendelser kan afhænge af den konkrete version. Leverandøren angiver desuden overensstemmelse med RoHS-kravene.

Specifikationer

  • Varenummer:
    7921006115
  • EAN nummer:
    4008190403881
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    9512200000, WPE 70N/35
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afslutningspalde kræves:
    Nej
  • Antal af niveauer:
    1.0
  • Antal klemmepositioner pr. niveau:
    2.0
  • Bredde:
    20.5 mm
  • Bredde/gitter-dimension:
    20.5 mm
  • Driftstemperaturområde:
    -60 - 130 °C
  • Dybde:
    85.0 mm
  • Elektrisk tilslutning type 1:
    Skrueforbindelse
  • Elektrisk tilslutning type 2:
    Skrueforbindelse
  • Farve:
    Gul/Grøn
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    75.0 mm
  • Højde ved lavest mulig monteringsflade:
    75.0 mm
  • Isoleringsmateriale:
    Termoplastisk
  • Længde:
    85.0 mm
  • Max ledertværsnit entrådet:
    16 - 16 mm²
  • Max ledertværsnit fintrådet uden tylle:
    16 - 70 mm²
  • Max ledertværsnit fintrådet med tylle:
    16 - 70 mm²
  • Max ledertværsnit flertrådet:
    16 - 95 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • PEN-Funktion:
    Ja
  • Størrelse:
    70mm2
  • Tilslutning:
    Skruetilslutning
  • Tilslutningsposition:
    Sidelæns
  • Producent/forhandler:
    Weidmüller
