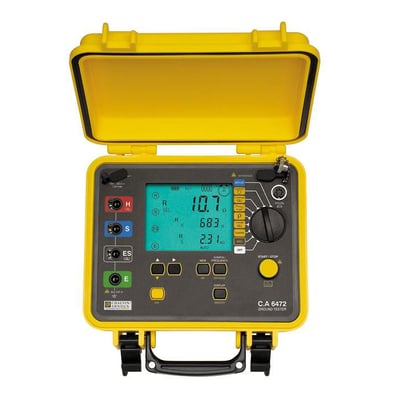

CA 6472 er et uundværligt instrument til service og kontrol af jordingsanlæg samt analyse af jordmodstandsforhold, effektivt og præcist. CA 6472 kan måle efter alle kendte målemetoder samt nye innovative metoder. Ved at forbinde multifunktions-instrumentet CA 6472 til forstærkerenheden CA 6474, også kaldet Pylonbox, via et kommunikationskabel, åbnes der op for nye muligheder for analyse af jordingssystemet på højspændingsmaster.

CA 6472 udfører følgende målinger ved betjening af omskifteren:

• Modstandsmåling: 2 eller 4 polet ved 16VDC. Målingen foretages ved automatisk polaritetsveksel med en jævnspænding. Hvis modstanden er mindre end 20 Ω, løber der en strøm på minimum 200mA.
• Måling af overgangsmodstand til jord: 3 eller 4 polet (4 polet med eller uden tang). Selektiv måling af overgangsmodstanden til jord foretages ved en 4 polet tilslutning samt en strømtang. Målingerne foretages med vekselspænding.
• Resistivitetsmåling: 4 polet måling ved hjælp af Wenner eller Schlumberger metoden. Schlumberger metoden er den hurtigste at foretage, men det kræver samtidig, at instrumentet er nøjagtigt. Afstandene indtastes før målingen, og CA 6472 beregner og viser resultatet direkte i displayet. Målingerne foretages med vekselspænding.
• Feltkoblingsmåling: Instrumentet sørger for, at målingerne foretages på det rigtige tidspunkt.
• Jordpotentiale: Målingen foretages 3 polet, afstandene indtastes, og måleresultaterne vises i displayet og lagres samtidig til senere bearbejdning i den medfølgende software. Målingerne foretages med vekselspænding.
• Sløjfemodstand: Foretages med to strømtænger, hvor den ene inducerer et signal med en frekvens på 1367 Hz, og den anden strømtang måler strømmen, der løber i sløjfen. Ved anvendelse af strømtænger skal en af disse to strømtang typer anvendes: C182 eller MN82. Viklingstallet og måleegenskaberne i strømtængerne er specielt kalibreret i CA 6472.
• Måling med 4 fleksible Ampflex strømtænger: Sker ved hjælp af Pylonboksen CA 6474.

Funktioner

• Baggrundsbelyst LCD display
• Programmerbare alarmer
• Smoothing funktion på målingerne
• Hukommelse til lagring af alle målinger

CA 6472 opfylder EN 61010-1 Kat.IV 50Veff og leveres med betjeningsvejledning, lader, data export software, glasfiber/USB kabel samt 2 stk. C182 strømtænger.

Tekniske data

• Målespænding: +/- 16VDC
• Målestrøm: +/- 260mA
• Måleområde: 0,001 Ω til 99,99 kΩ
• Nøjagtighed: +/- 2% + 2D
• Overgangsmodstand til jord målespænding: 16/32VAC
• Målefrekvens: 128 Hz
• Resistivitetsmåling målespænding: 16/32VAC
• Jordpotentiale målespænding: 16/32VAC
• Sløjfemodstand målestrøm: < 26Arms (C182), < 5Arms (MN82)
• Signalfrekvens: Auto: 1367 Hz, manuel: 1367Hz, 1611Hz, 1758Hz
• Ampflex tomgangsspænding: 16 eller 32Vrms
• Kortslutningsstrøm: > 200 mArms
• Hukommelse: Op til 512 målinger
• Dataoverførsel: Optisk/USB, optisk/RS 232
• Batteri: NiMH
• Kapsling: IP 53 åben
• Mål: 270 x 250 x 180 mm
• Vægt: 3,2 kg
