Joystik Harmony XB4, 2 retninger med fjeder-retur, XD4PA22

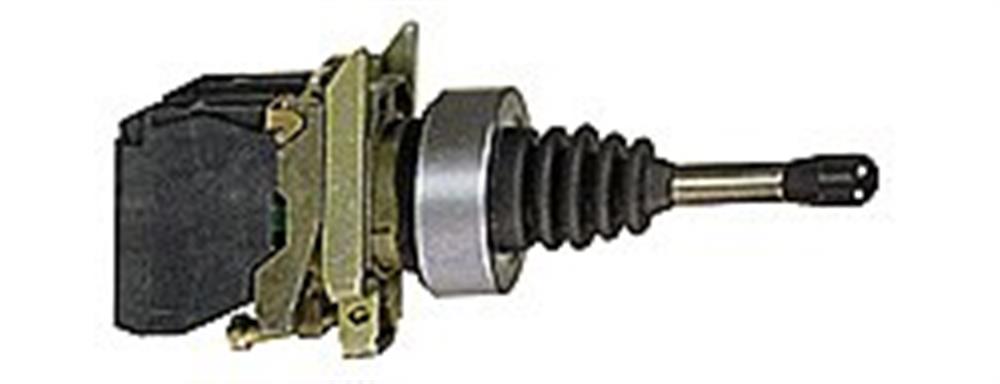

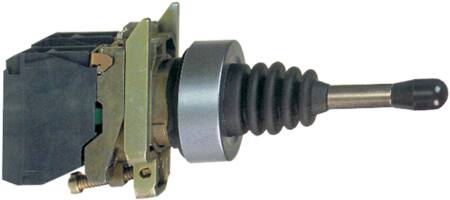

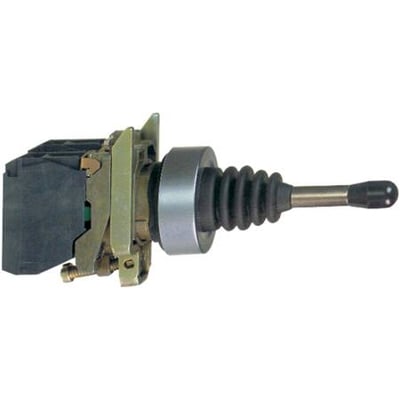

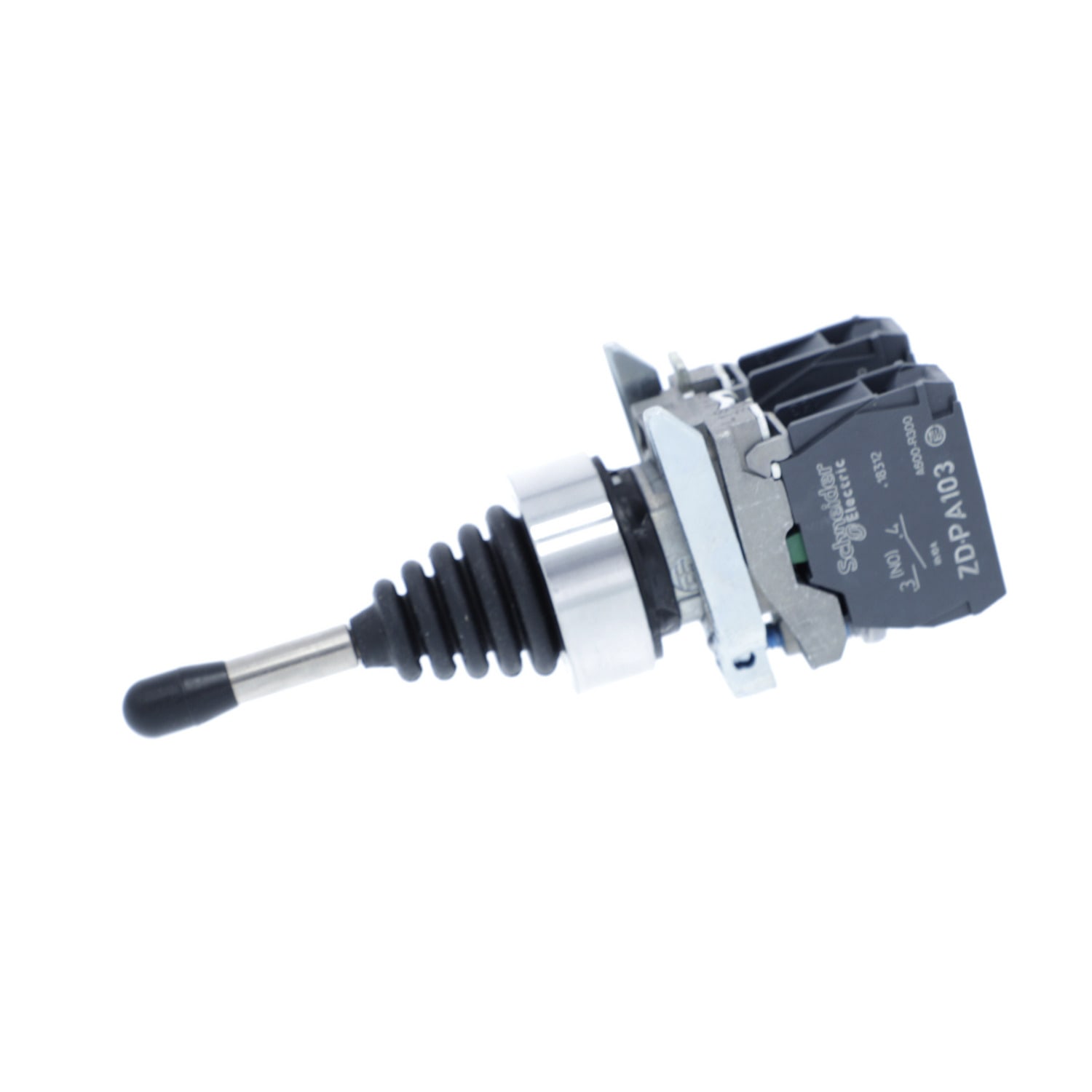

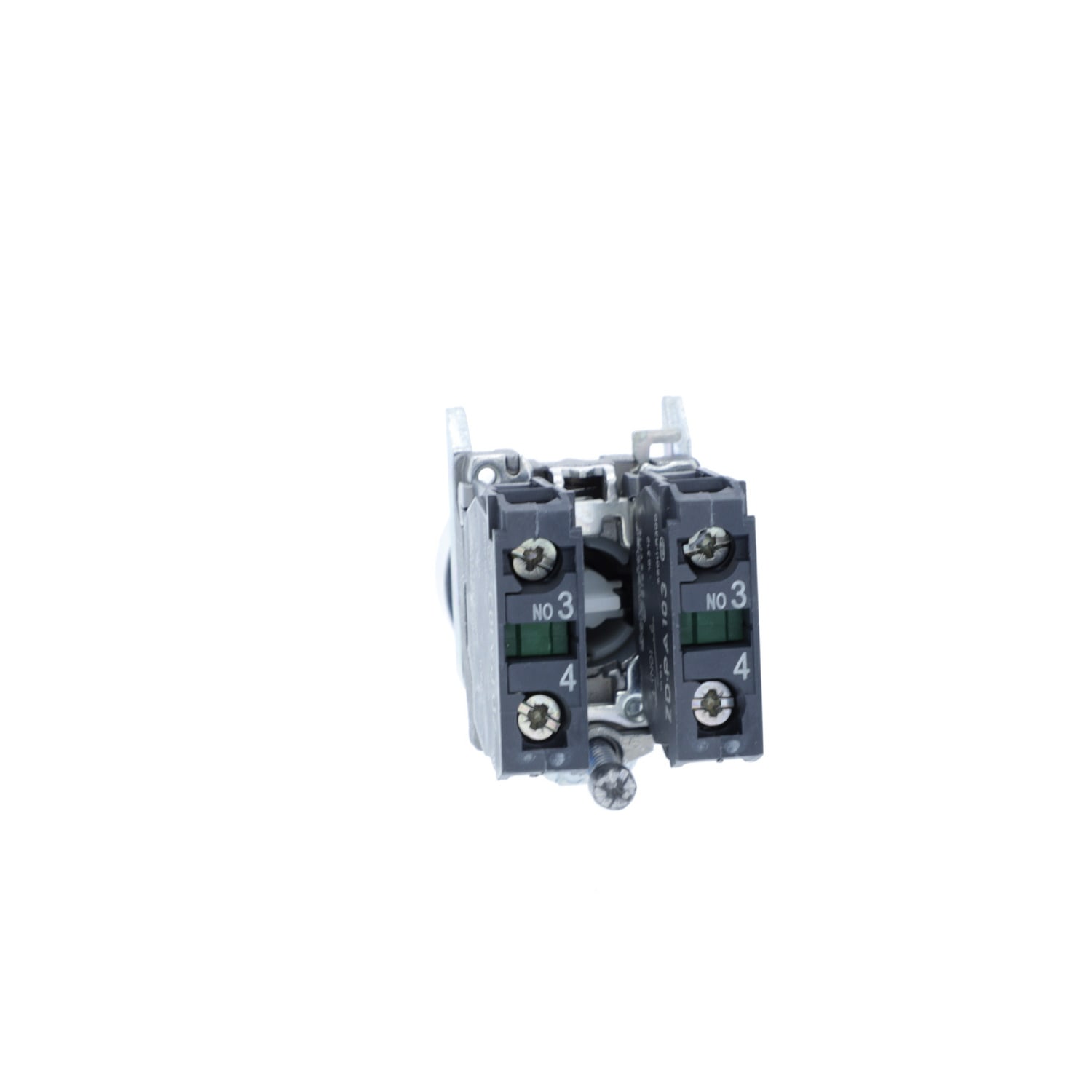

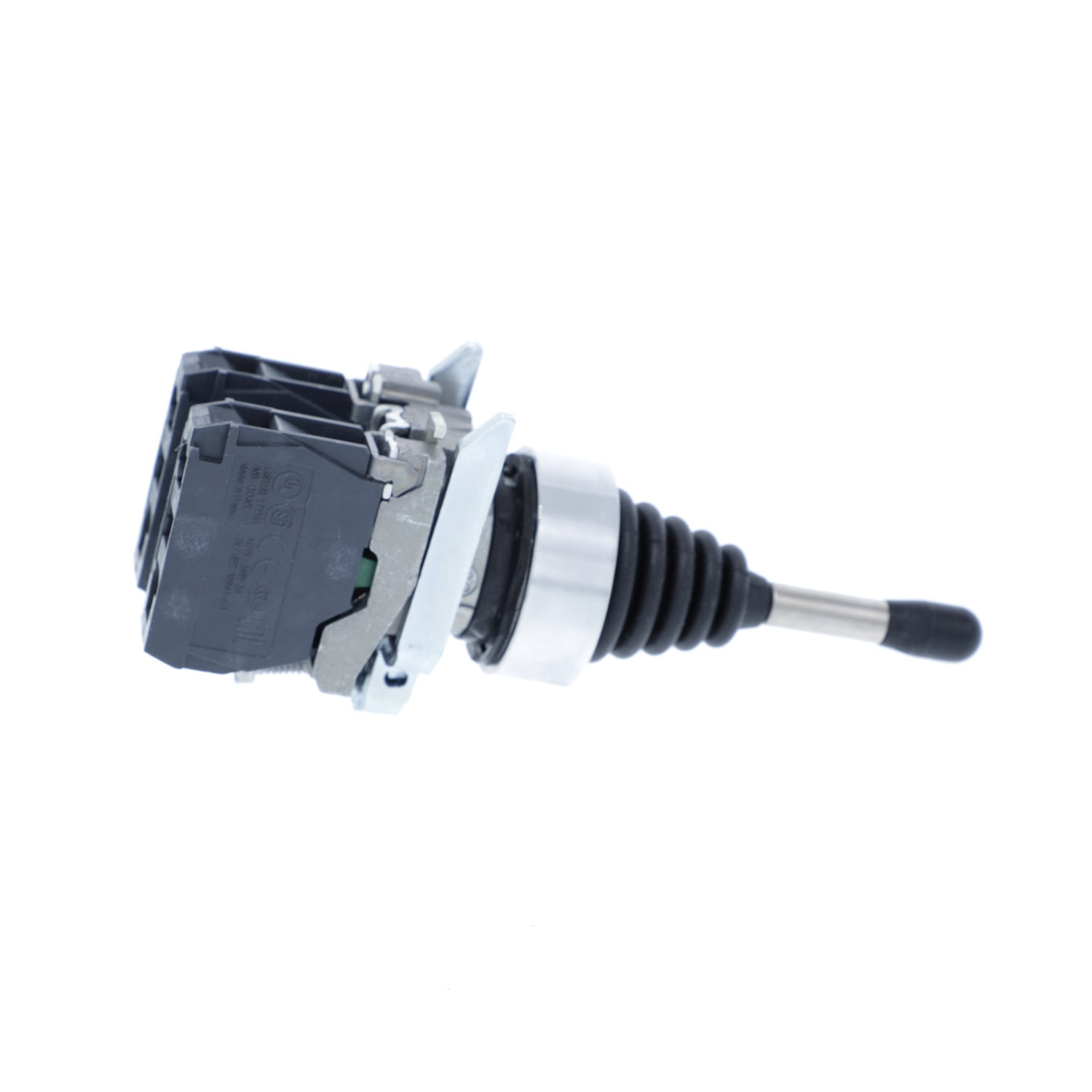

Schneider Electric Harmony XB4 XD4PA22-joystik med to retninger og fjederretur, set bagfra med kontaktblokke.Schneider Electric Harmony XB4 XD4PA22-joystik set fra siden med sort gummibælg, metalring og betjeningsstang.Schneider Electric Harmony XB4 XD4PA22-joystik set fra siden med kontaktblokke bag den kromfarvede frontring.Schneider Electric Harmony XB4 XD4PA22-joystik fra modsatte side med kontaktmærkning og stang mod venstre.Schneider Electric Harmony XB4 XD4PA22-joystik set fra siden med kontaktmodul, metalring og sort betjeningsgreb.Schneider Electric Harmony XB4 XD4PA22-joystik i sidevisning med tydeligt kontaktmodul og fjederbælg.Schneider Electric Harmony XB4 XD4PA22-joystik vist i en lille sidevisning med metalring og sort greb.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Joystik i Zamak med 2 betjeningsretninger, fjeder-retur til midten, 2NO, 22 mm montering og IP66. Med kromfarvet metalfrontring. Læs mere…
  • Varenr.:
    7517800893
  • EAN nr.:
    3389110887419
  • Typenr.:
    XD4PA22
pr. stk. inkl. moms
663,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Joystik med fjeder-retur

XD4PA22 er et Harmony XB4-joystik med 2 betjeningsretninger og fjeder-retur til midterpositionen. Det har 1 NO-kontakt i hver retning, i alt 2NO. Produktdata angiver 2 stillinger og 3 positioner, inklusive midterpositionen.

  • Montering: 22 mm huldiameter
  • Materiale: Zamak
  • Frontring: metal, kromfarvet
  • Kapslingsklasse: IP66
  • Mål: 109 mm dyb, 46,5 mm høj og 30 mm bred
  • Joysticklængde: 54 mm
  • Nominel driftstrøm AC-21: 10 A
  • Låsning i nulstilling: Nej
  • Retur til 0-position: Ja
  • Encoder: Nej
  • Konfigurerbart analogt udgangssignal: Nej
  • Beskyttelsesgrad (NEMA): Andet
  • SVHC-stof over 0,1 %: Bly

Kontakter og serieoplysninger

For XD4PA22 angiver produktdata 1 sluttekontakt pr. betjeningsretning, 0 brydekontakter og 0 skiftekontakter pr. retning. Dataene angiver desuden 2 brydepositioner og 1 brydetrin.

Leverandørens oplysninger om joystickserien omfatter også XD4 i metal, XD5 i kunststof, XD2 i metal og type XDA til 22 mm montering samt XD2C/E til 30 mm montering. Serien beskrives med komplette enheder og løsdele i forskellige konfigurationer:

  • Uden returspring, med NO-kontakt i hver retning
  • Med returspring til center, med NO-kontakt i hver retning
  • Elementer og controllerpind (hoved) til 2 eller 4 retninger
  • Med returspring til center og 1 NO-kontakt i hvert trin
  • Trin 1 fast og trin 2 med returspring til trin 1, med 1 NO-kontakt i hvert trin
  • Controller uden eller med mekanisk spærring i 0-stilling
  • Controller til 2 eller 4 retninger, fast, komplet med ugraveret skilt

Serieoplysningerne angiver også controllerinput på 0 og ±12–24 V samt output på −10, 0 og +10 V. Disse oplysninger beskriver serievarianter og ændrer ikke produktdataenes angivelse af, at XD4PA22 ikke har konfigurerbart analogt udgangssignal.

Specifikationer

  • Varenummer:
    7517800893
  • EAN nummer:
    3389110887419
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    XD4PA22
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Ampere:
    10 A
  • Antal betjeningsretninger:
    2.0
  • Antal brydekontakter pr betjeningsretning:
    0.0
  • Antal brydepositioner:
    2.0
  • Antal brydetrin:
    1.0
  • Antal positioner:
    3
  • Antal skiftekontakter pr retning:
    0.0
  • Antal sluttekontakter per betjeningsretning:
    1.0
  • Antal Stillinger:
    2Stk
  • Beskyttelsesgrad (NEMA):
    Andet
  • betjening:
    2 retninger med fjeder-retur
  • Bredde:
    30 mm
  • Centermontering, huldiameter:
    22.0 mm
  • Dybde:
    109 mm
  • Encoder:
    Nej
  • Farve på frontring:
    Chrome
  • Højde:
    46.5 mm
  • IP klasse:
    66
  • Joysticklængde:
    54.0 mm
  • Kapslingsklasse IP:
    IP66
  • Konfigurerbart analogt udgangssignal:
    Nej
  • Kontakttype:
    2NO
  • Låsning i nulstilling:
    Nej
  • Materiale:
    Zamak
  • Materiale frontring:
    Metal
  • Med frontring:
    Ja
  • Med retur til 0-position:
    Ja
  • Nominelt driftstrøm AC-21:
    10.0 A
  • SVHC stof over 0,1%:
    Bly
  • Producent/forhandler:
    Schneider Electric
