| Metode | Pris | Leveres |
|---|---|---|
| Levering til din adresse | 99,00 kr. | Tirsdag d. 24/11 - onsdag d. 25/11 |
| Click&Collect i Svenstrup (9230) | Ikke muligt |
- Varenr.:3033781063
- EAN nr.:5702950284534
- Typenr.:170523008D1000
Måske interessant?
Beskrivelse

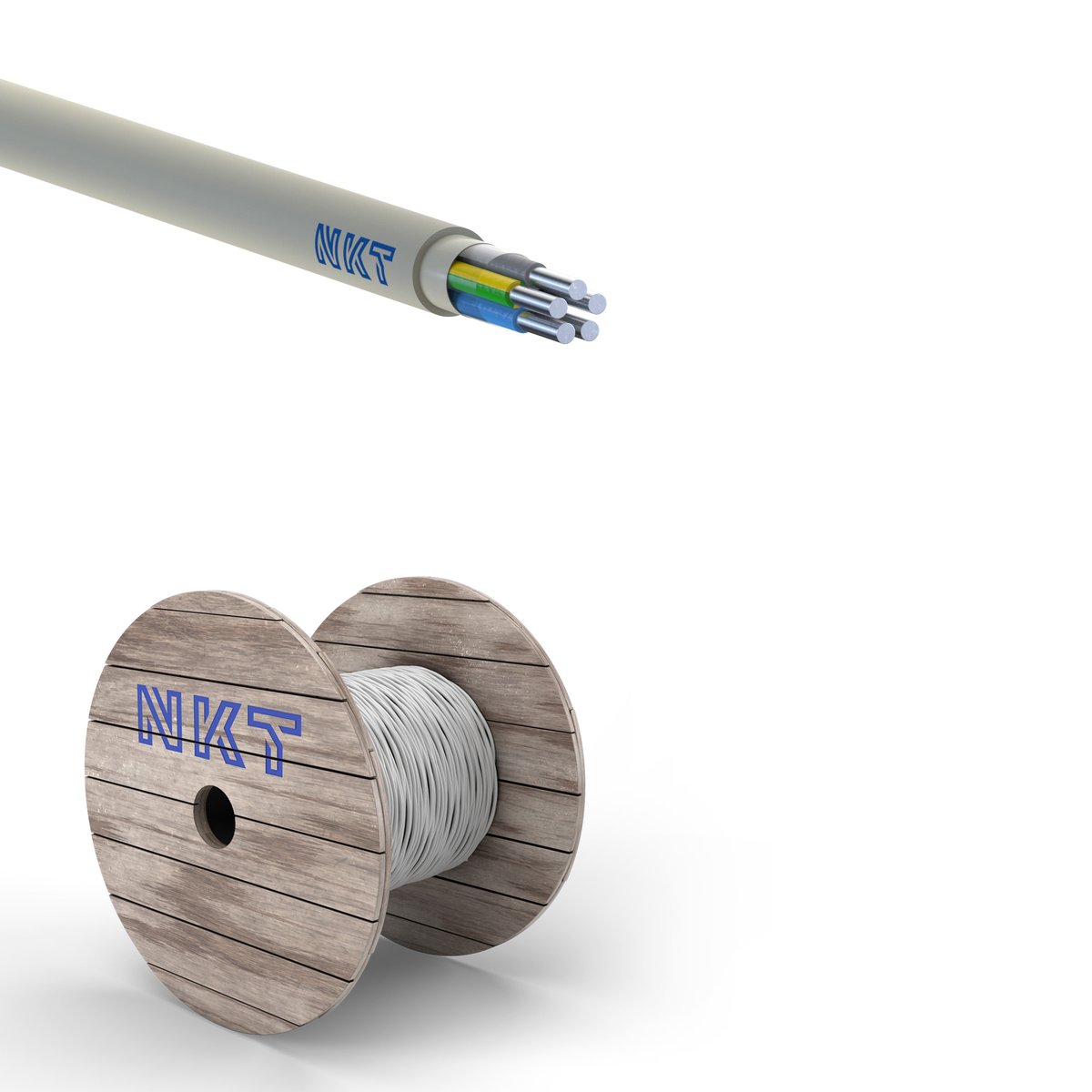

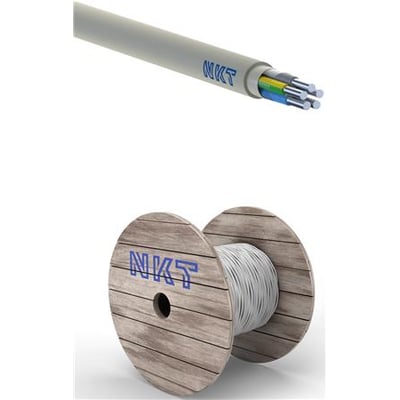

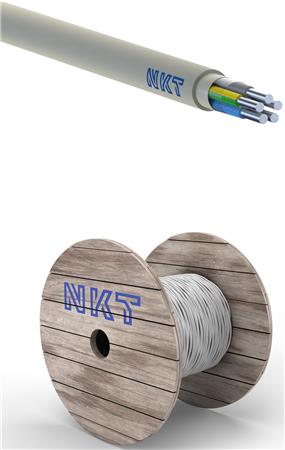

NKT NOIK-AL-M 5G16 er et forsyningskabel med fem massive aluminiumsledere på 16 mm² og beskyttelsesleder. Kablet er egnet til nedgravning og oplægning på kabelbakker. Lederisoleringen er ikke egnet til direkte lyseksponering.
Opbygning
- Ledere: Aluminium, massiv, klasse 1 og rund lederform.
- Lederisolation: PEX/XLPE.
- Lederidentifikation for 5-lederudgaven med beskyttelsesleder (G): Grøn/gul, blå, brun, sort og grå.
- Datagrundlaget beskriver også en 4-ledervariant uden beskyttelsesleder (X), med blå, brun, sort og grå leder.
- Fyldkappe: EPDM-gummi ved ledertværsnit på 16–25 mm². For 50–240 mm² er beviklingen angivet som folie.
- Yderkappe: UV-stabiliseret termoplastisk copolymer, lysegrå.
- Udvendig diameter: 22,2 mm.
- Kablet er uden skærm, armering, blykappe og koncentrisk leder.
Anvendelse og temperaturer
- Egnet til nedgravning i jord og oplægning på kabelbakker.
- Maks. ledertemperatur under drift: 90 °C.
- Maks. kortslutningstemperatur: 250 °C.
- Håndteringstemperatur: Min. -5 °C.
- Godkendt udetemperatur for bevægeligt kabel: -15 til 70 °C.
- Godkendt udetemperatur for fast oplagt kabel: -25 til 90 °C.
- Maks. lagertemperatur: 40 °C.
- Min. bøjeradius: 10 gange kabeldiameteren.
- Tilladeligt træk direkte i lederne: Maks. 30 N/mm², dog højst 20.000 N.
Elektriske data og klassificeringer
- Mærkespænding: 1 kV.
- Prøvespænding: 4 kV.
- Halogenfri i henhold til EN 60754-1/2.
- Brandhæmmende i henhold til IEC/EN 60332-1-2.
- Brandreaktionsklasse: Eca efter EN 13501-6.
- Lav røgudvikling i henhold til EN 61034-2.
- Afprøvet efter IEC 60332-1. Røgtæthed efter IEC 61034.
- Syrebestemmelse efter IEC 60754-1 og EN 50267-2-1. Ledningsevne og pH-ændring efter IEC 60754-2 og EN 50267-2-3.
- Standarder: IEC 60502 og NKT cables-fabriksstandard nr. 008.
- CE-overensstemmelse med lavspændingsdirektivet. Opfylder kravene i RoHS-direktivet.
NOIK-AL-M 90 er angivet som registreret i databasen over byggeprodukter, der kan anvendes i Svanemærket byggeri. I henhold til den supplerende produktbeskrivelse er kablet i overensstemmelse med SB afsnit 6:2001.
Identifikation
- Varenummer: 3033781063.
- EAN: 5702950284534.
- Typenummer: 170523008D1000.
Specifikationer
-
Varenummer:3033781063
-
EAN nummer:5702950284534Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:170523008D1000Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal ledere:5.0
-
Armering:Nej
-
Beskyttelsesleder:Ja
-
Blykappe:Nej
-
Brandhæmmende:Iht. IEC/EN 60332-1-2
-
Farve yderkappe:Grå
-
Funktionsdygtighed:Nej
-
Godkendt udetemperatur, bevægeligt kabel:-15 - 70 °C
-
Godkendt udetemperatur, fast oplagt kabel:-25 - 90 °C
-
Halogenfri (i.h.t. EN 60754-1 / 2):Ja
-
Isolationsevne:Nej
-
Koncentrisk leder:Ingen
-
Lav røgudvikling i.h.t. EN 61034-2:Ja
-
Lederform:Rund
-
Lederisolering:XLPE
-
Lederklasse:Klasse 1 = massiv
-
Ledermærkning:Farve
-
Ledermateriale:Aluminium
-
Mærkespænding U0:600.0 kV
-
Materiale ydre beklædning:Copolymer, termoplastisk
-
Nominel koncentrisk ledertværsnit:0.0 mm²
-
Nominel ledertværsnit:16.0 mm²
-
Nominel spænding U:1000.0 kV
-
Reaktionsklasse brand i henhold til EN 13501-6:Eca
-
Skærm:Nej
-
Tilladelig max. ledertemperatur:90.0 °C
-
Tilledning:Nej
-
Udvendig diameter:22.2 mm
-
Producent/forhandler:NKT
