Kabel AXQJ 3 x 70/21 mm², Dca, 0,6/1 kV, sort, T500 - pr. meter

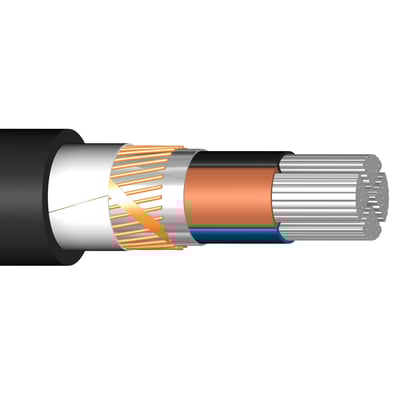

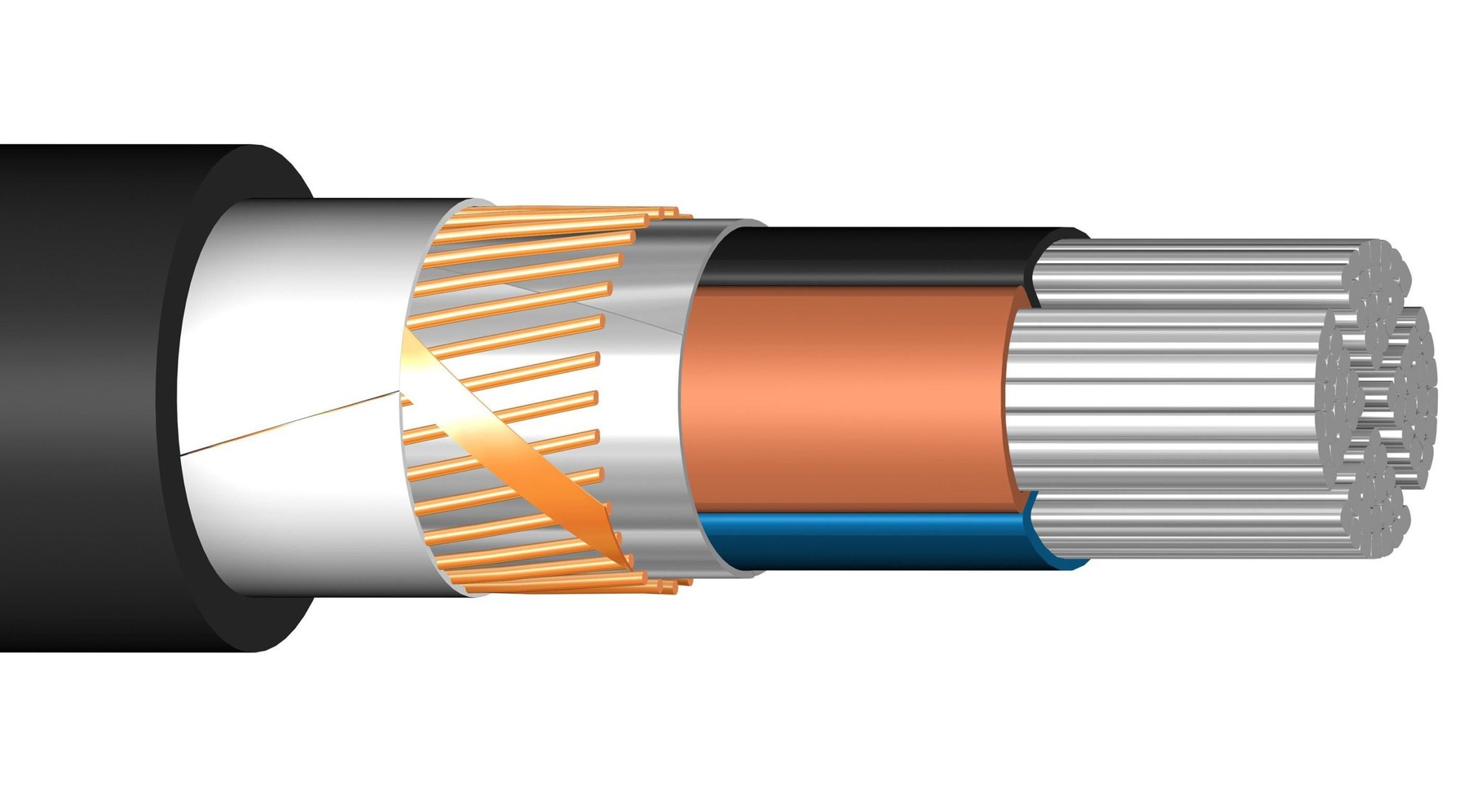

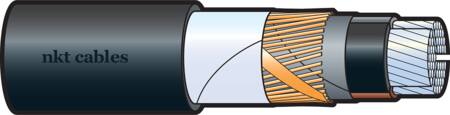

Teknisk tegning af NKT AXQJ forsyningskabel med sort kappe og synlige lag, kobberskærm og aluminiumsleder.Tegning af NKT AXQJ 3-lederkabel, hvor den sorte kappe er skåret op, så lagene og lederne ses.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 27/11 - torsdag d. 10/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 27/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket NKT
3-leder forsyningskabel til permanent installation i jord, vand og rør. Med 70 mm² aluminiumsledere, 21 mm² kobberskærm, halogenfri kappe og CPR-klasse Dca-s2,d2,a2. Læs mere…
  • Varenr.:
    3033410538
  • EAN nr.:
    5702950286668, 7394479008142
  • Typenr.:
    110703002D0500, 3033410538
pr. meter inkl. moms
344,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

AXQJ Dca 90 er et 1 kV forsyningskabel beregnet til permanent installation inden- og udendørs, i jord, vand og rør. Ved pløjning skal der udvises forsigtighed. AXQJ er registreret i databasen over byggeprodukter, der kan anvendes i Svanemærket byggeri.

Konstruktion og materialer

  • 3 aluminiumsledere, klasse 2 (fåtrådet), med et nominelt ledertværsnit på 70 mm².
  • Lederne er sektorformede. I kabelserien er ledere på 35–50 mm² runde, mens ledere på 70–300 mm² er sektorformede. Kabelgeometrien er rund.
  • Koncentrisk kobberleder/skærm på 21 mm², udført med kobbertråde og modspiral af kobber.
  • Kerneisolering: PEX (XLPE).
  • Sort, halogenfri og brandhæmmende kappe af polyolefin.
  • Ingen armering, blykappe eller separat beskyttelsesleder.

Elektriske og termiske data

  • Mærkespænding: 0,6/1 kV. Prøvespænding: 15 kV DC.
  • Maks. driftstemperatur og maks. ledertemperatur: 90 °C.
  • Maks. kortslutningstemperatur: 250 °C.
  • Min. håndteringstemperatur: -20 °C. Min. installationstemperatur: -20 °C. Maks. lagertemperatur: 40 °C.
  • Ledermodstand ved 20 °C: 0,443 Ω/km.
  • Maks. tilladeligt træk ved træk i lederen: 30 N/mm².
  • Ledermærkning: 3-leder: brun, sort og grå. 4-leder: blå, brun, sort og grå.

Mål og vægt

  • Udvendig diameter: 27,03 mm.
  • Min. bøjeradius: 8 x kabeldiameter, svarende til 216 mm for dette kabel.
  • Vægt: 1072 kg/km.

Brandklassifikation og standarder

  • CPR-brandklasse: Dca-s2,d2,a2.
  • Røgtæthed er angivet efter IEC 61034. Lav røgudvikling er angivet efter EN 61034-2 og IEC 61034-2.
  • Syrebestemmelse: IEC 60754-1 og EN 50267-2-1.
  • Ledningsevne og pH-ændring: IEC 60754-2 og EN 50267-2-3.
  • Halogenfri i henhold til IEC 60754-1, IEC 60754-2 og IEC 60754-3.
  • CE-overensstemmelse: Lavspændingsdirektivet. RoHS: Ja. REACH: Ja.

Specifikationer

  • Varenummer:
    3033410538
  • EAN nummer:
    5702950286668, 7394479008142
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    110703002D0500, 3033410538
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal ledere:
    3.0
  • Armering:
    Nej
  • Armering/forstærkning:
    Ingen
  • Beskyttelseslag:
    Ingen
  • Beskyttelsesleder:
    Nej
  • Blykappe:
    Nej
  • Brandhæmmende:
    I overensstemmelse med IEC/EN 60332-3-24
  • Certificeret som flyvepladsbelysningskabel:
    Nej
  • Certificeret til installation på skib:
    Nej
  • Egnet som installationskabel:
    Nej
  • Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:
    d2 (flammende dråber/partikler >10 sekunder)
  • Euro klasse surhedsgrad i henhold til EN 13501-6:
    a2
  • Farve yderkappe:
    Sort
  • Fiberoptiske elementer:
    Nej
  • Flammehæmmende i henhold til IEC 60332-1-2:
    Ja
  • Flammehæmmende i henhold til IEC 60332-3-21 (Cat A F/R):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-22 (Cat A):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-23 (Cat B):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-24 (Cat C):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-25 (Cat D):
    Nej
  • Funktionsdygtighed:
    Nej
  • Halogenfri (i.h.t. EN 60754-1 / 2):
    Ja
  • Halogenfri i henhold til IEC 60754-3:
    Ja
  • Halogenfri i henhold til IEC 60754-1:
    Ja
  • Halogenfri (i henhold til IEC 60754-2):
    Ja
  • Hjælpeleder-antal:
    0.0
  • Indvendig halvledende lag:
    Nej
  • Isolationsevne:
    Nej
  • Kabel geometri?:
    Rund
  • Koncentrisk leder:
    Kobber
  • Kredsløbsintegritet i henhold til IEC 60331-3:
    Ingen
  • Kredsløbsintegritet i henhold til IEC 60331-1:
    Ingen
  • Kredsløbsintegritet i henhold til IEC 60331-2:
    Ingen
  • Lamineret kappe:
    Nej
  • Langsgående vandtætte ledere:
    Nej
  • Lav røgudvikling i.h.t. EN 61034-2:
    Ja
  • Lav røgudvikling i.h.t. IEC 61034-2:
    Ja
  • Ledende belægning:
    Nej
  • Leder overflade:
    Blank
  • Lederform:
    Sektor-formet
  • Lederisolering:
    Polyolefin
  • Lederklasse:
    Klasse 2 = fåtrådet
  • Ledermærkning:
    Farve
  • Ledermateriale:
    Aluminium
  • Ledningsmodstand ved 20 °C:
    0.443 Ohm/km
  • Mærkespænding U0:
    0.6 kV
  • Mærking af ledere iflg. HD 308 S2:
    Ja
  • Materiale ydre beklædning:
    Polyolefin
  • Med beskyttelsesleder:
    Nej
  • Med gnaverbeskyttelse:
    Nej
  • Min. Tilladte bøjningsradius, permanent:
    216.0 mm
  • Nominel koncentrisk ledertværsnit:
    21.0 mm²
  • Nominel ledertværsnit:
    70.0 mm²
  • Nominel tværsnit for hjælpeledere:
    0.0 mm²
  • Oliebestandig (i.h.t. IEC 60811 til 404):
    Nej
  • Reaktionsklasse brand i henhold til EN 13501-6:
    Dca
  • Skærm:
    Ja
  • Skærm langsgående vandtæt:
    Nej
  • Smoke development class according to EN 13501-6:
    s2 (middel røgudvikling)
  • Specifikation kerneisolering:
    XLPE
  • Specifikation materiale ydre kappe:
    Andet
  • Tilladelig max. ledertemperatur:
    90.0 °C
  • Tilledning:
    Nej
  • Tværgående vandtæthed:
    Nej
  • Udvendig diameter:
    27.03 mm
  • Undergrund:
    Ja
  • Vægt:
    1072.0 kg/km
  • Velegnet som højspændingskabel:
    Nej
  • Velegnet som mellemspændingskabel:
    Nej
  • Ydre ledende lag:
    Nej
  • Producent/forhandler:
    NKT
