Kabel AXQJ 4x70/21 mm², 0,6/1 kV, Dca, sort, T500 - pr. meter

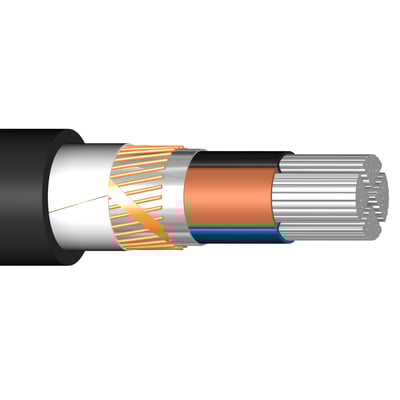

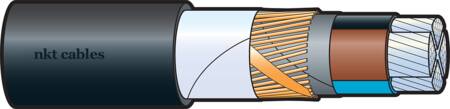

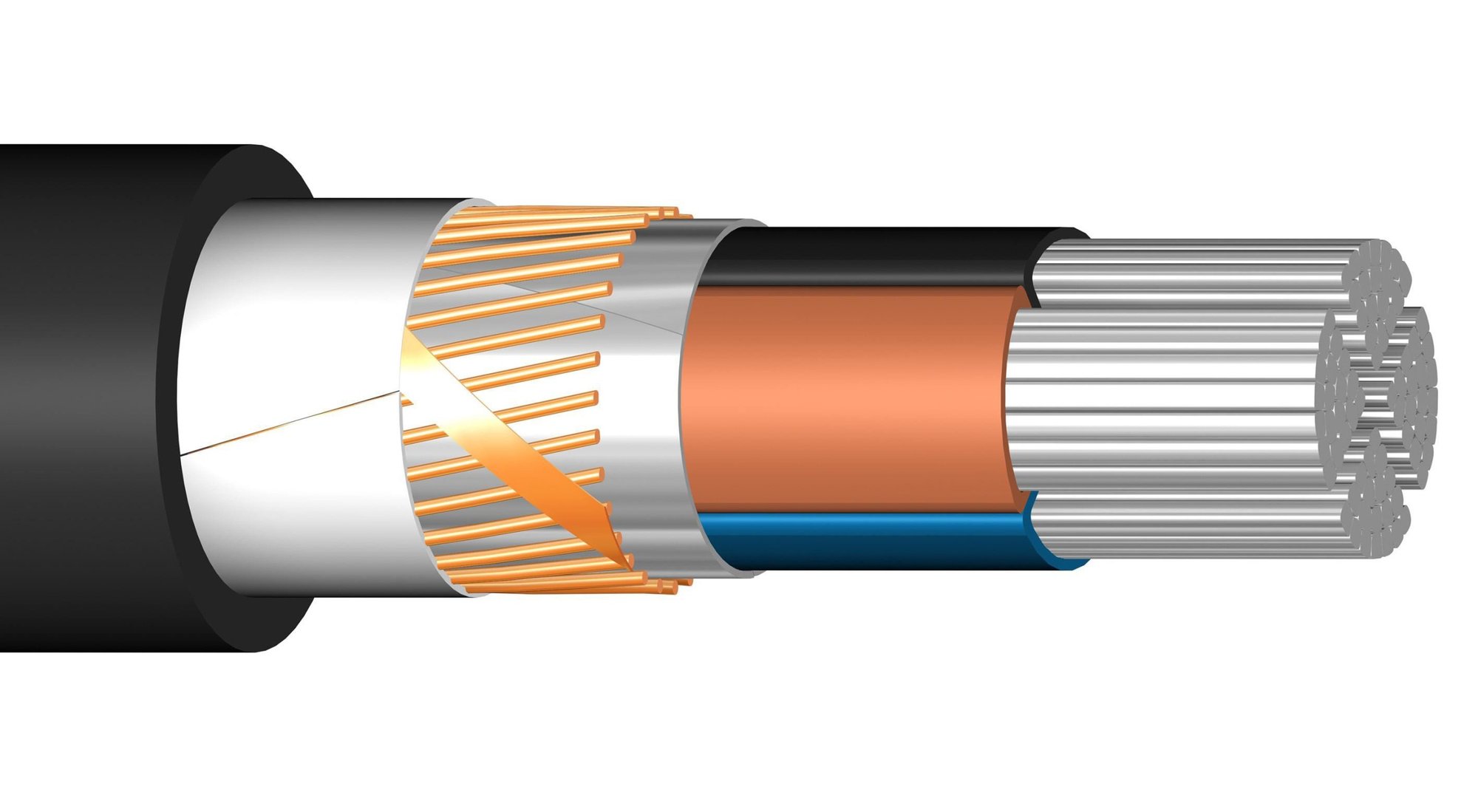

Teknisk tegning af NKT AXQJ-kabel 4x70/21 mm², hvor den sorte kappe og kabellets lag er trukket fra hinanden.Gennemskåret tegning af NKT AXQJ-forsyningskabel 4x70/21 mm² med sort yderkappe og synlige indre ledere.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 6/11 - onsdag d. 18/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket NKT
AXQJ-forsyningskabel med fire 70 mm² aluminiumsledere og 21 mm² kobberskærm. Til permanent installation i jord, vand og rør. Læs mere…
  • Varenr.:
    3033410541
  • EAN nr.:
    5702950286675, 7394479008159
  • Typenr.:
    110703011D0500, 3033410541
pr. meter inkl. moms
426,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Anvendelse

AXQJ Dca 90 er et forsyningskabel til permanent installation i jord, vand og rør. Kablet er beregnet til en mærkespænding på 0,6/1 kV.

Opbygning

  • Fire flertrådede aluminiumsledere, klasse 2, med et nominelt ledertværsnit på 70 mm².
  • Lederformen er sektorformet for tværsnit fra 70 til 300 mm². Kabelgeometrien er rund.
  • Kerneisolering: PEX/XLPE. Produktdata angiver også polyolefin som lederisoleringsmateriale.
  • Skærm af kobbertråde med modspiral af kobber; nominelt tværsnit for den koncentriske kobberleder er 21 mm².
  • Yderkappe af brandhæmmende polyolefin. Kappefarve: sort.
  • Halogenfri i henhold til IEC 60754-1, IEC 60754-2 og IEC 60754-3.

Elektriske og mekaniske data

  • Prøvespænding: 15 kV DC.
  • Ledningsmodstand ved 20 °C: 0,443 Ω/km.
  • Udvendig diameter: 31,45 mm. Vægt: 1.331 kg/km.
  • Mindste bøjeradius: 8 gange kabeldiameteren, svarende til cirka 252 mm.
  • Maksimalt tilladeligt træk ved træk i lederen: 30 N/mm².
  • Kablet har ikke beskyttelsesleder, armering eller blykapper. Det er ikke oliebestandigt og har ikke tværgående eller langsgående vandtæthed.

Temperatur og lederidentifikation

  • Maksimal driftstemperatur og maksimal ledertemperatur: 90 °C.
  • Maksimal kortslutningstemperatur: 250 °C.
  • Min. håndterings- og installationstemperatur: -20 °C. Maks. lagertemperatur: 40 °C.
  • Godkendt udetemperatur ved fast oplægning: -40 til 70 °C. Ved bevægeligt kabel: -20 til 70 °C.
  • Lederfarver for 4-lederkabel: blå, brun, sort og grå. Lederne er mærket efter HD 308 S2.

Brandklassifikation og standarder

  • CPR-klassifikation: Dca-s2, d2, a2 i henhold til EN 13501-6.
  • Røgtæthed: IEC 61034. Røgudviklingsklasse: s2.
  • Brandhæmmende i overensstemmelse med IEC/EN 60332-3-24.
  • Syrebestemmelse: IEC 60754-1 og EN 50267-2-1. Ledningsevne og pH-ændring: IEC 60754-2 og EN 50267-2-3.
  • CE-overensstemmelse i henhold til lavspændingsdirektivet. RoHS: ja. REACH: ja.

Identifikation

Varenummer: 3033410541. Typenumre: 110703011D0500 og 3033410541. EAN-numre: 5702950286675 og 7394479008159. AXQJ er registreret i databasen for byggeprodukter, der kan anvendes i Svanemærket byggeri.

Specifikationer

  • Varenummer:
    3033410541
  • EAN nummer:
    5702950286675, 7394479008159
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    110703011D0500, 3033410541
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal ledere:
    4.0
  • Armering:
    False
  • Armering/forstærkning:
    Ingen
  • Beskyttelseslag:
    Ingen
  • Beskyttelsesleder:
    False
  • Blykappe:
    False
  • Brandhæmmende:
    I overensstemmelse med IEC/EN 60332-3-24
  • Certificeret som flyvepladsbelysningskabel:
    False
  • Certificeret til installation på skib:
    False
  • Egnet som installationskabel:
    False
  • Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:
    d2 (flammende dråber/partikler >10 sekunder)
  • Euro klasse surhedsgrad i henhold til EN 13501-6:
    a2
  • Farve yderkappe:
    Sort
  • Fiberoptiske elementer:
    False
  • Flammehæmmende i henhold til IEC 60332-1-2:
    False
  • Funktionsdygtighed:
    Nej
  • Godkendt udetemperatur, bevægeligt kabel:
    -20 - 70 °C
  • Godkendt udetemperatur, fast oplagt kabel:
    -40 - 70 °C
  • Halogenfri (i.h.t. EN 60754-1 / 2):
    True
  • Halogenfri i henhold til IEC 60754-3:
    True
  • Hjælpeleder-antal:
    0.0
  • Indvendig halvledende lag:
    False
  • Isolationsevne:
    Nej
  • Kabel geometri?:
    Rund
  • Koncentrisk leder:
    Kobber
  • Kredsløbsintegritet i henhold til IEC 60331-3:
    Ingen
  • Lamineret kappe:
    False
  • Langsgående vandtætte ledere:
    False
  • Lav røgudvikling i.h.t. EN 61034-2:
    True
  • Lav røgudvikling i.h.t. IEC 61034-2:
    True
  • Ledende belægning:
    False
  • Leder overflade:
    Blank
  • Lederform:
    Sektor-formet
  • Lederisolering:
    Polyolefin
  • Lederklasse:
    Klasse 2 = fåtrådet
  • Ledermærkning:
    Farve
  • Ledermateriale:
    Aluminium
  • Ledningsmodstand ved 20 °C:
    0.443 Ohm/km
  • Mærkespænding U0:
    0.6 kV
  • Mærking af ledere iflg. HD 308 S2:
    True
  • Materiale ydre beklædning:
    Polyolefin
  • Med beskyttelsesleder:
    False
  • Med gnaverbeskyttelse:
    False
  • Min. Tilladte bøjningsradius, permanent:
    252.0 mm
  • Nominel koncentrisk ledertværsnit:
    21.0 mm²
  • Nominel ledertværsnit:
    70.0 mm²
  • Nominel spænding U:
    1.0 kV
  • Nominel tværsnit for hjælpeledere:
    0.0 mm²
  • Oliebestandig (i.h.t. IEC 60811 til 404):
    False
  • Reaktionsklasse brand i henhold til EN 13501-6:
    Dca
  • Skærm:
    True
  • Skærm langsgående vandtæt:
    False
  • Smoke development class according to EN 13501-6:
    s2 (middel røgudvikling)
  • Specifikation kerneisolering:
    XLPE
  • Specifikation materiale ydre kappe:
    Andet
  • Tilladelig max. ledertemperatur:
    90.0 °C
  • Tilledning:
    False
  • Tværgående vandtæthed:
    False
  • Udvendig diameter:
    31.45 mm
  • Undergrund:
    True
  • Vægt:
    1331.0 kg/km
  • Velegnet som højspændingskabel:
    False
  • Velegnet som mellemspændingskabel:
    False
  • Ydre ledende lag:
    False
  • Producent/forhandler:
    NKT
