Kabel EXQJ, 3 x 10/10 mm², Dca, sort, T500 - pr. meter

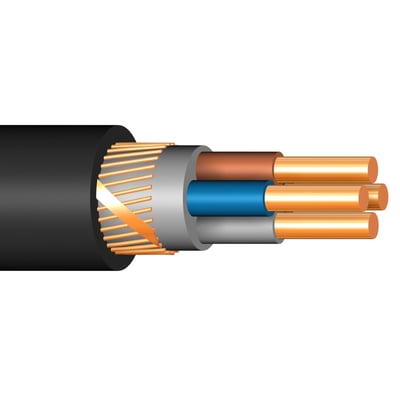

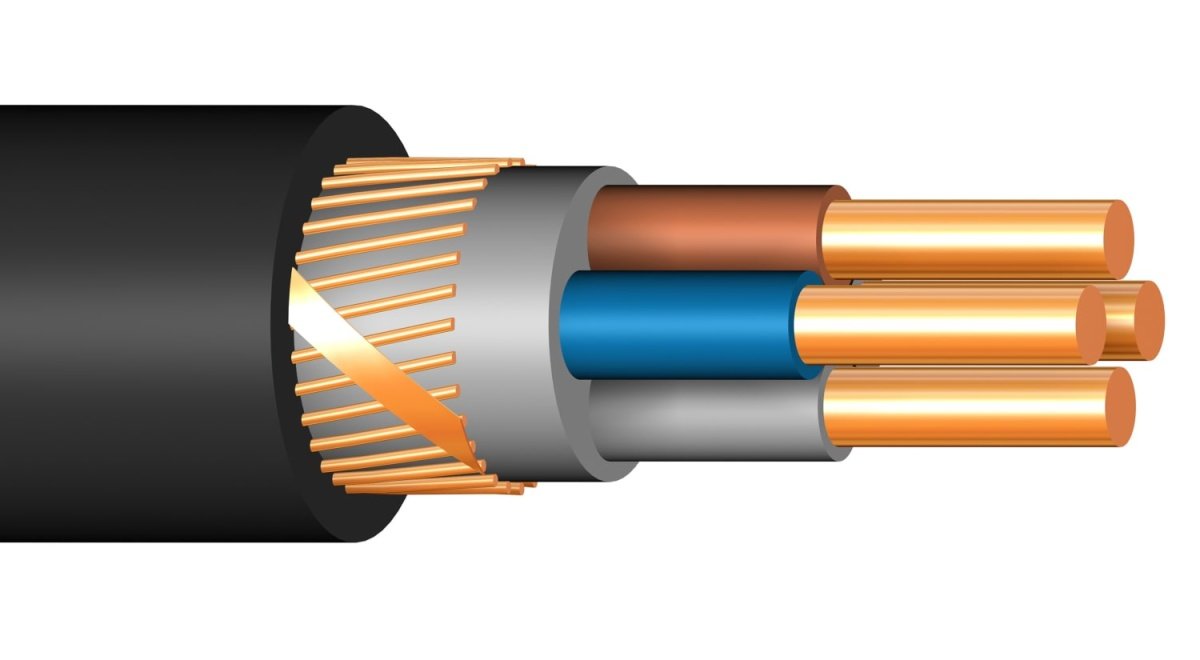

Tegning af opbygningen i NKT EXQJ-forsyningskabel med sort kappe, kobberskærm og synlige ledere.Tegning af NKT EXQJ-forsyningskabel set på langs med sort kappe, synlig kobberskærm og blotlagte ledere.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 27/11 - torsdag d. 10/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 27/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket NKT
Skærmet EXQJ-forsyningskabel, 0,6/1 kV, 3 x 10/10 mm², kobberledere og sort polyolefinkappe. CPR-klasse Dca-s2,d2,a2. Læs mere…
  • Varenr.:
    3033410868
  • EAN nr.:
    5702950286996, 7394479008364
  • Typenr.:
    112701012D0500, 3033410868
pr. meter inkl. moms
189,00 kr.

Måske interessant?

Beskrivelse

Anvendelse

EXQJ er et skærmet forsyningskabel til permanent installation inden- og udendørs, i jorden, i vand og i rør. Vær opmærksom ved pløjning. EXQJ er registreret i databasen for byggeprodukter, der kan anvendes i Svanemærket byggeri.

Konstruktion

  • 3 massive, runde kobberledere, klasse 1 iht. IEC 60228
  • Lederisolering af PEX/XLPE
  • Skærm og koncentrisk leder af kobber; skærmen består af glødet kobbertråd med modspiral af kobber
  • Sort, brandhæmmende polyolefinkappe
  • Rund kabelgeometri og blank lederoverflade
  • Fyld indgår i konstruktionen
  • Ingen armering, blykappe eller beskyttelseslag

Elektriske og mekaniske data

  • Mærkespænding: 0,6/1 kV
  • Prøvespænding: 15 kV DC
  • Nominelt ledertværsnit: 10 mm²; koncentrisk ledertværsnit: 10 mm²
  • Ledningsmodstand ved 20 °C: 1,83 Ω/km
  • Udvendig diameter: 16,63 mm
  • Vægt: 578 kg/km
  • Min. bøjeradius: 8 x kabeldiameter, svarende til 133 mm
  • Maks. tilladeligt træk ved træk i lederen: 50 N/mm²
  • Ingen hjælpeledere og ingen beskyttelsesleder

Temperatur og brandklassifikation

  • Maks. driftstemperatur og maks. ledertemperatur: 90 °C
  • Maks. kortslutningstemperatur: 250 °C
  • Min. håndterings- og installationstemperatur: -20 °C
  • Maks. lagertemperatur: 40 °C
  • Godkendt udetemperatur ved fast oplægning: -40 til 70 °C; ved bevægeligt kabel: -20 til 70 °C
  • CPR-klasse: Dca-s2,d2,a2 iht. EN 13501-6; s2 angiver middel røgudvikling, d2 flammende dråber eller partikler i mere end 10 sekunder, og a2 surhedsgrad
  • Halogenfri iht. EN 60754-1/2 og IEC 60754-1, 60754-2 og 60754-3
  • Lav røgudvikling iht. EN 61034-2 og IEC 61034-2
  • Flammehæmmende iht. IEC 60332-1-2
  • Ingen kredsløbsintegritet iht. IEC 60331-1, IEC 60331-2 eller IEC 60331-3

Mærkning og øvrige oplysninger

Lederne i 3-lederudgaven identificeres med brun, sort og grå. Den angivne identifikation for 4-lederudgaven er blå, brun, sort og grå. Lederidentifikation følger HD 308 S2, og kablet har metermærkning. Et eksempel på mærkning i leverandørdata er EXQJ 0,6/1 kV 4 x 2,5/2,5.

Kablet er ikke oliebestandigt og har ikke gnaverbeskyttelse eller fiberoptiske elementer. Det er ikke angivet som egnet til mellemspænding, højspænding, installation på skib eller flyvepladsbelysning. CE-overensstemmelse: lavspændingsdirektivet. RoHS: ja. REACH: ja.

Produktnummer: 3033410868. Typenumre: 112701012D0500 og 3033410868. EAN-numre: 5702950286996 og 7394479008364.

Specifikationer

  • Varenummer:
    3033410868
  • EAN nummer:
    5702950286996, 7394479008364
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    112701012D0500, 3033410868
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal ledere:
    3.0
  • Armering:
    Nej
  • Armering/forstærkning:
    Ingen
  • Beskyttelseslag:
    Ingen
  • Beskyttelsesleder:
    Nej
  • Blykappe:
    Nej
  • Brandhæmmende:
    I overensstemmelse med IEC/EN 60332-3-24
  • Certificeret som flyvepladsbelysningskabel:
    Nej
  • Certificeret til installation på skib:
    Nej
  • Egnet som installationskabel:
    Nej
  • Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:
    d2 (flammende dråber/partikler >10 sekunder)
  • Euro klasse surhedsgrad i henhold til EN 13501-6:
    a2
  • Farve yderkappe:
    Sort
  • Fiberoptiske elementer:
    Nej
  • Flammehæmmende i henhold til IEC 60332-1-2:
    Ja
  • Flammehæmmende i henhold til IEC 60332-3-21 (Cat A F/R):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-22 (Cat A):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-23 (Cat B):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-24 (Cat C):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-25 (Cat D):
    Nej
  • Funktionsdygtighed:
    Nej
  • Godkendt udetemperatur, bevægeligt kabel:
    -20 - 70 °C
  • Godkendt udetemperatur, fast oplagt kabel:
    -40 - 70 °C
  • Halogenfri (i.h.t. EN 60754-1 / 2):
    Ja
  • Halogenfri i henhold til IEC 60754-3:
    Ja
  • Halogenfri i henhold til IEC 60754-1:
    Ja
  • Halogenfri (i henhold til IEC 60754-2):
    Ja
  • Hjælpeleder-antal:
    0.0
  • Indvendig halvledende lag:
    Nej
  • Isolationsevne:
    Nej
  • Kabel geometri?:
    Rund
  • Koncentrisk leder:
    Kobber
  • Kredsløbsintegritet i henhold til IEC 60331-3:
    Ingen
  • Kredsløbsintegritet i henhold til IEC 60331-1:
    Ingen
  • Kredsløbsintegritet i henhold til IEC 60331-2:
    Ingen
  • Lamineret kappe:
    Nej
  • Langsgående vandtætte ledere:
    Nej
  • Lav røgudvikling i.h.t. EN 61034-2:
    Ja
  • Lav røgudvikling i.h.t. IEC 61034-2:
    Ja
  • Ledende belægning:
    Nej
  • Leder overflade:
    Blank
  • Lederform:
    Rund
  • Lederisolering:
    Polyolefin
  • Lederklasse:
    Klasse 1 = massiv
  • Ledermærkning:
    Farve
  • Ledermateriale:
    Kobber
  • Ledningsmodstand ved 20 °C:
    1.83 Ohm/km
  • Mærkespænding U0:
    0.6 kV
  • Mærking af ledere iflg. HD 308 S2:
    Ja
  • Materiale ydre beklædning:
    Polyolefin
  • Med beskyttelsesleder:
    Nej
  • Med gnaverbeskyttelse:
    Nej
  • Min. Tilladte bøjningsradius, permanent:
    133.0 mm
  • Nominel koncentrisk ledertværsnit:
    10.0 mm²
  • Nominel ledertværsnit:
    10.0 mm²
  • Nominel tværsnit for hjælpeledere:
    0.0 mm²
  • Oliebestandig (i.h.t. IEC 60811 til 404):
    Nej
  • Reaktionsklasse brand i henhold til EN 13501-6:
    Dca
  • Skærm:
    Ja
  • Skærm langsgående vandtæt:
    Nej
  • Smoke development class according to EN 13501-6:
    s2 (middel røgudvikling)
  • Specifikation kerneisolering:
    XLPE
  • Specifikation materiale ydre kappe:
    Andet
  • Tilladelig max. ledertemperatur:
    90.0 °C
  • Tilledning:
    Nej
  • Tværgående vandtæthed:
    Nej
  • Udvendig diameter:
    16.63 mm
  • Undergrund:
    Ja
  • Vægt:
    578.0 kg/km
  • Velegnet som højspændingskabel:
    Nej
  • Velegnet som mellemspændingskabel:
    Nej
  • Ydre ledende lag:
    Nej
  • Producent/forhandler:
    NKT
