Kabel EXQJ, 4 x 10/10 mm², Dca, sort, T500 - pr. meter

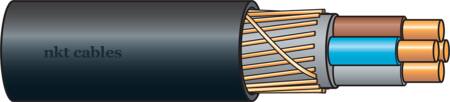

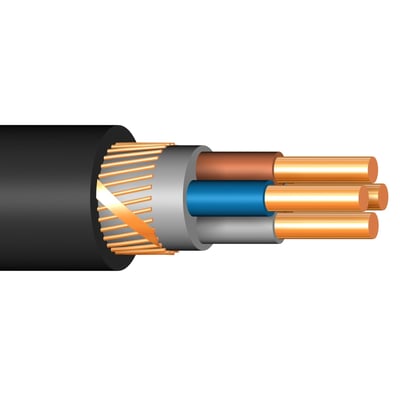

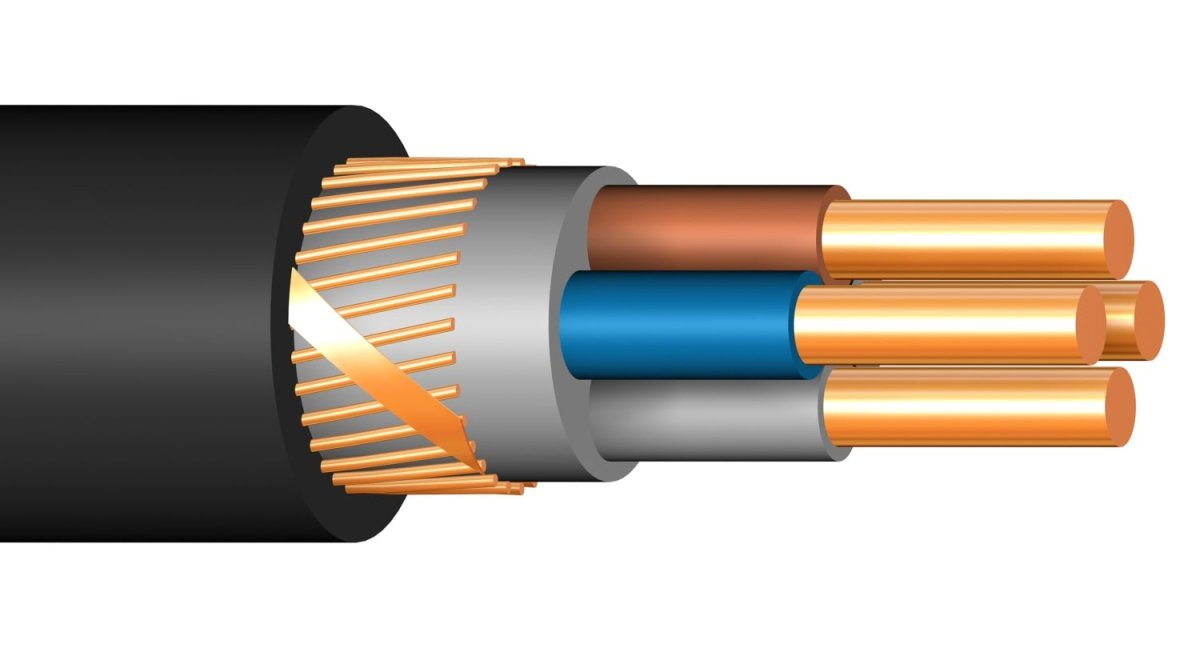

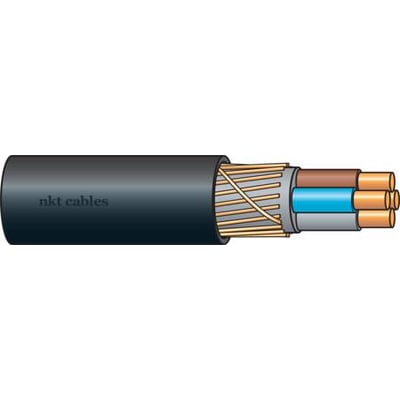

Tegning af NKT EXQJ-forsyningskabel, 4 x 10/10 mm², med sort kappe og synlige ledere i tværsnittet.NKT EXQJ-forsyningskabel, 4 x 10/10 mm², vist i gennemskåret tegning med kobberskærm og ledere.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 6/11 - onsdag d. 18/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket NKT
EXQJ Dca-forsyningskabel, 0,6/1 kV, med fire 10 mm² ledere og 10 mm² koncentrisk kobberleder. Sort kappe til fast installation inde og ude. Læs mere…
  • Varenr.:
    3033410910
  • EAN nr.:
    5702950287030, 7394479008401
  • Typenr.:
    112701017D0500, 3033410910
pr. meter inkl. moms
189,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Om produktet

EXQJ er et forsyningskabel med mærkespænding på 0,6/1 kV. Det er beregnet til permanent installation inden- og udendørs, i jorden, i vand og i rør. Ved pløjning skal der udvises forsigtighed. EXQJ er registreret i databasen for byggeprodukter, der kan anvendes i Svanemærket byggeri.

Konstruktion

  • Fire massive kobberledere, klasse 1 efter IEC 60228, med nominelt ledertværsnit på 10 mm².
  • Koncentrisk kobberleder på 10 mm² samt skærm af glødet kobbertråd med modspiral af kobber.
  • Kerneisolering af PEX/XLPE og kappe af brandhæmmende polyolefin.
  • Rundt kabel med sort yderkappe. Uden armering, blykappe og beskyttelseslag.
  • Ledermærkning efter HD 308 S2. For 4-ledere er farverne blå, brun, sort og grå.

Tekniske data

  • Mærkespænding: 0,6/1 kV.
  • Prøvespænding: 15 kV DC.
  • Maks. driftstemperatur og ledertemperatur: 90 °C.
  • Maks. kortslutningstemperatur: 250 °C.
  • Min. håndterings- og installationstemperatur: -20 °C.
  • Maks. lagertemperatur: 40 °C.
  • Godkendt udetemperatur ved fast oplægning: -40 til 70 °C; ved bevægeligt kabel: -20 til 70 °C.
  • Udvendig diameter: 17,86 mm.
  • Min. bøjeradius: 8 x kabeldiameter, svarende til 143 mm.
  • Maks. tilladeligt træk ved træk i lederen: 50 N/mm².
  • Ledningsmodstand ved 20 °C: 1,83 Ω/km.
  • Vægt: 683 kg/km.

Brandegenskaber og klassificering

Kablet er halogenfrit efter EN 60754-1/2 og IEC 60754-3 og brandhæmmende efter IEC/EN 60332-3-24. Produktdata angiver lav røgudvikling efter EN og IEC 61034-2. Ved brand er røgen beskrevet som fri for korroderende gasser og med lav røgtæthed.

  • CPR-klasse: Dca-s2, d2, a2.
  • s2: middel røgudvikling.
  • d2: flammende dråber eller partikler i mere end 10 sekunder.
  • a2: surhedsgradsklasse.

Mærkning og overensstemmelse

Kablet er metermærket. Eksempel på mærkning: EXQJ 0,6/1 kV 4x2,5/2,5. CE-overensstemmelse i henhold til lavspændingsdirektivet. RoHS: Ja. REACH: Ja.

  • Varenummer: 3033410910.
  • Typenumre: 112701017D0500 og 3033410910.
  • EAN-numre: 5702950287030 og 7394479008401.

Specifikationer

  • Varenummer:
    3033410910
  • EAN nummer:
    5702950287030, 7394479008401
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    112701017D0500, 3033410910
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal ledere:
    4.0
  • Armering:
    False
  • Armering/forstærkning:
    Ingen
  • Beskyttelseslag:
    Ingen
  • Beskyttelsesleder:
    False
  • Blykappe:
    False
  • Brandhæmmende:
    I overensstemmelse med IEC/EN 60332-3-24
  • Certificeret som flyvepladsbelysningskabel:
    False
  • Certificeret til installation på skib:
    False
  • Egnet som installationskabel:
    False
  • Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:
    d2 (flammende dråber/partikler >10 sekunder)
  • Euro klasse surhedsgrad i henhold til EN 13501-6:
    a2
  • Farve yderkappe:
    Sort
  • Fiberoptiske elementer:
    False
  • Flammehæmmende i henhold til IEC 60332-1-2:
    False
  • Funktionsdygtighed:
    Nej
  • Godkendt udetemperatur, bevægeligt kabel:
    -20 - 70 °C
  • Godkendt udetemperatur, fast oplagt kabel:
    -40 - 70 °C
  • Halogenfri (i.h.t. EN 60754-1 / 2):
    True
  • Halogenfri i henhold til IEC 60754-3:
    True
  • Hjælpeleder-antal:
    0.0
  • Indvendig halvledende lag:
    False
  • Isolationsevne:
    Nej
  • Kabel geometri?:
    Rund
  • Koncentrisk leder:
    Kobber
  • Kredsløbsintegritet i henhold til IEC 60331-3:
    Ingen
  • Lamineret kappe:
    False
  • Langsgående vandtætte ledere:
    False
  • Lav røgudvikling i.h.t. EN 61034-2:
    True
  • Lav røgudvikling i.h.t. IEC 61034-2:
    True
  • Ledende belægning:
    False
  • Leder overflade:
    Blank
  • Lederform:
    Rund
  • Lederisolering:
    Polyolefin
  • Lederklasse:
    Klasse 1 = massiv
  • Ledermærkning:
    Farve
  • Ledermateriale:
    Kobber
  • Ledningsmodstand ved 20 °C:
    1.83 Ohm/km
  • Mærkespænding U0:
    0.6 kV
  • Mærking af ledere iflg. HD 308 S2:
    True
  • Materiale ydre beklædning:
    Polyolefin
  • Med beskyttelsesleder:
    False
  • Med gnaverbeskyttelse:
    False
  • Min. Tilladte bøjningsradius, permanent:
    143.0 mm
  • Nominel koncentrisk ledertværsnit:
    10.0 mm²
  • Nominel ledertværsnit:
    10.0 mm²
  • Nominel tværsnit for hjælpeledere:
    0.0 mm²
  • Oliebestandig (i.h.t. IEC 60811 til 404):
    False
  • Reaktionsklasse brand i henhold til EN 13501-6:
    Dca
  • Skærm:
    True
  • Skærm langsgående vandtæt:
    False
  • Smoke development class according to EN 13501-6:
    s2 (middel røgudvikling)
  • Specifikation kerneisolering:
    XLPE
  • Specifikation materiale ydre kappe:
    Andet
  • Tilladelig max. ledertemperatur:
    90.0 °C
  • Tilledning:
    False
  • Tværgående vandtæthed:
    False
  • Udvendig diameter:
    17.86 mm
  • Undergrund:
    True
  • Vægt:
    683.0 kg/km
  • Velegnet som højspændingskabel:
    False
  • Velegnet som mellemspændingskabel:
    False
  • Ydre ledende lag:
    False
  • Producent/forhandler:
    NKT
