Beskrivelse
EXQJ Dca 90-forsyningskabel til 0,6/1 kV. Kablet er beregnet til permanent installation indendørs og udendørs samt i jord, vand og rør. Ved pløjning skal der udvises forsigtighed.

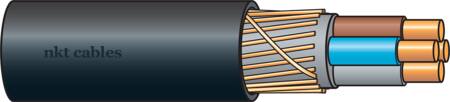

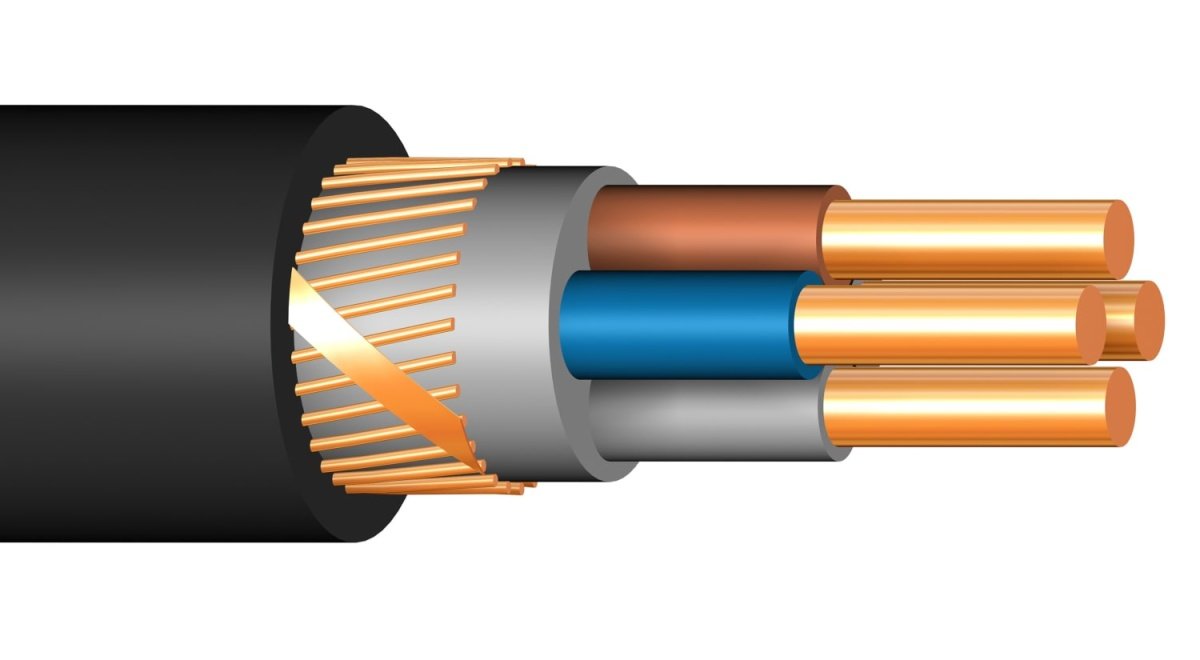

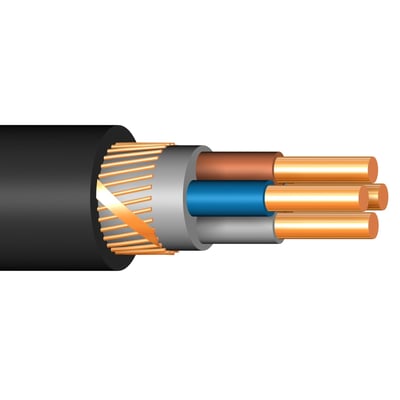

Konstruktion og mærkning
- Fem ledere med et nominelt ledertværsnit på 6 mm²; kabelbetegnelsen er 4x6/6.
- Massive, udglødede kobberledere, klasse 1 efter IEC 60228, med rund lederform og blank overflade.
- Leverandørbeskrivelsen angiver PEX-isolering, mens produktattributterne angiver polyolefin som lederisolering.
- Skærm af glødet kobbertråd med modspiral af kobber. Koncentrisk leder af kobber med tværsnit på 6 mm².
- Yderkappe af brandhæmmende polyolefin. Kappefarven er sort.
- Leverandørens mærkningseksempel er EXQJ 0,6/1 kV 4x2,5/2,5. Kabeltypen har metermærkning.
Anvendelse og brandegenskaber
Kablet er halogenfrit efter IEC 60754-1, IEC 60754-2, IEC 60754-3 og EN 60754-1/2. Det er flammehæmmende efter IEC/EN 60332-1-2. Ved brand angives røgen at være fri for korroderende gasser og have lav røgtæthed. Lav røgudvikling er angivet efter EN 61034-2 og IEC 61034-2.
CPR-brandklassen er Dca-s2,d2,a2 efter EN 13501-6: Dca-reaktionsklasse, s2-røgudvikling, d2-flammende dråber eller partikler over 10 sekunder og a2-surhedsgrad. EXQJ er registreret i databasen over byggeprodukter, der kan anvendes i Svanemærket byggeri.
Tekniske data
- Mærkespænding: 0,6/1 kV; mærkespænding U0: 1000 V.
- Prøvespænding: 15 kV DC.
- Maks. driftstemperatur: 90 °C.
- Maks. ledertemperatur: 90 °C.
- Maks. kortslutningstemperatur: 250 °C.
- Håndterings- og installationstemperatur: min. -20 °C.
- Lagertemperatur: maks. 40 °C.
- Godkendt udetemperatur for bevægeligt kabel: -20 til 70 °C; for fast oplagt kabel: -30 til 60 °C.
- Lederidentifikation med jord (G): 4-leder, blå, brun, sort og grå. Lederne er mærket efter HD 308 S2.
- Udvendig diameter: 16,6 mm. Min. bøjeradius: 8 x kabeldiameter, svarende til 132,8 mm.
- Maks. tilladeligt træk ved træk i lederen: 50 N/mm².
- Ledningsmodstand ved 20 °C: 3,08 Ohm/km. Vægt: 460 kg/km.
Overensstemmelse
CE-overensstemmelse med Lavspændingsdirektivet. RoHS: ja. REACH: ja.
Specifikationer
-
Varenummer:3033410907
-
EAN nummer:5702950287023, 7394479008395Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:112701016D0500, 3033410907Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal ledere:5.0
-
Armering:Nej
-
Armering/forstærkning:Ingen
-
Beskyttelseslag:Ingen
-
Beskyttelsesleder:Nej
-
Blykappe:Nej
-
Brandhæmmende:Iht. IEC/EN 60332-1-2
-
Certificeret som flyvepladsbelysningskabel:Nej
-
Certificeret til installation på skib:Nej
-
Egnet som installationskabel:Nej
-
Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:d2 (flammende dråber/partikler >10 sekunder)
-
Euro klasse surhedsgrad i henhold til EN 13501-6:a2
-
Farve yderkappe:Sort
-
Flammehæmmende i henhold til IEC 60332-1-2:Ja
-
Flammehæmmende i henhold til IEC 60332-3-21 (Cat A F/R):Nej
-
Flammehæmmende i henhold til IEC 60332-3-22 (Cat A):Nej
-
Flammehæmmende i henhold til IEC 60332-3-23 (Cat B):Nej
-
Flammehæmmende i henhold til IEC 60332-3-24 (Cat C):Nej
-
Flammehæmmende i henhold til IEC 60332-3-25 (Cat D):Nej
-
Funktionsdygtighed:Nej
-
Godkendt udetemperatur, bevægeligt kabel:-20 - 70 °C
-
Godkendt udetemperatur, fast oplagt kabel:-30 - 60 °C
-
Halogenfri (i.h.t. EN 60754-1 / 2):Ja
-
Halogenfri i henhold til IEC 60754-3:Ja
-
Halogenfri i henhold til IEC 60754-1:Ja
-
Halogenfri (i henhold til IEC 60754-2):Ja
-
Hjælpeleder-antal:0.0
-
Indvendig halvledende lag:Nej
-
Isolationsevne:Nej
-
Kabel geometri?:Rund
-
Koncentrisk leder:Kobber
-
Kredsløbsintegritet i henhold til IEC 60331-3:Ingen
-
Kredsløbsintegritet i henhold til IEC 60331-1:Ingen
-
Kredsløbsintegritet i henhold til IEC 60331-2:Ingen
-
Kuldebestandig i.h.t. EN 60811-504 + 505 + 506:Nej
-
Langsgående vandtætte ledere:Nej
-
Lav røgudvikling i.h.t. EN 61034-2:Ja
-
Lav røgudvikling i.h.t. IEC 61034-2:Ja
-
Ledende belægning:Nej
-
Leder overflade:Blank
-
Lederfarve:Sort
-
Lederform:Rund
-
Lederisolering:Polyolefin
-
Lederklasse:Klasse 1 = massiv
-
Ledermærkning:Farve
-
Ledermateriale:Kobber
-
Ledningsmodstand ved 20 °C:3.08 Ohm/km
-
Mærkespænding U0:1000.0 V
-
Mærking af ledere iflg. HD 308 S2:Ja
-
Materiale ydre beklædning:Polyolefin
-
Med beskyttelsesleder:Nej
-
Med gnaverbeskyttelse:Nej
-
Min. Tilladte bøjningsradius, permanent:132.8 mm
-
Nominel koncentrisk ledertværsnit:6.0
-
Nominel ledertværsnit:6.0 mm²
-
Nominel spænding U:1.0 V
-
Nominel tværsnit for hjælpeledere:0.0
-
Oliebestandig (i.h.t. IEC 60811 til 404):Nej
-
Reaktionsklasse brand i henhold til EN 13501-6:Dca
-
Skærm:Ja
-
Skærm langsgående vandtæt:Nej
-
Smoke development class according to EN 13501-6:s2 (middel røgudvikling)
-
Snoede leder:Nej
-
Specifikation kerneisolering:Andet
-
Specifikation materiale ydre kappe:Andet
-
Tilladelig max. ledertemperatur:90.0 °C
-
Tilledning:Nej
-
Tværgående vandtæthed:Nej
-
Udvendig diameter:16.6 mm
-
Undergrund:Ja
-
Vægt:460.0 kg/km
-
Velegnet som højspændingskabel:Nej
-
Velegnet som mellemspændingskabel:Nej
-
Ydre ledende lag:Nej
-
Producent/forhandler:NKT
