DIN 46235 Al/Cu-kabelsko AKK50-10DIN, 50/70 mm², RM/RE, M10

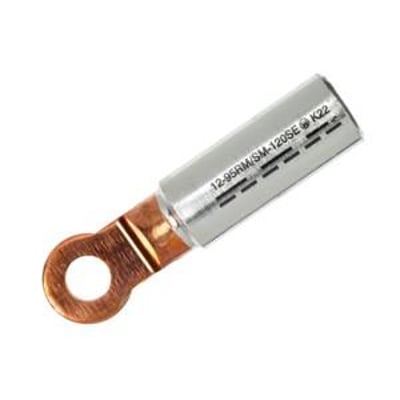

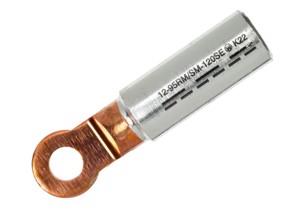

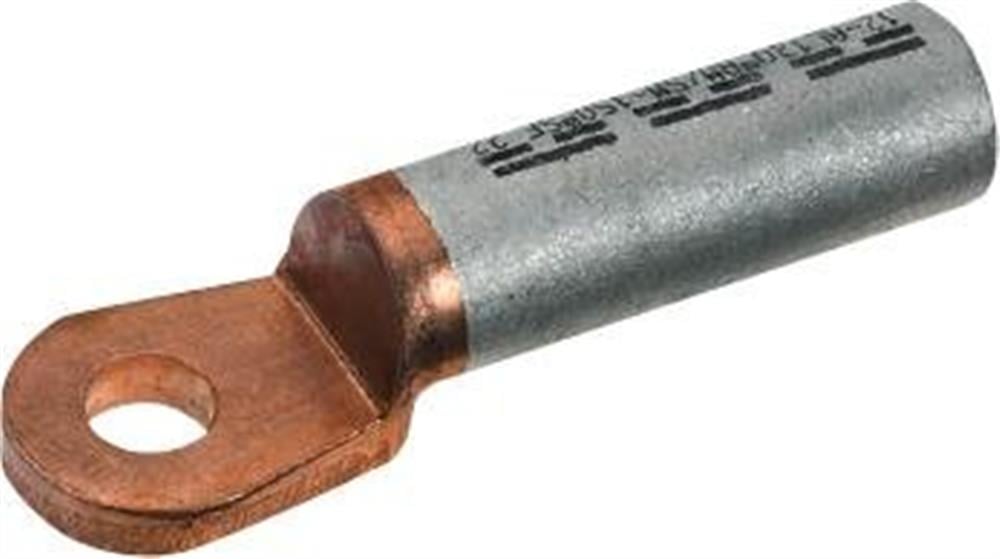

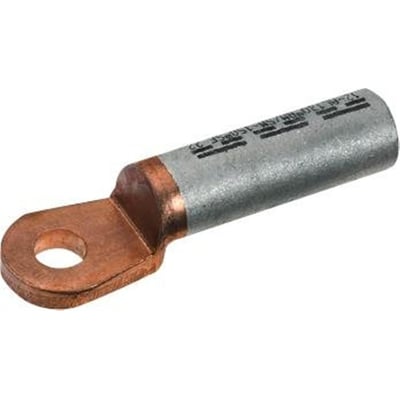

Elpress bimetalkabelsko AKK50-10DIN til 50/70 mm², med kobberfarvet M10-lask og sølvfarvet kabelrør.Elpress bimetalkabelsko AKK50-10DIN set fra en anden vinkel med M10-hul og mærkning på det sølvfarvede kabelrør.
Midlertidigt udsolgt
Se alt fra mærket Elpress
Bimetalkabelsko med M10-lask, til 50 mm² flerkoret eller 70 mm² massiv Al-leder. Sekskantspresning efter DIN og KZ-tal 16. Læs mere…
  • Varenr.:
    2921612504
  • EAN nr.:
    5703484612503
  • Typenr.:
    3406-124000, AKK50-10DIN
pr. stk. inkl. moms
111,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Denne bimetalkabelsko efter DIN 46235 er beregnet til 50 mm² flerkoret Al-leder, klasse 2, og 70 mm² massiv Al-leder, klasse 1, i henhold til IEC 60228. Kabelskoen har M10-lask og er udført i aluminium og kobber: Al DIN 40501 og E-Cu DIN 40500. Den er beregnet til sekskantspresning efter DIN.

Kompatibilitet og specifikationer

  • Nominelt tværsnit: 50 mm² for RM/SM og 70 mm² for SE.
  • Bolthul og tilslutningsgevind: M10.
  • Tværsnitsform: rund eller sektorformet.
  • KZ-tal for pressebakke: 16.
  • Anvendes sammen med PV550 og PVL550.
  • Ikke egnet til Al/St-kabler.

Mærkning på kabelskoen

Antal og placering af presninger er markeret på kabelskoen. Eksempel på mærkning: 16 AL10X50/70SE = AK50-10DIN.

  • 10 angiver bolthul til M10.
  • 50SM/RM angiver tværsnit for flerkoret leder i mm².
  • 70SE/RE angiver tværsnit for massiv leder i mm².
  • 16 angiver KZ-tal for pressebakken.
  • RE: rund massiv leder, klasse 1.
  • RM: rund flerkoret leder, klasse 2.
  • SE: sektorformet massiv leder, klasse 1.
  • SM: sektorformet flerkoret leder, klasse 2.

Identifikation

  • Typebetegnelse: 3406-124000, AKK50-10DIN.
  • Varenummer: 2921612504.
  • EAN: 5703484612503.

Specifikationer

  • Varenummer:
    2921612504
  • EAN nummer:
    5703484612503
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3406-124000, AKK50-10DIN
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Kabelsko
  • Egnet til Al/St-kabler:
    False
  • Materiale:
    Aluminium/kobber
  • Materiale:
    Al-Cu ( Aluminium / Kobber )
  • Nominelle tværsnit aluminium, SE:
    70 - 70 mm²
  • Skruestørrelse:
    10mm
  • Størrelse:
    50 / 70mm2
  • Tilslutningsgevind, metrisk dimension:
    10.0
  • Tværsnitsform:
    Rundt/sektor-formet
  • Producent/forhandler:
    Elpress
