Wibe kabelstige KHZP, 200 mm, FZV, 6 meter - 6 meter

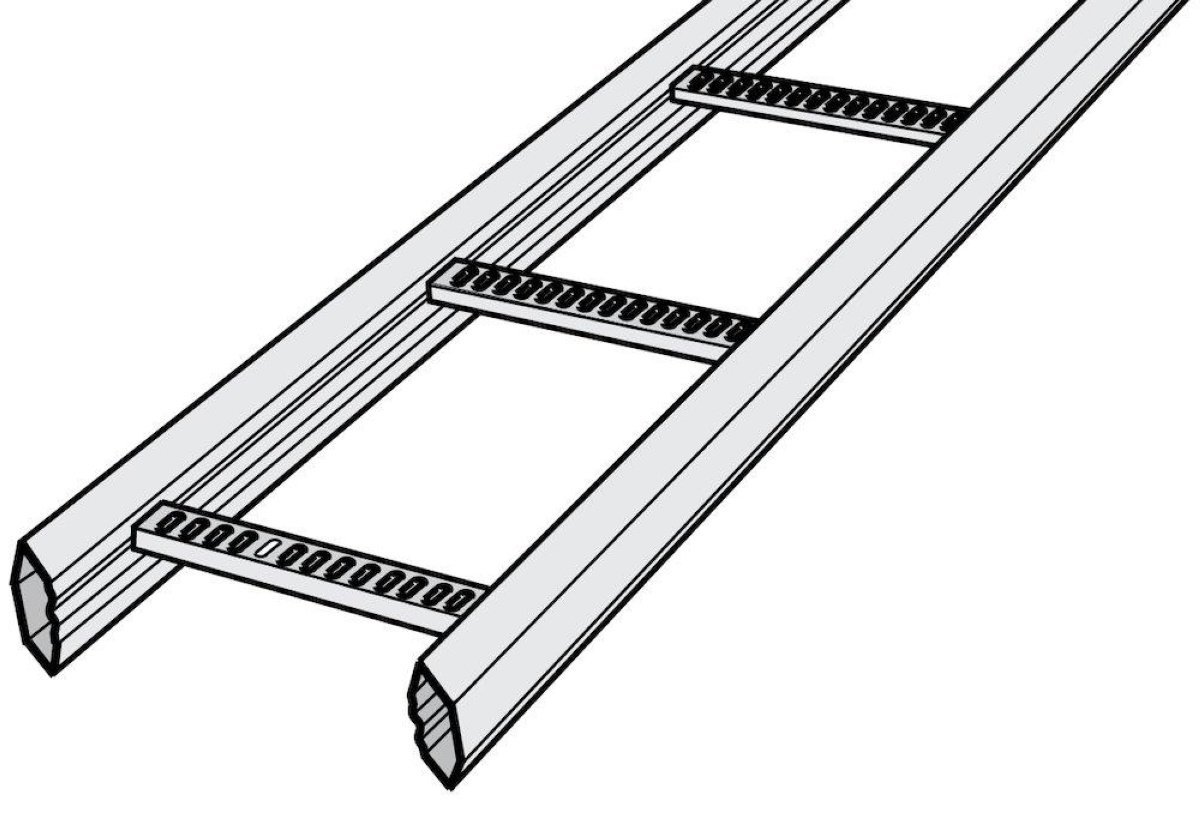

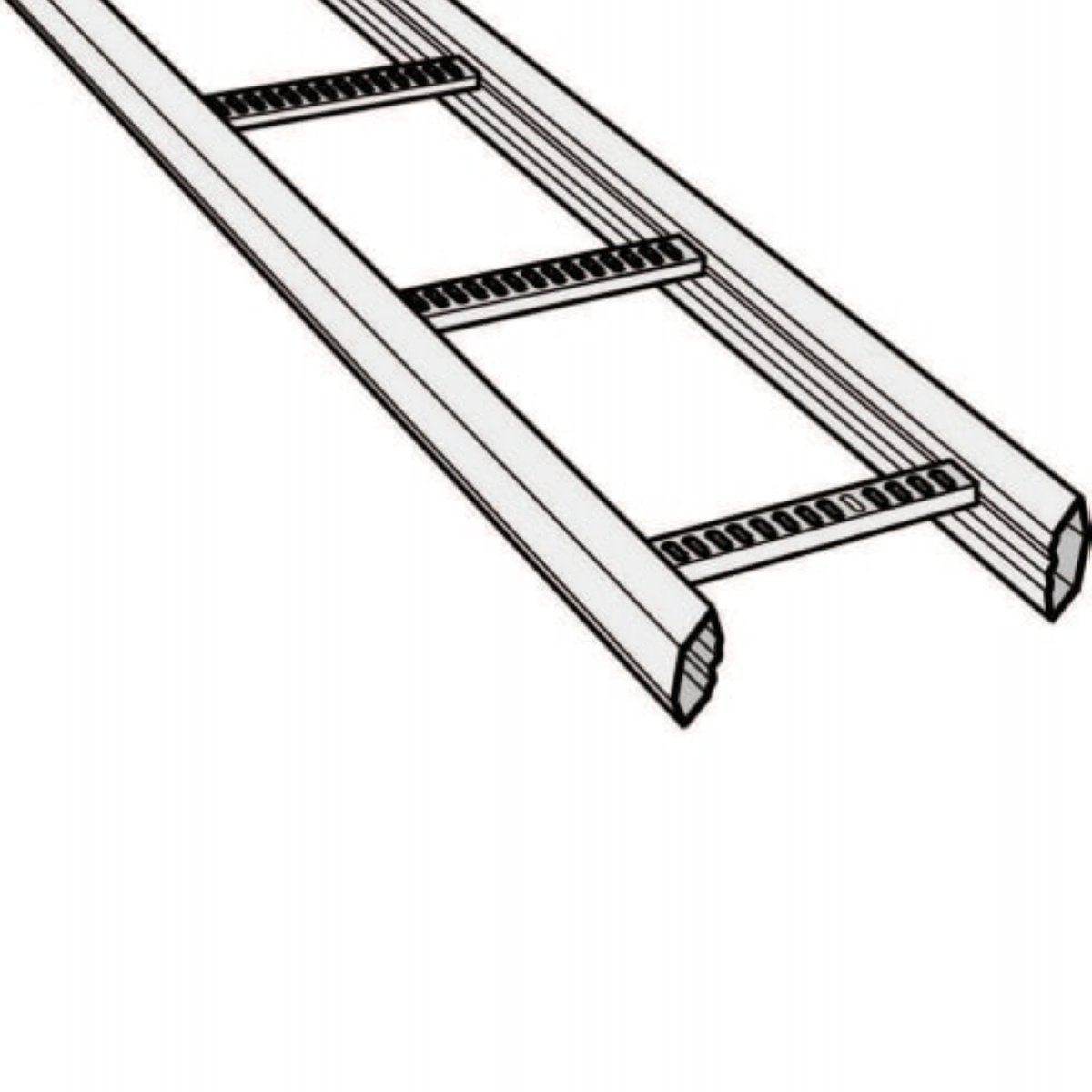

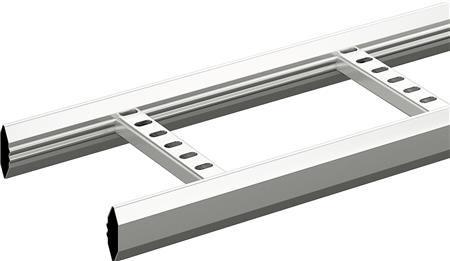

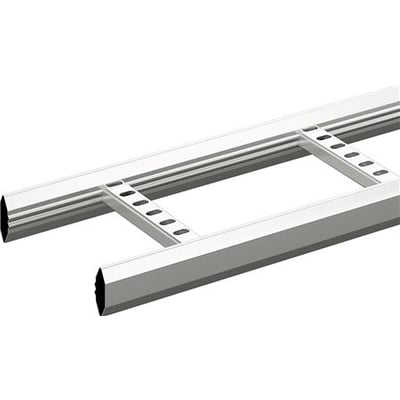

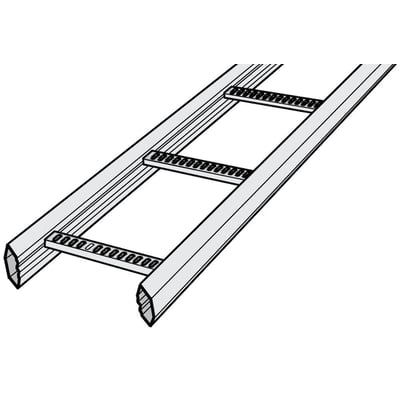

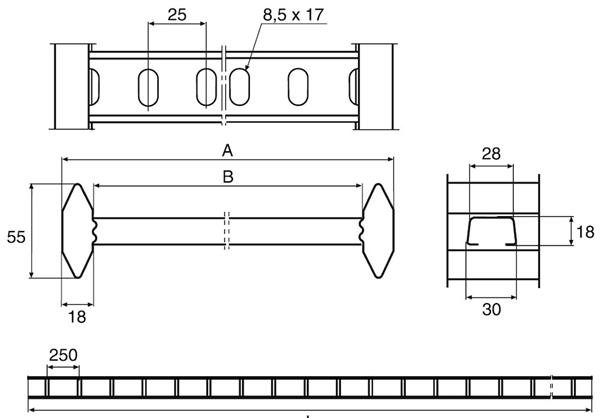

Illustration af Wibe KHZP kabelstige i varmgalvaniseret stål med lukkede sideprofiler og perforerede trin.Måltegning af Wibe KHZP kabelstige med mål for trin, sideprofil og højde på 55 mm.Wibe KHZP kabelstige set skråt ovenfra med perforerede trin mellem de lukkede sideprofiler.Skitse af Wibe KHZP kabelstige set skråt fra enden med tværgående trin og lukkede sideprofiler.
PRISGARANTI
100+ stk. på lager
Levering til din adresse 99,00 kr. (leveres tirsdag d. 17/11 - onsdag d. 18/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Tirsdag d. 17/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Wibe
Varmgalvaniseret kabelstige i stål til mellemtunge belastninger. 6 meter lang, 200 mm bred og 55 mm høj med perforerede trin. Læs mere…
  • Varenr.:
    8037306465
  • EAN nr.:
    7321677185634
  • Typenr.:
    718563, 8037306465
Længde á 6 meter inkl. moms
1.155,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Wibe KHZP er en kabelstige i varmgalvaniseret stål til mellemtunge belastninger. Den er 6 meter lang, 200 mm bred og 55 mm høj og kan anvendes til lodret kabelinstallation.

Anvendelse og montering

Produktbeskrivelsen angiver anvendelse til industrielle installationer både inde og ude, herunder installationer i fødevareindustrien, og nævner AISI 316 L. Korrosionsklassen er angivet som C4-C5M. Kabelstigen må ikke bruges til at gå eller klatre på.

Stigen kan samles med eksempelvis samling 21 eller samling 22. Ved gennemføring i en brandvæg skal stigen skæres af på hver side. Undersiden af trinene gør det muligt at montere M8-møtrikker til ophængning af pendler til rørinstallationer.

Konstruktion

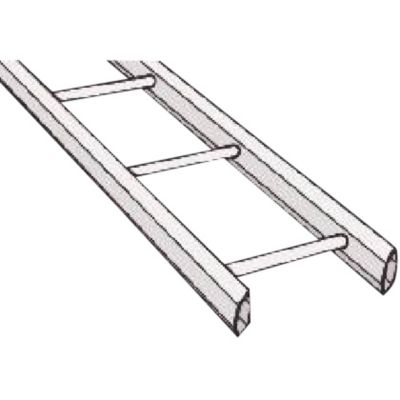

KHZP har lukkede sekskantede sideprofiler og påsvejsede trin. Trinene beskrives i den tekniske produkttekst som flade og perforerede med stor kontaktflade til kablerne. En supplerende produktbeskrivelse omtaler trinene som runde. Trinafstanden er 250 mm.

Tekniske specifikationer

  • Materiale og overflade: varmgalvaniseret stål
  • Længde: 6 meter
  • Bredde: 200 mm
  • Højde: 55 mm
  • Trintype: perforeret profil
  • Sidevæg: lukket, rørformet profil
  • Trinmontering: svejst
  • Vægt: 2,7 kg/m
  • Drifttemperaturområde: -40 til 120 °C
  • Mulig støtteafstand: 1,5 til 4 meter
  • Nyttigt tværsnit angivet i produktdata: 19.320.000 mm²
  • Udførelse til vidt spænd: nej
  • Farve: ikke angivet; RAL-nummer: 0.0
  • Materialekvalitet: angivet som andet
  • Rustfrit stål, farvet: nej
  • Belastningstest: IEC 61537, testtype II

Belastning

Den sikre arbejdsbelastning i henhold til IEC 61537 afhænger af støtteafstanden:

  • 1,5 meter: 4.326 N/m
  • 2 meter: 2.374 N/m
  • 3 meter: 1.009 N/m
  • 4 meter: 349 N/m

Ved belastning skal samlingen placeres midt mellem to spænd. Ved en jævnt fordelt belastning er den angivne minimumssikkerhedsfaktor mod brud 1,7.

Identifikation

  • Serie: KHZP
  • Typenummer: 718563
  • Produktnummer: 8037306465
  • EAN: 7321677185634

Specifikationer

  • Varenummer:
    8037306465
  • EAN nummer:
    7321677185634
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    718563, 8037306465
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Kabelstiger
  • Bredde:
    200 mm
  • Drifttemperaturområde:
    -40 - 120 °C
  • Farve:
    Ingen
  • Højde:
    55.0 mm
  • Længde:
    6000 mm
  • Lodret kabelstige:
    Ja
  • Materiale:
    Stål
  • Materiale:
    Stål ( Varmgalvaniseret )
  • Materialekvalitet:
    Andet
  • Montering af sprosse:
    Svejste
  • Mulig støtteafstand:
    1.5 - 4 m
  • Nyttige tværsnit:
    19320000.0 mm²
  • Overflade:
    Varmgalvaniseret
  • Overfladebehandling:
    Varmgalvaniseret
  • RAL-nummer:
    0.0
  • Rustfrit stål, farvet:
    Nej
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 1,5 m:
    4326.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 2,0 m:
    2374.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 3,0 m:
    1009.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 4,0 m:
    349.0 N/m
  • Trin centerafstand:
    250.0 mm
  • Trintype:
    Perforeret profil
  • Type af belastningstest i henhold til IEC 61537:
    Type II
  • Type sidevæg:
    Rørformet (lukket)
  • Vægt:
    2.7 kg/m
  • Vidtspændende udførelse:
    Nej
  • Producent/forhandler:
    Wibe
