Beskrivelse
Produktbeskrivelse

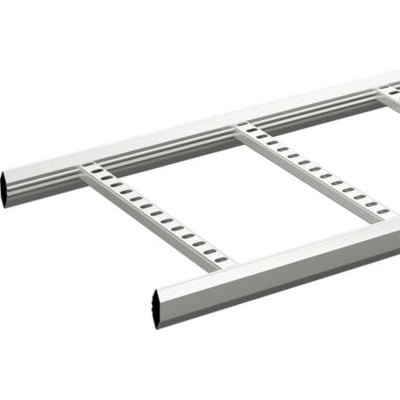

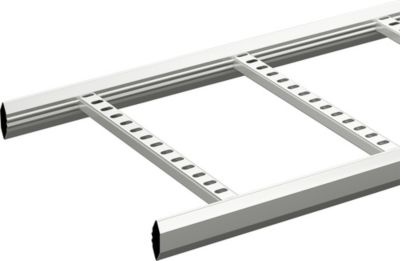

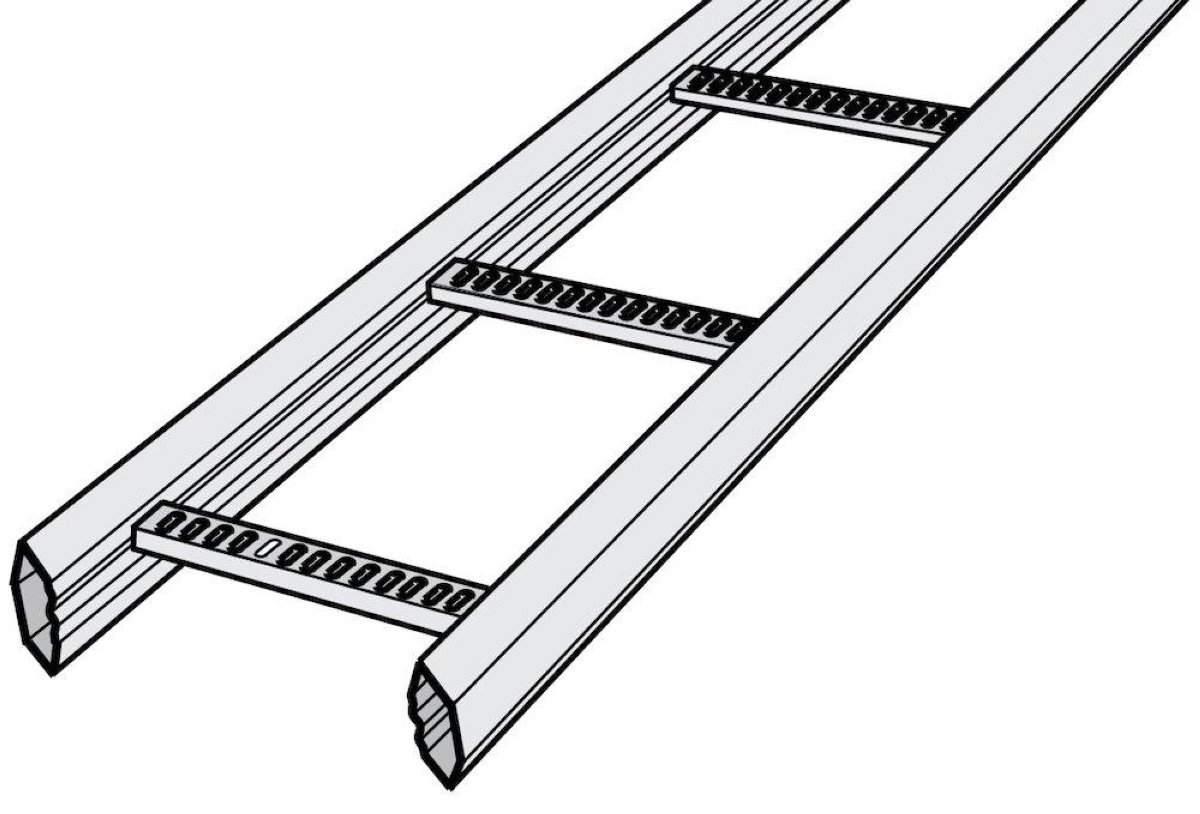

Wibe KHZP er en kabelstige til industrielle installationer og mellemtunge belastninger. Den er fremstillet af varmgalvaniseret stål og har lukkede sekskantede sideprofiler med påsvejsede trin. Kabelstigen er 6 meter lang, 400 mm bred og 55 mm høj.
Trinene beskrives i de tekniske oplysninger som flade og perforerede med stor kontaktflade til kablerne. En supplerende produktbeskrivelse omtaler trinene som runde. Perforeringen gør det muligt at fastgøre kabler, og trinundersiden giver mulighed for montering af M8-møtrik til ophængning af pendler ved rørinstallationer.
Anvendelse og montering
Kabelstigen er angivet til industrielle installationer både inde og ude, herunder installationer i eksempelvis fødevareindustrien. Anvendelsesbeskrivelsen nævner AISI 316 L og korrosionsklasse C4-C5M. Produktdataene angiver varmgalvaniseret stål og korrosionsklasse C4. Kabelstigen må ikke benyttes til at gå eller klatre på.
Stigen kan samles med eksempelvis samling 21 eller samling 22. Ved gennemføring i en brandvæg skal stigen skæres af på hver side. Den kan anvendes som lodret kabelstige.
Tekniske oplysninger
- Serie: Wibe KHZP
- Materiale og overflade: varmgalvaniseret stål
- Mål: 6 meter lang, 400 mm bred og 55 mm høj
- Sideprofil: lukket sekskantet profil, angivet som rørformet og lukket
- Trin: påsvejsede, perforerede trin; centerafstand 250 mm
- Mulig støtteafstand: 1,5–4 meter
- Vægt: 3,15 kg/m
- Drifttemperaturområde: -40 til 120 °C
- Korrosionsklasse: C4 i produktdata; anvendelsesbeskrivelsen angiver C4-C5M
- Materialekvalitet: Andet
- Farve: Ingen angivet
- Rustfrit stål, farvet: Nej
- Vidtspændende udførelse: Nej
- Nyttigt tværsnit: 12.120.000 mm²
- Belastningstest: IEC 61537, type II
- Oprindelsesland: Sverige
Belastning
Belastningsværdierne er angivet i henhold til IEC 61537. Ved ensartet fordelt belastning er den oplyste minimale sikkerhedsfaktor mod brud 1,7. Samlingen skal placeres midt mellem to spænd.
- Støtteafstand 1,5 meter: 4.326 N/m
- Støtteafstand 2,0 meter: 2.374 N/m
- Støtteafstand 3,0 meter: 1.009 N/m
- Støtteafstand 4,0 meter: 349 N/m
Identifikation
- Typebetegnelse: 718565
- Produktnummer: 8037306481
- EAN: 7321677185658
Specifikationer
-
Varenummer:8037306481
-
EAN nummer:7321677185658Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:718565, 8037306481Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Bredde:400 mm
-
Drifttemperaturområde:-40 - 120 °C
-
Farve:Ingen
-
Højde:55.0 mm
-
Korrosionsklasse:C4
-
Længde:6000 mm
-
Lodret kabelstige:Ja
-
Materiale:Stål
-
Materiale:Stål ( Varmgalvaniseret )
-
Materialekvalitet:Andet
-
Montering af sprosse:Svejste
-
Mulig støtteafstand:1.5 - 4 m
-
Nyttige tværsnit:12120000.0 mm²
-
Overflade:Varmgalvaniseret
-
Overfladebehandling:Varmgalvaniseret
-
Rustfrit stål, farvet:Nej
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 1,5 m:4326.0 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 2,0 m:2374.0 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 3,0 m:1009.0 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 4,0 m:349.0 N/m
-
Trin centerafstand:250.0 mm
-
Trintype:Perforeret profil
-
Type af belastningstest i henhold til IEC 61537:Type II
-
Type sidevæg:Rørformet (lukket)
-
Vægt:3.15 kg/m
-
Vidtspændende udførelse:Nej
-
Producent/forhandler:Wibe
