Beskrivelse
Anvendelse

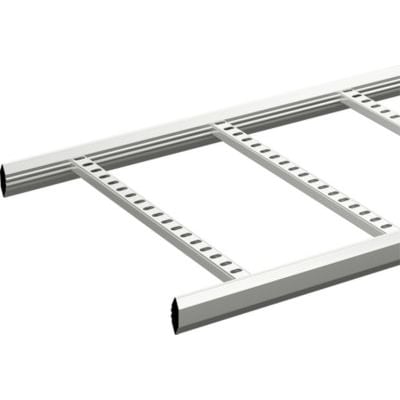

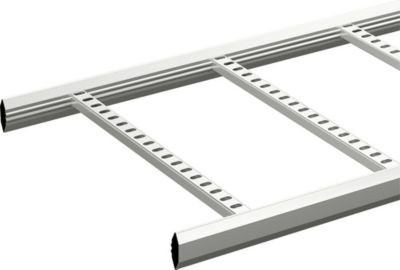

Wibe KHZP er en kabelstige til mellemtunge belastninger i industrielle installationer både inde og ude. Anvendelsesbeskrivelsen nævner blandt andet installationer i fødevareindustrien og AISI 316 L. Produktets materialedata angiver varmgalvaniseret stål. Kabelstigen må ikke bruges til at gå eller klatre på.
Konstruktion og montering

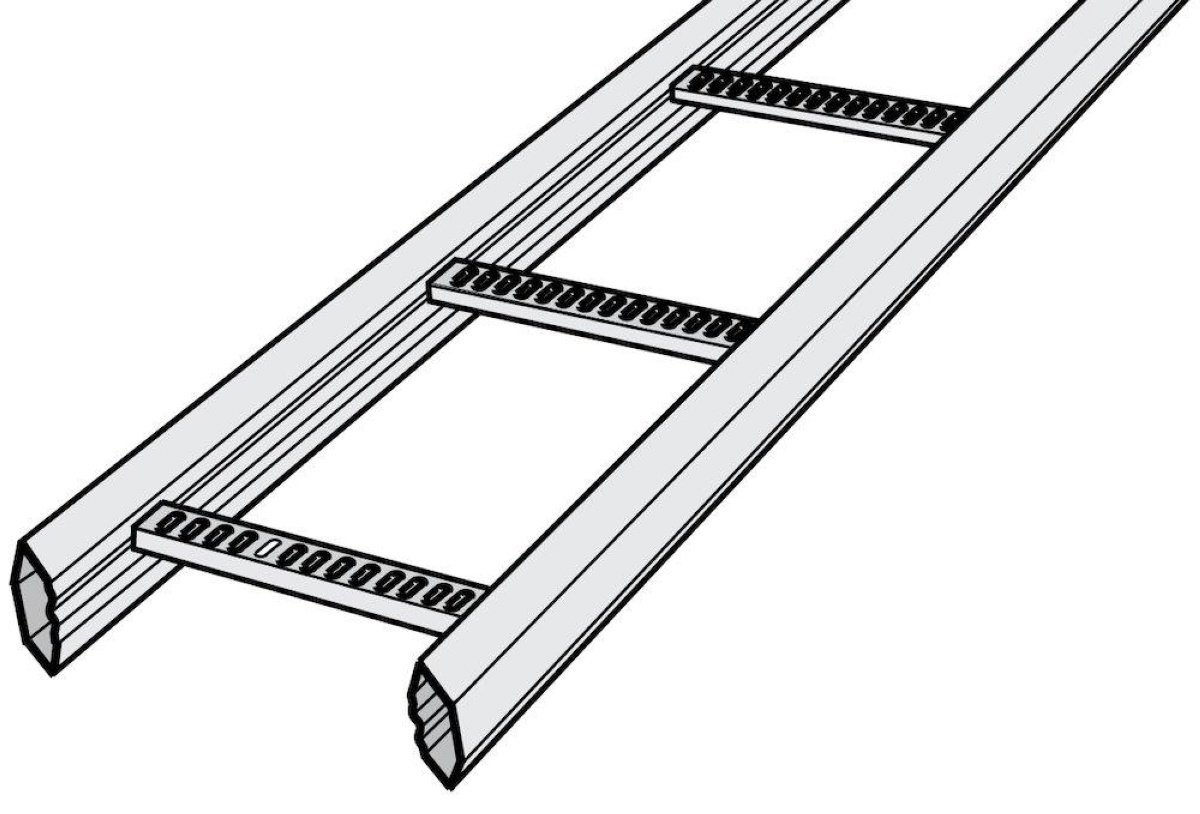

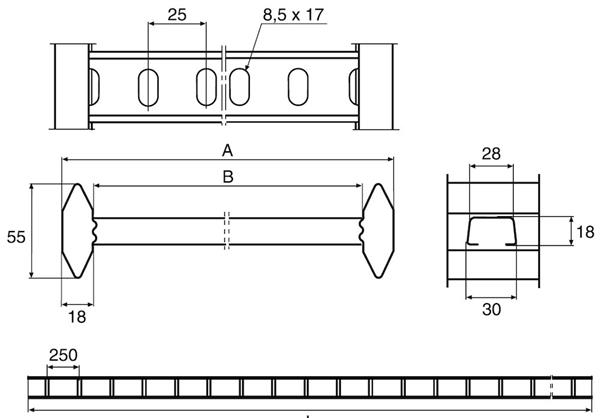

Kabelstigen har lukkede, sekskantede sideprofiler af varmgalvaniseret stål og påsvejsede trin med 250 mm centerafstand. Den tekniske beskrivelse angiver flade, perforerede trin med stor kontaktflade til kablerne. Perforeringerne gør det muligt at fastgøre kabler, og undersiden af trinene muliggør montering af M8-møtrikker til ophængning af pendler ved rørinstallationer. Supplerende data beskriver trinene som runde.
Kabelstigen kan samles med for eksempel samling 21 eller samling 22. Ved gennemføring i en brandvæg skal stigen skæres af på hver side. Kabelstigen kan anvendes som lodret kabelstige.
Tekniske specifikationer
- Serie: Wibe KHZP
- Længde: 6 meter
- Bredde: 500 mm
- Højde: 55 mm
- Materiale: varmgalvaniseret stål
- Overfladebehandling: varmgalvaniseret
- Vægt: 3,4 kg/m
- Drifttemperaturområde: -40 til 120 °C
- Korrosionsklasse: C4 i produktdata; anvendelsesbeskrivelsen angiver C4-C5M
- Mulig støtteafstand: 1,5 til 4 meter
- Nyttigt tværsnit: 55.320.000 mm²
- Belastningstest efter IEC 61537, Type II
- Vidtspændende udførelse: Nej
- Rustfrit stål, farvet: Nej
- Farve: Ingen angivet
- Materialekvalitet: Andet
- Typebetegnelse: 718566
- Produktnummer: 8037306494
- EAN: 7321677185665
Belastning
Stigerne er testet efter IEC 61537, testmodel II. Den sikre arbejdsbelastning afhænger af støtteafstanden:
- Ved 1,5 meter: 4.326 N/m
- Ved 2,0 meter: 2.374 N/m
- Ved 3,0 meter: 1.009 N/m
- Ved 4,0 meter: 349 N/m
Ved belastning skal samlingen placeres midt mellem to spænd. Ved en jævnt fordelt belastning er den angivne minimumssikkerhedsfaktor mod brud 1,7.
Specifikationer
-
Varenummer:8037306494
-
EAN nummer:7321677185665Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:718566, 8037306494Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Bredde:500 mm
-
Drifttemperaturområde:-40 - 120 °C
-
Farve:Ingen
-
Højde:55.0 mm
-
Korrosionsklasse:C4
-
Længde:6000 mm
-
Lodret kabelstige:Ja
-
Materiale:Stål
-
Materiale:Stål ( Varmgalvaniseret )
-
Materialekvalitet:Andet
-
Montering af sprosse:Svejste
-
Mulig støtteafstand:1.5 - 4 m
-
Nyttige tværsnit:55320000.0 mm²
-
Overflade:Varmgalvaniseret
-
Overfladebehandling:Varmgalvaniseret
-
Rustfrit stål, farvet:Nej
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 1,5 m:4326.0 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 2,0 m:2374.0 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 3,0 m:1009.0 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 4,0 m:349.0 N/m
-
Trin centerafstand:250.0 mm
-
Trintype:Perforeret profil
-
Type af belastningstest i henhold til IEC 61537:Type II
-
Type sidevæg:Rørformet (lukket)
-
Vægt:3.4 kg/m
-
Vidtspændende udførelse:Nej
-
Producent/forhandler:Wibe
