Wibe KHZP kabelstige, 600 mm, 6 meter, FZV - 6 meter

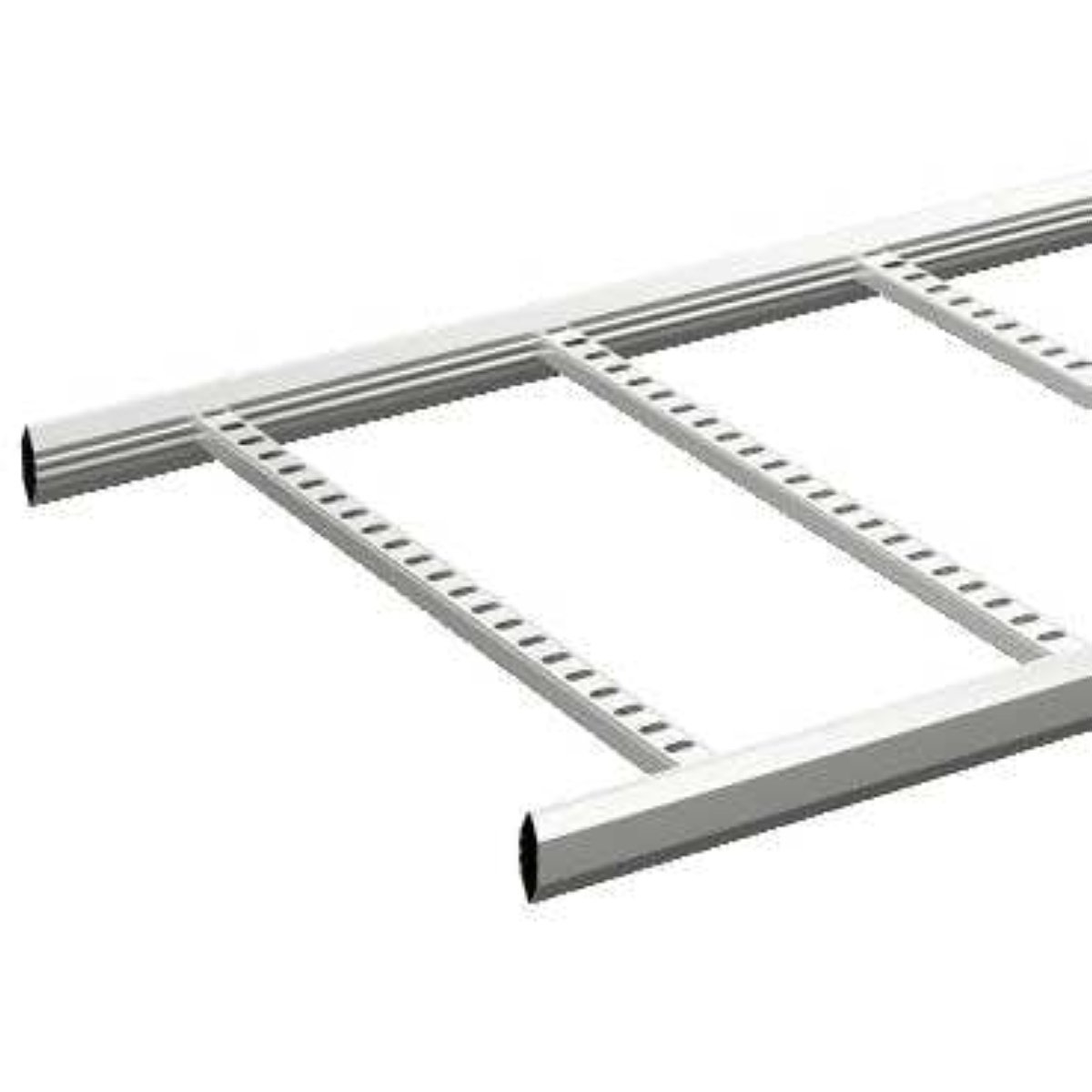

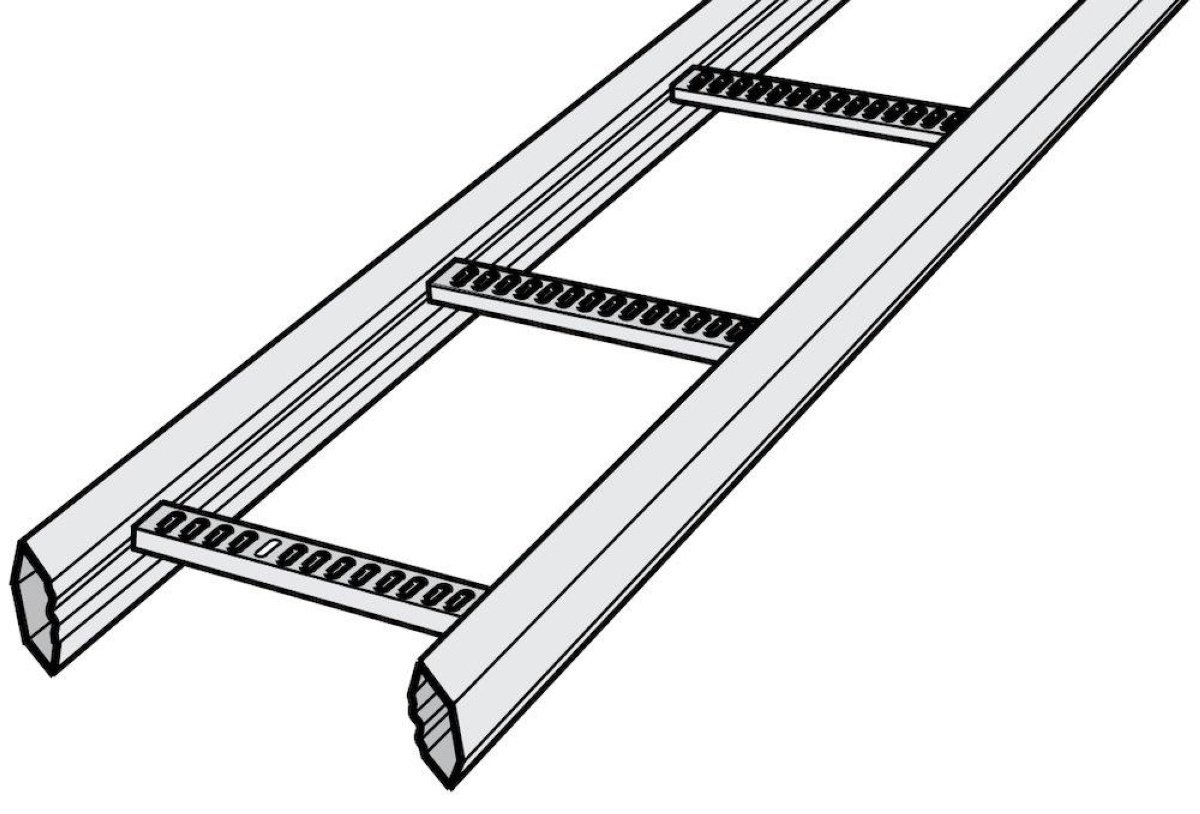

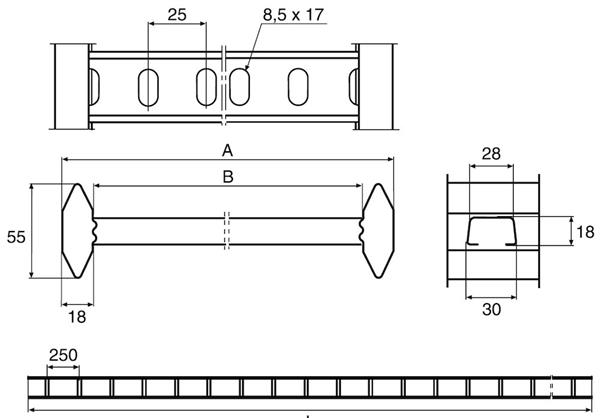

Wibe KHZP kabelstige i varmgalvaniseret stål med lukkede sideprofiler og perforerede trin, 600 mm bred.Stregtegning af Wibe KHZP kabelstige med lukkede sideprofiler og perforerede trin set skråt fra enden.Målskitse af Wibe KHZP kabelstige med mål for profil, trin og trinafstand på 250 mm.Wibe KHZP kabelstige i varmgalvaniseret stål set skråt fra den modsatte ende med perforerede trin.
PRISGARANTI
100+ stk. på lager
Levering til din adresse 99,00 kr. (leveres tirsdag d. 17/11 - onsdag d. 18/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Tirsdag d. 17/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Wibe
Varmgalvaniseret KHZP-kabelstige i stål, 600 mm bred og 6 meter lang. Testet efter IEC 61537, type II, med korrosionsklasse C4. Læs mere…
  • Varenr.:
    8037306504
  • EAN nr.:
    7321677185672
  • Typenr.:
    718567, 8037306504
Længde á 6 meter inkl. moms
1.434,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Beskrivelse

Wibe KHZP er en kabelstige til mellemtunge belastninger og industrielle installationer inde og ude. Stigen er 6 meter lang, 600 mm bred og 55 mm høj. Den er fremstillet af varmgalvaniseret stål med lukkede, sekskantede sideprofiler og påsvejsede trin. Stigen kan samles med eksempelvis samling 21 eller samling 22.

Leverandørens anvendelsesbeskrivelse nævner installationer i blandt andet fødevareindustrien og angiver AISI 316 L. Materialedata for denne vare beskriver dog stigen som varmgalvaniseret stål. Korrosionsklassen er angivet som C4 i produktegenskaberne, mens leverandørbeskrivelsen angiver C4-C5M.

Trin og montering

Trinene er beskrevet som flade og perforerede, med stor kontaktflade til kablerne og mulighed for fastgørelse. En supplerende produktbeskrivelse omtaler trinene som runde. Trinafstanden er 250 mm. Trinenes underside muliggør montering af M8-møtrik til ophængning af pendler ved rørinstallationer. Stigen kan også anvendes som lodret kabelstige.

  • Sideprofil: lukket, rørformet profil
  • Trintype: perforeret profil
  • Montering af trin: svejste
  • Farve: ingen angivet
  • Driftstemperatur: -40 til 120 °C
  • Vægt: 3,63 kg/m
  • Nyttigt tværsnit: 67.320.000 mm²
  • Mulig støtteafstand: 1,5-4 meter

Belastning og installation

Kabelstigen er belastningstestet efter IEC 61537, testtype II. Ved ensartet fordelt belastning er den angivne minimumssikkerhedsfaktor mod brud 1,7. Samlingen skal placeres midt mellem to spænd. Ved gennemføring i en brandvæg skal stigen skæres over på begge sider af væggen. Kabelstigen må ikke benyttes til at gå eller klatre på.

  • Sikker arbejdsbelastning ved 1,5 meters støtteafstand: 4.326 N/m
  • Sikker arbejdsbelastning ved 2,0 meters støtteafstand: 2.374 N/m
  • Sikker arbejdsbelastning ved 3,0 meters støtteafstand: 1.009 N/m
  • Sikker arbejdsbelastning ved 4,0 meters støtteafstand: 349 N/m

Produktdata

  • Serie: Wibe KHZP
  • Overfladebehandling: varmgalvaniseret
  • Længde: 6.000 mm
  • Bredde: 600 mm
  • Højde: 55 mm
  • Produktnummer: 8037306504
  • Typenummer: 718567
  • EAN: 7321677185672

Specifikationer

  • Varenummer:
    8037306504
  • EAN nummer:
    7321677185672
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    718567, 8037306504
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Kabelstiger
  • Bredde:
    600 mm
  • Drifttemperaturområde:
    -40 - 120 °C
  • Farve:
    Ingen
  • Højde:
    55.0 mm
  • Korrosionsklasse:
    C4
  • Længde:
    6000 mm
  • Lodret kabelstige:
    Ja
  • Materiale:
    Stål
  • Materiale:
    Stål ( Varmgalvaniseret )
  • Materialekvalitet:
    Andet
  • Montering af sprosse:
    Svejste
  • Mulig støtteafstand:
    1.5 - 4 m
  • Nyttige tværsnit:
    67320000.0 mm²
  • Overflade:
    Varmgalvaniseret
  • Overfladebehandling:
    Varmgalvaniseret
  • Rustfrit stål, farvet:
    Nej
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 1,5 m:
    4326.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 2,0 m:
    2374.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 3,0 m:
    1009.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 4,0 m:
    349.0 N/m
  • Trin centerafstand:
    250.0 mm
  • Trintype:
    Perforeret profil
  • Type af belastningstest i henhold til IEC 61537:
    Type II
  • Type sidevæg:
    Rørformet (lukket)
  • Vægt:
    3.63 kg/m
  • Vidtspændende udførelse:
    Nej
  • Producent/forhandler:
    Wibe
