Beskrivelse
Om kabelstigen

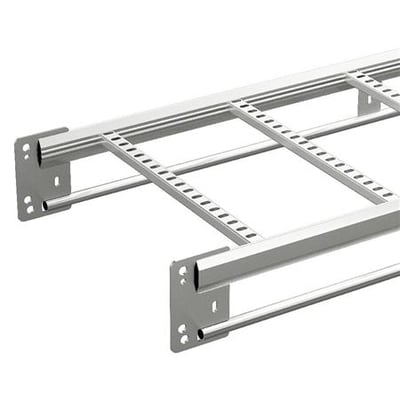

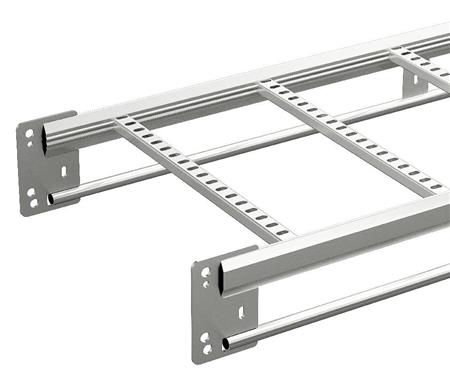

Kabelstige KHZPV er en varmgalvaniseret stålstige til tunge belastninger eller lange konsolafstande. Den kan anvendes som lodret kabelstige og har en vidtspændende udførelse. Stigen samles med bolte og møtrikker og fastgøres på konsol med konsolklemme 43. Afstivning 46 anvendes ved konsollen.
Mål og udførelse
- Længde: 6 meter
- Bredde: 500 mm
- Højde: 134 mm i produktets attributdata. En anden leverandørbeskrivelse angiver højden til 150 mm.
- Trinafstand, center til center: 250 mm
- Nyttigt tværsnit: 40.000 mm²
- Vægt: 5,17 kg/m
- Trintype: perforeret profil
- Sprosserne er svejste
- Sidevæg: rørformet og lukket, uden perforering
- Materiale: stål. Materialekvalitet: andet.
- Overfladebehandling: varmgalvaniseret. Farve: ingen. RAL-nummer: 0.
Belastning og anvendelse
Kabelstigen er belastningstestet efter IEC 61537, type II. Den mulige støtteafstand er 4–9 meter, og den angivne sikre arbejdsbelastning varierer med støtteafstanden:
- 4 meter: 1461 N/m
- 5 meter: 1079 N/m
- 6 meter: 725 N/m
- 7 meter: 490 N/m
- 8 meter: 392 N/m
- 9 meter: 343 N/m
Driftstemperaturområde: −40 til 120 °C. Kabelstigen er ikke angivet som egnet til funktionsvedligehold.
Specifikationer
-
Varenummer:8037306423
-
EAN nummer:7321677179855Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:717985Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Bredde:500 mm
-
Drifttemperaturområde:-40 - 120 °C
-
Egnet til funktionsvedligehold:Nej
-
Farve:Ingen
-
Højde:134 mm
-
Længde:6000 mm
-
Lodret kabelstige:Ja
-
Materiale:Stål
-
Materialekvalitet:Andet
-
Montering af sprosse:Svejste
-
Mulig støtteafstand:4 - 9 m
-
Nyttige tværsnit:40000 mm²
-
Overflade:Varmgalvaniseret
-
Overfladebehandling:Varmgalvaniseret
-
RAL-nummer:0
-
Rustfrit stål, farvet:Nej
-
Sidevægsperforering:Nej
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 4,0 m:1461 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 5,0 m:1079 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 6,0 m:725 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 7,0 m:490 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 8,0 m:392 N/m
-
Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 9,0 m:343 N/m
-
Trin centerafstand:250 mm
-
Trintype:Perforeret profil
-
Type af belastningstest i henhold til IEC 61537:Type II
-
Type sidevæg:Rørformet (lukket)
-
Vægt:5.17 kg/m
-
Vidtspændende udførelse:Ja
-
Producent/forhandler:Schneider Electric
