Kombiafbryder til SMISSLINE TP, 20 A, 30 mA, C-karakteristik, 3P+N, 4 moduler

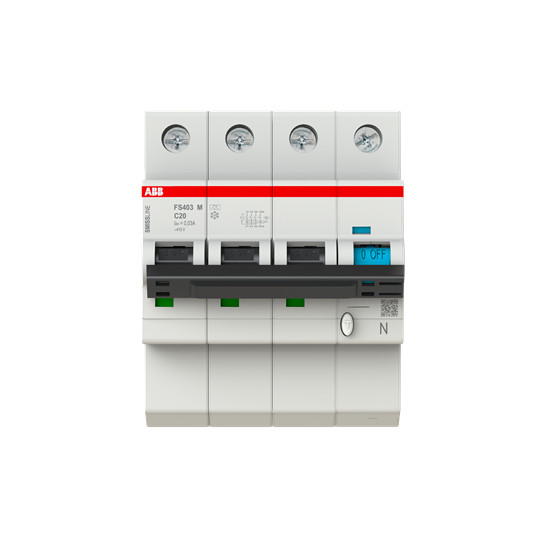

ABB kombiafbryder FS403 M C20 til 20A, 30mA, 3-polet + N, med overstrømsbeskyttelse til SMISSLINE TP.Frontvisning af ABB fejlstrømsafbryder FS403 M C20, viser betjeningshåndtag, N-terminal og mærkning.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 10/11 - onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 10/11 - onsdag d. 18/11
GLS Erhverv49,00 kr.Tirsdag d. 10/11 - onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 10/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 9/11 - tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
Kombiafbryder til SMISSLINE TP med 20 A mærkestrøm, 30 mA fejlstrøm, C-karakteristik og 3P+N-opbygning. Kapslingsklasse IP20. Læs mere…
  • Varenr.:
    5401041336
  • EAN nr.:
    7612271521981
  • Typenr.:
    2CCG001729R0001, FS403M-C20/0.03
pr. stk. inkl. moms
1.945,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Kombiafbryderen er angivet til SMISSLINE TP-systemet med typebetegnelsen FS403M-C20/0.03. Den har C-udløserkarakteristik, Type A-fejlstrømsbeskyttelse og en opbygning med 3 beskyttede poler og 4 poler i alt.

Leverandørbeskrivelsen omtaler desuden FS402M-K-serien som en 1P+N-fejlstrømsafbryder med overstrømsbeskyttelse og beskyttet nulleder. Beskrivelsen angiver beskyttelse mod overbelastning, kortslutning, sinusformede vekselstrømme, direkte pulserende jordfejlstrømme samt indirekte og direkte berøring. Den omtaler også APR (K-type), som modstår uønskede udkoblinger, og beskyttelse og isolation af resistive og induktive belastninger.

Tekniske data

  • Typebetegnelser: 2CCG001729R0001 og FS403M-C20/0.03
  • Mærkestrøm: 20 A
  • Nominel fejlstrøm: 0,03 A (30 mA)
  • Udløserkarakteristik: C
  • Fejlstrømstype: A
  • Antal poler: 4 i alt, heraf 3 beskyttede
  • Mærkespænding: 415 V; spændingstype: AC
  • Frekvens: 50/60 Hz
  • Kapslingsklasse: IP20
  • Modulbredde: 4 moduler; indbygningsdybde: 78 mm
  • Maksimalt ledertværsnit for flertrådet leder: 0,75–25 mm²
  • Nominel mærkespænding (Uimp): 4 kV
  • Nominel isolationsspænding (Ui): 500 V
  • Afbrydelsesegenskab: uden forsinkelse
  • Nominel kortslutningsstrøm Icu ved 400 V AC: 10 kA
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1: 10 kA
  • Nominel kortslutningsbrydekapacitet iht. IEC 60947-2: 15 kA
  • Betinget nominel kortslutningsstrøm, type 2 ved 400 V: 3 kA
  • Energibegrænsningsklasse: 3
  • Overspændingskategori: 3
  • Forureningsgrad: 2
  • Omgivelsestemperatur under drift: −25 til 60 °C
  • Effekttab: 7,5 W

Identifikation

  • Produktnummer: 5401041336
  • EAN: 7612271521981

Specifikationer

  • Varenummer:
    5401041336
  • EAN nummer:
    7612271521981
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    2CCG001729R0001, FS403M-C20/0.03
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    3.0
  • Antal poler (total):
    4.0
  • Betinget nominel kortslutningsstrøm type 2, 400 V:
    3.0 kA
  • Effekttab:
    7.5 W
  • Energibegræsningsklasse:
    3.0
  • Fejlstrømstype:
    A
  • Forureningsgrad:
    2.0
  • Frekvens:
    50/60 Hz
  • Indbygningsdybde:
    78.0 mm
  • Kapslingsklasse IP:
    IP20
  • Mærkespænding:
    415.0 V
  • Mærkestrøm:
    20.0 A
  • Max ledertværsnit flertrådet:
    0.75 - 25 mm²
  • Modul-bredde:
    4.0
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    500.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    10.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    10.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    15.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    -25 - 60 °C
  • Overspændingskategori:
    3.0
  • Spændingstype:
    AC
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    ABB
