Kombiafbryder HPFI, 13 A, C, 30 mA, 1P+N, DSP201 C13 A30

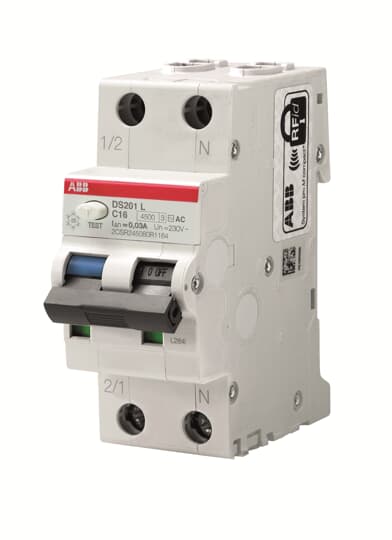

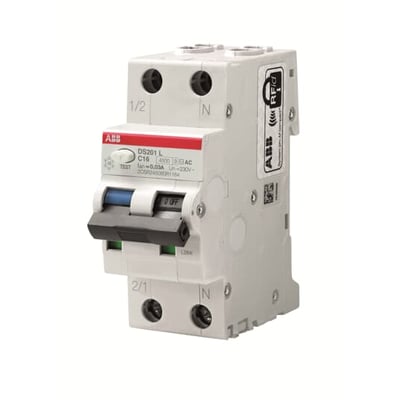

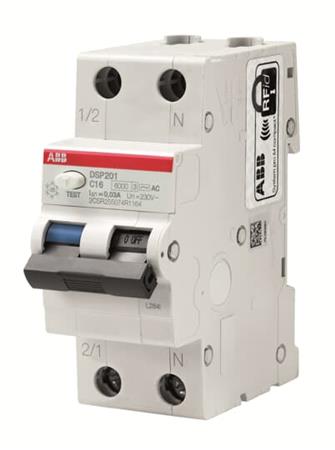

Detalje af ABB kombiafbryder HPFI, viser siden med RFID-mærkat og tekniske specifikationer trykt på huset.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
1P+N RCBO til en-fasede kredsløb med 13 A mærkestrøm, C-karakteristik og type A-fejlstrømsbeskyttelse på 30 mA. To moduler, IP20. Læs mere…
  • Varenr.:
    2122078219
  • EAN nr.:
    8012542078210
  • Typenr.:
    2CSR255174R1134, DSP201 C13 A30
pr. stk. inkl. moms
291,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

DSP201 C13 A30 er en 1P+N RCBO i to moduler til beskyttelse af en-fasede kredsløb mod overbelastning og kortslutningsstrømme. Den beskytter mod virkningerne af sinusformede vekselstrømme ved jordfejl samt mod indirekte berøring og giver supplerende beskyttelse mod direkte berøring ved en følsomhed på 30 mA.

Funktioner og specifikationer

  • Mærkestrøm: 13 A, med C-udløserkarakteristik
  • Fejlstrømstype: A; udløsestrøm: 30 mA
  • Poler: 1P+N, 2 poler i alt og 1 beskyttet pol; neutralen kobles parallelt
  • Spændingstype: AC; mærkespænding: 230 V. En supplerende leverandøroplysning angiver 230–240 V AC.
  • Kapslingsklasse: IP20
  • Nominel isolationsspænding Ui: 500 V; nominel mærkespænding Uimp: 4 kV
  • Afbrydelse uden forsinkelse
  • Indbygningsdybde: 69 mm
  • Omgivelsestemperatur under drift: −25 til 55 °C
  • Maksimalt ledertværsnit: 25 mm² for både flertrådede og entrådede ledere
  • Effekttab: 3,5 W
  • Overspændingskategori: 3; forureningsgrad: 2; energibegrænsningsklasse: 3
  • Frekvens er angivet som Andet
  • Ingen aflåsningsmekanisme; ikke beregnet til indmuringsmontage
  • Feltet for fejludløserbeskyttelse er angivet som nej

Montering og brydeevne

Produktet er angivet som 2 moduler. Leverandøroplysningerne angiver en bredde på både 35 mm og 36 mm. Brydeevnen er angivet som Icn 6 kA iht. EN 61009-1 og som 6 kA ved 400 V AC. For IEC 60947-2 er brydekapaciteten angivet til 7,5 kA. En supplerende leverandørbeskrivelse angiver Icu 10 kA.

Identifikation

  • Serie: DSP201
  • Typenummer: 2CSR255174R1134, DSP201 C13 A30
  • Produktnummer: 2122078219
  • EAN: 8012542078210

Specifikationer

  • Varenummer:
    2122078219
  • EAN nummer:
    8012542078210
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    2CSR255174R1134, DSP201 C13 A30
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Kombiafbryder (RCBO)
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Ampere:
    13 A
  • Antal beskyttede poler:
    1.0
  • Antal poler (total):
    2.0
  • Effekttab:
    3.5 W
  • Energibegræsningsklasse:
    3.0
  • Fejlstrømstype:
    A
  • Fejludløserbeskyttelse:
    False
  • Forureningsgrad:
    2.0
  • Frekvens:
    Andet
  • Indbygningsdybde:
    69.0 mm
  • Indmuringsmontage:
    False
  • Kapslingsklasse IP:
    IP20
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    13.0 A
  • Max ledertværsnit entrådet:
    25 - 25 mm²
  • Max ledertværsnit flertrådet:
    25 - 25 mm²
  • Med aflåsningsmekanisme:
    False
  • Modul-bredde:
    2.0
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    500.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    7.5 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    -25 - 55 °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    True
  • Poler:
    1P+N
  • Spændingstype:
    AC
  • Udløserkarakteristik:
    C
  • Udløsestrøm:
    30 mA
  • Producent/forhandler:
    ABB
