Komponentrækkeklemme STTB 2,5-DIO/O-U, diode, 22 A, 500 V

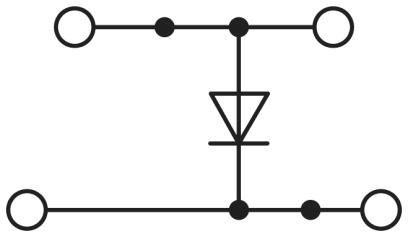

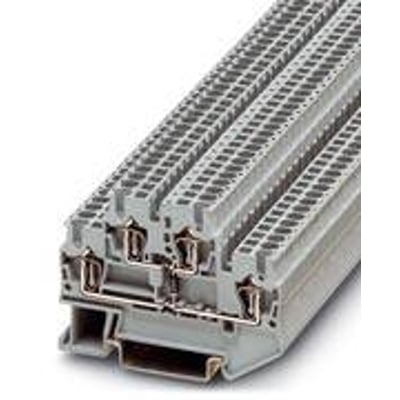

Grå Phoenix Contact STTB 2,5-DIO/O-U komponentrækkeklemme med to niveauer, fjederklemmer og integreret diode.Kredsløbstegning med diodesymbol for Phoenix Contact STTB 2,5-DIO/O-U komponentrækkeklemme med integreret diode.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Phoenix Contact
Komponentrækkeklemme med integreret diode og fjederklemmer. 2 niveauer, 22 A, 500 V, til ledertværsnit 0,08–4 mm². Læs mere…
  • Varenr.:
    7821225546
  • EAN nr.:
    4017918183097
  • Typenr.:
    3031555, STTB 2,5-DIO/O-U
pr. stk. inkl. moms
77,00 kr.

Måske interessant?

Beskrivelse

Komponentrækkeklemme med integreret diode

STTB 2,5-DIO/O-U er en grå komponentrækkeklemme med integreret diode og fjederklemmer på begge tilslutningssider. Klemmen har 2 niveauer med 2 klemmepositioner pr. niveau. Niveauerne er ikke internt forbundne.

  • Mærkestrøm: 22 A
  • Mærkespænding: 500 V
  • AWG: 28–12
  • Driftstemperaturområde: -60 til 105 °C
  • Isoleringsmateriale: termoplastisk
  • Flammehæmmende klasse: UL94 V0

Tilslutning og montering

Fjederklemmerne kan anvendes med følgende ledertværsnit:

  • Entrådet leder: 0,08–4 mm²
  • Flertrådet leder: 0,08–2,5 mm²
  • Fintrådet leder uden tylle: 0,08–2,5 mm²
  • Fintrådet leder med tylle: 0,14–2,5 mm²

Klemmen monteres på 35 mm DIN-skinne, herunder NS 35/7,5 og NS 35/15. En afslutningsplade kræves. Produktet er ikke en eksplosionsbeskyttet Ex e-version.

Mål

  • Længde: 67,5 mm
  • Bredde: 5,15 mm
  • Gittermål: 5,2 mm
  • Højde: 67,58 mm
  • Dybde: 45,85 mm
  • Højde ved lavest mulige monteringsflade: 47,5 mm

Specifikationer

  • Varenummer:
    7821225546
  • EAN nummer:
    4017918183097
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3031555, STTB 2,5-DIO/O-U
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afslutningspalde kræves:
    Ja
  • Antal af niveauer:
    2.0
  • Antal klemmepositioner pr. niveau:
    2.0
  • Bredde:
    5.15 mm
  • Bredde/gitter-dimension:
    5.2 mm
  • Driftstemperaturområde:
    -60 - 105 °C
  • Dybde:
    45.85 mm
  • Elektrisk tilslutning type 1:
    Fjederklemme
  • Elektrisk tilslutning type 2:
    Fjederklemme
  • Explosiontestet version 'Ex e':
    Nej
  • Farve:
    Grå
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    67.58 mm
  • Højde ved lavest mulig monteringsflade:
    47.5 mm
  • Internt forbundne trin:
    Nej
  • Isoleringsmateriale:
    Termoplastisk
  • Komponenttype:
    Diode
  • Længde:
    67.5 mm
  • Mærkespænding:
    500.0 V
  • Mærkestrøm I:
    22.0 A
  • Max ledertværsnit entrådet:
    0.08 - 4 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.08 - 2.5 mm²
  • Max ledertværsnit fintrådet med tylle:
    0.14 - 2.5 mm²
  • Max ledertværsnit flertrådet:
    0.08 - 2.5 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Producent/forhandler:
    Phoenix Contact
