Kontaktor TeSys D, LC1DT20P7, 20 A, 4-polet (4 NO), 1 NO + 1 NC hjælpekontakter, 230 V AC

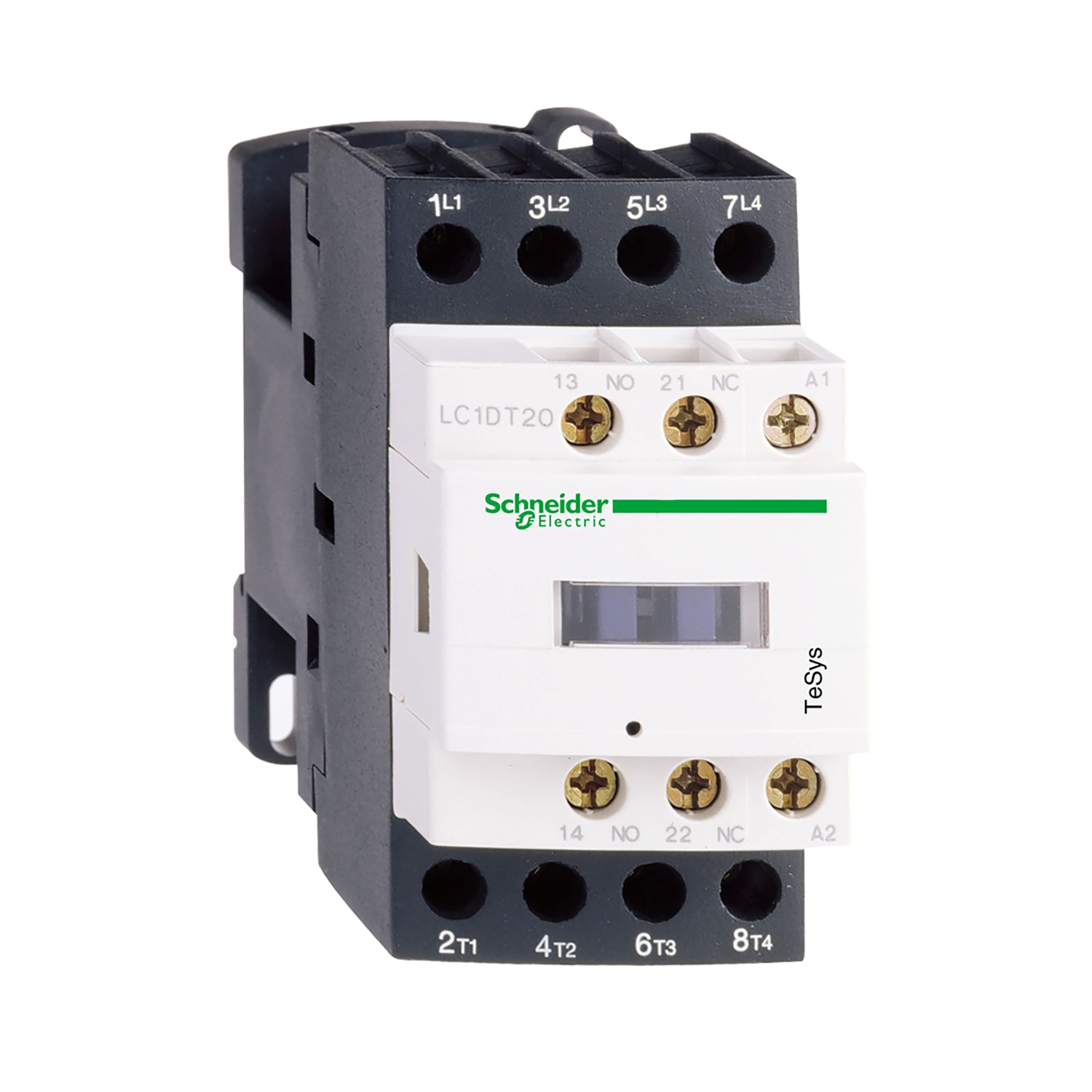

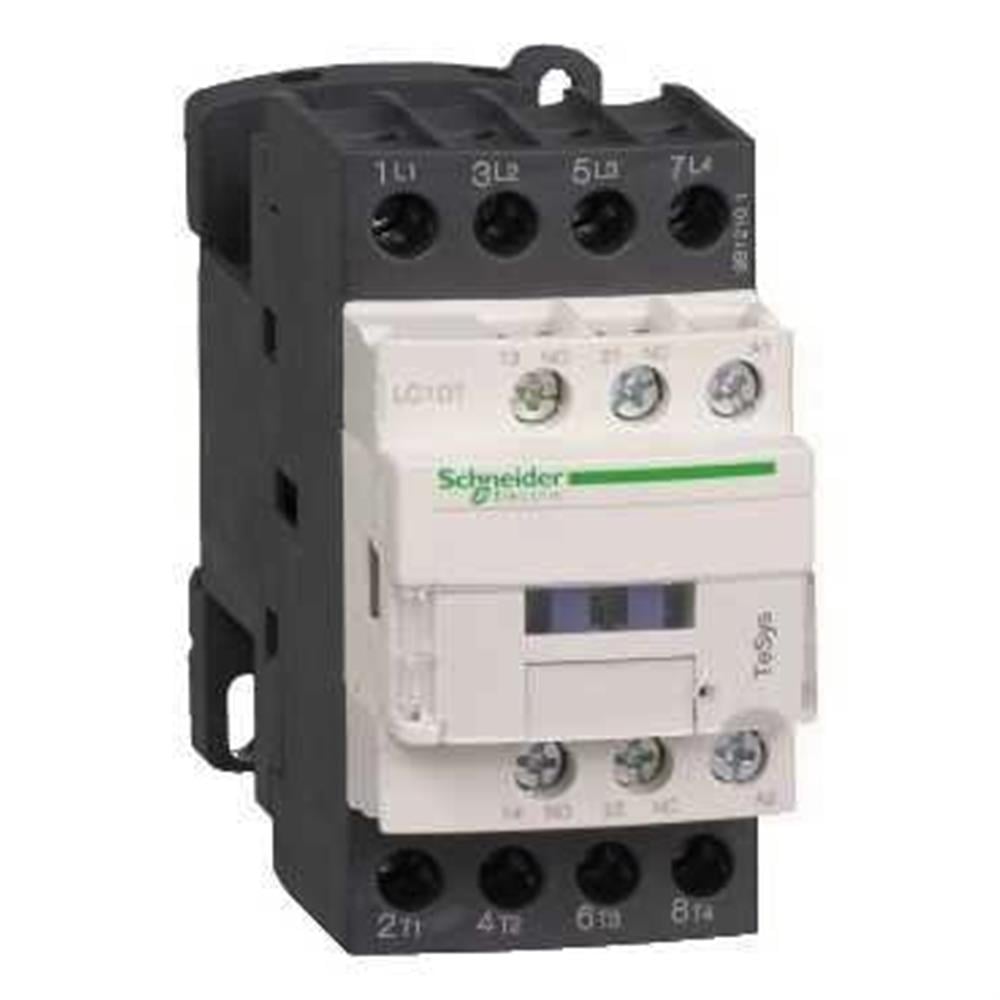

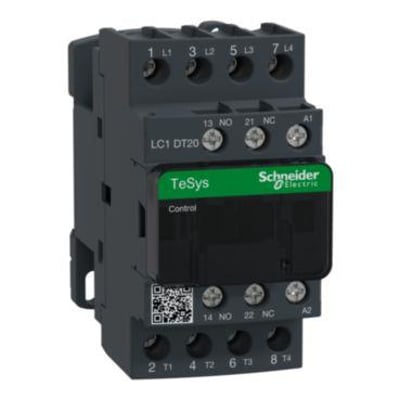

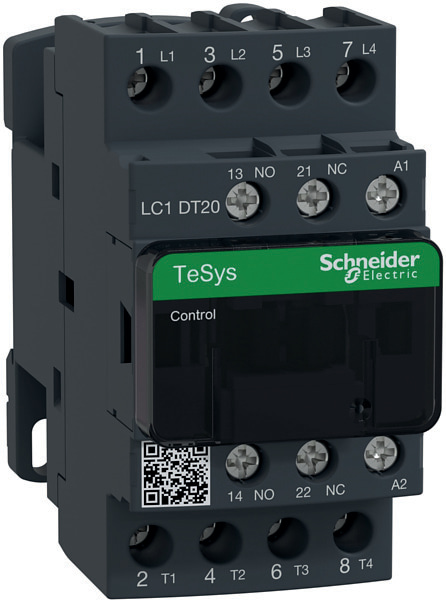

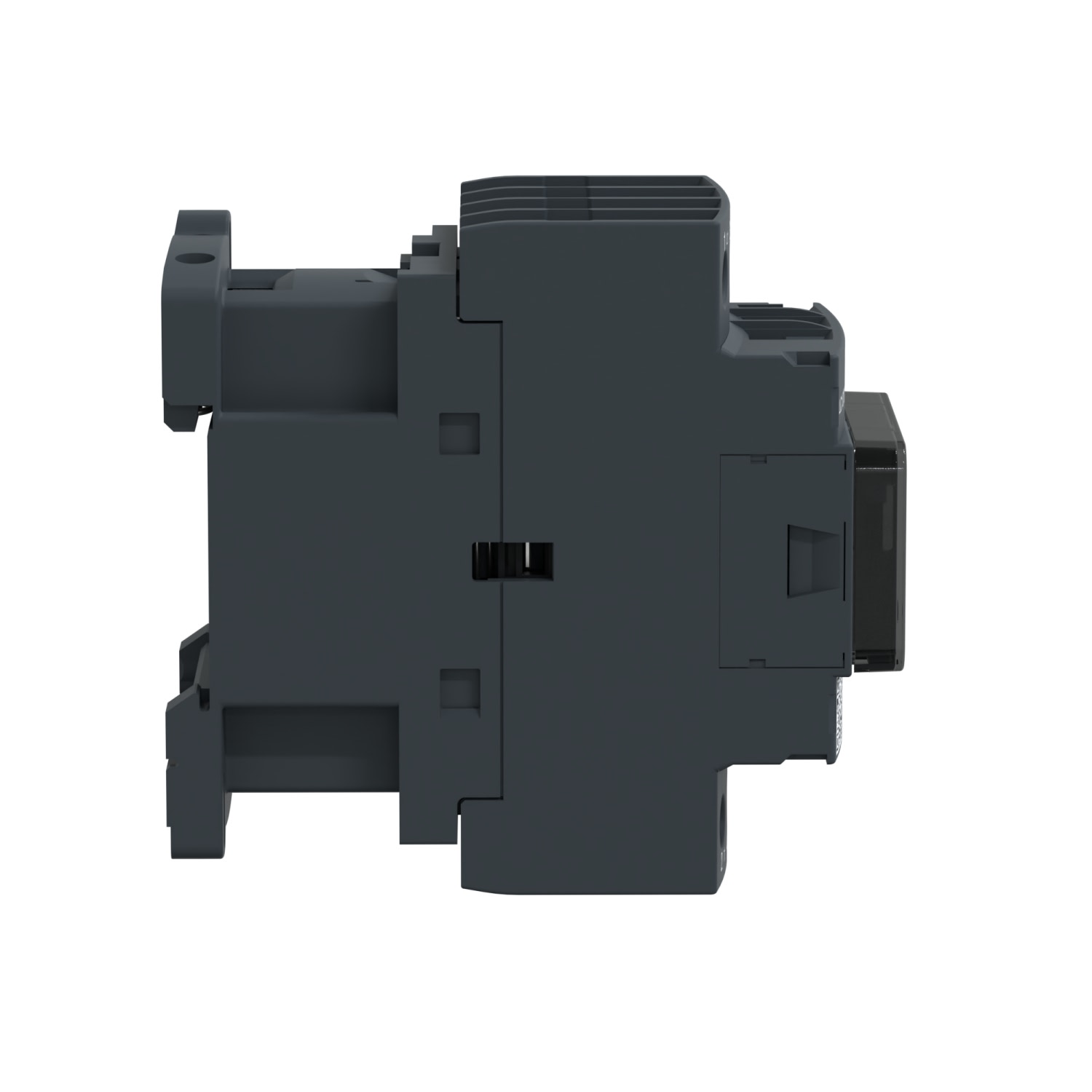

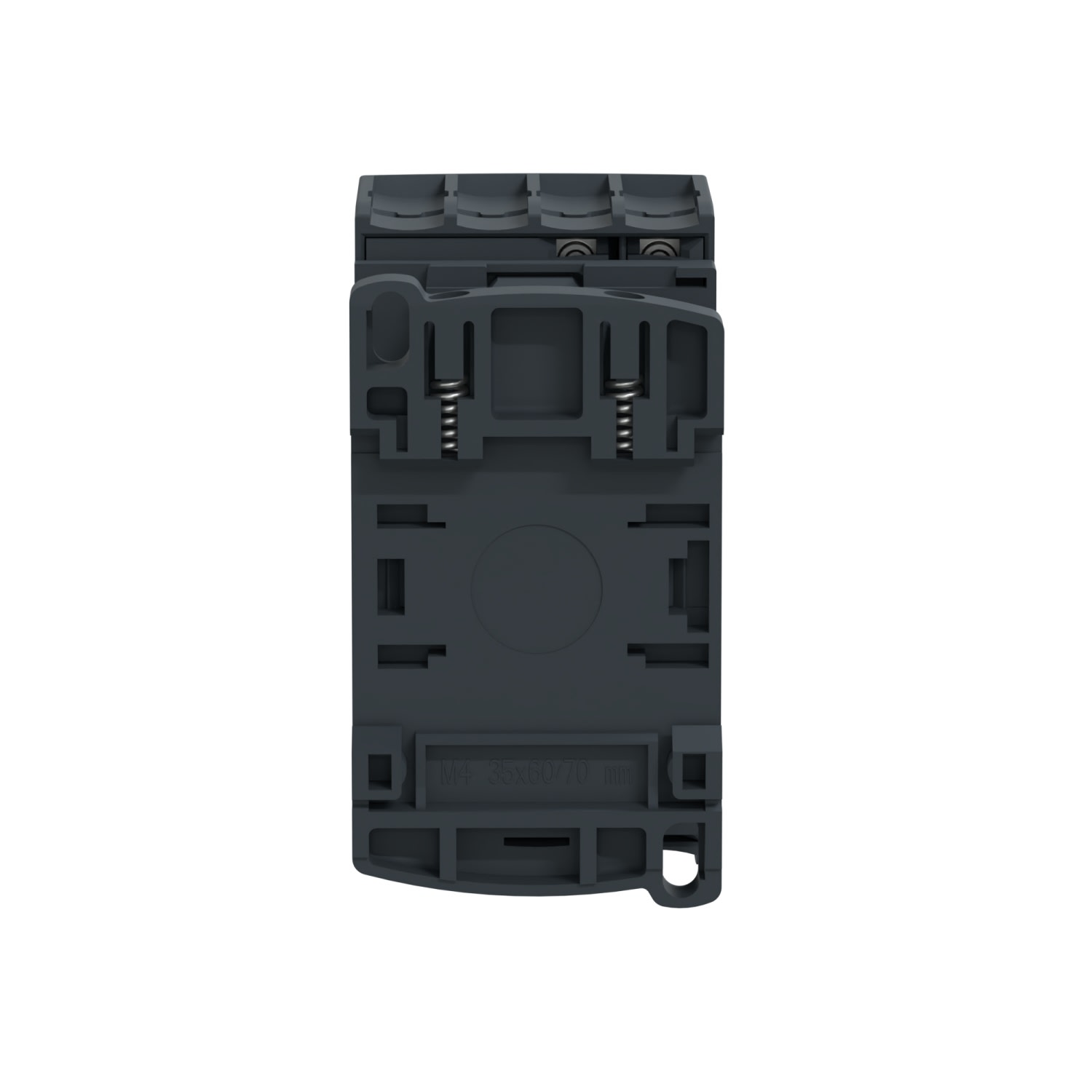

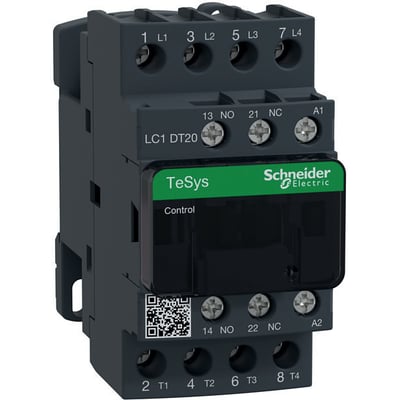

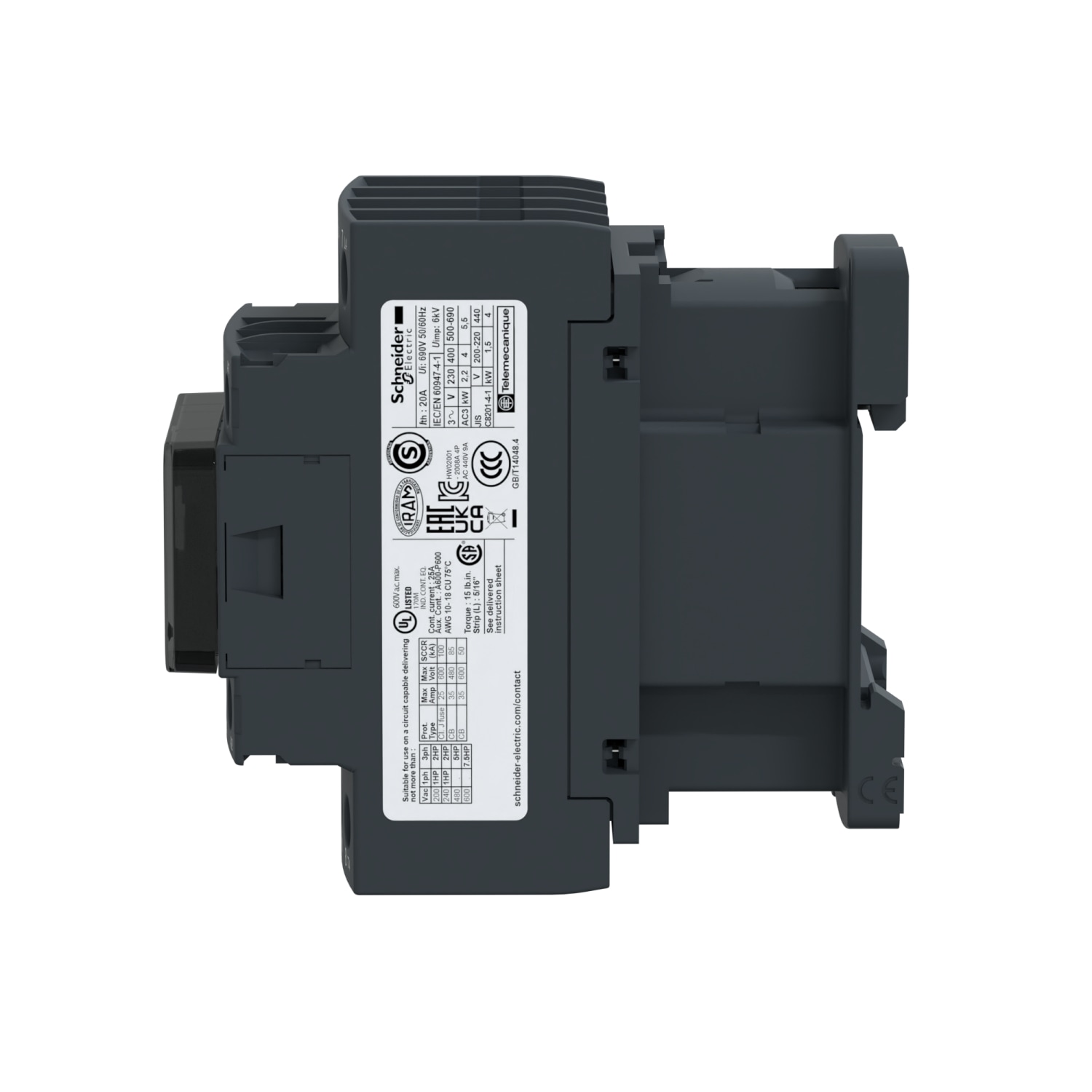

Schneider Electric TeSys D LC1DT20P7-kontaktor set skråt forfra med fire hovedpoler og hjælpekontakter.Schneider Electric TeSys D LC1DT20P7-kontaktor set forfra med hvid front, mørke klemmer og fire hovedpoler.Bagsiden af Schneider Electric TeSys D LC1DT20P7-kontaktoren viser monteringsflade og fastgørelsesåbninger.Schneider Electric TeSys D LC1DT20P7-kontaktoren set fra siden med synlig profil og frontdæksel.Schneider Electric TeSys D LC1DT20P7-kontaktoren set fra siden med teknisk mærkat og tilslutningsklemmer.Schneider Electric TeSys D LC1DT20P7-kontaktor set tæt forfra med hvide skrueterminaler og tydelig mærkning.Schneider Electric TeSys D LC1DT20P7-kontaktor set lige forfra med fire poler og hjælpekontakter markeret på fronten.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys D-kontaktor med fire sluttende hovedkontakter, 1 NO + 1 NC hjælpekontakt og 230 V AC-spole. 20 A i AC-1 og skrueforbindelser. Læs mere…
  • Varenr.:
    7522457794
  • EAN nr.:
    3389110244526
  • Typenr.:
    LC1DT20P7
pr. stk. inkl. moms
448,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

TeSys D LC1DT20P7 er en 4-polet kontaktor med fire sluttende hovedkontakter og en 230 V AC-spole. Den er beregnet til motordrift og ikke-induktive belastninger, herunder ohmske belastninger som varmestyring og lysanlæg i AC-1-drift.

Kontaktorens indbyggede hjælpekontakter består af 1 NO og 1 NC med tvangsførte kontaktsæt. De kan blandt andet anvendes til selvhold og tilbagemelding i sikkerhedskredse.

Tekniske specifikationer

  • Mærkestrøm i AC-1 ved 400 V: 20 A
  • Mærkestrøm i AC-3 ved 400 V: 9 A
  • Nominel drifteffekt i AC-3 ved 400 V: 4 kW
  • Driftsspænding: 440 V AC ved 50 og 60 Hz
  • Spolespænding: 230 V AC ved 50 og 60 Hz
  • Hovedstrømkreds med skrueforbindelser
  • Dimensioner: 45 mm bred, 85 mm høj og 92 mm dyb
  • Ikke egnet til DIN-skinnemontage

Oplysninger om TeSys D-serien

De generelle serieoplysninger angiver AC-3-mærkestrømme fra 9 til 150 A ved 440 V og en maksimal mærkeeffekt på 4 til 75 kW for trefasede standardmotorer i AC-3 ved 380/400 V. For 3- og 4-polede kontaktorer angives AC-1-strømmen i serieoversigten til 25–200 A; denne models specifikke AC-1-mærkestrøm er 20 A.

TeSys D-serien har clipsbare hjælpekontakter som tilbehør. De angivne spolespændinger for serien er 24–660 V AC og 12–440 V DC, og andre spolespændinger kan forespørges. For modeller med skrueløse klemmer tilføjes et 3-tal før spændingskoden. Eksempelvis er LC1D123B7 en 12 A, 24 V AC-kontaktor med skrueløse klemmer.

Specifikationer

  • Varenummer:
    7522457794
  • EAN nummer:
    3389110244526
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC1DT20P7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    4.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    440 - 440 V
  • Driftsspænding AC 60 Hz:
    440 - 440 V
  • Dybde:
    92.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    85.0 mm
  • Kontakttype:
    1NO + 1NC
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominel effekt ved AC-4, 400 V:
    0.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    0.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    20.0 A
  • Poltal:
    4P
  • Spænding:
    230V
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    230 - 230 V
  • Spolespænding AC 60HZ:
    230 - 230 V
  • Spolespænding DC:
    0 - 0 V
  • Strøm:
    20A
  • SVHC stof over 0,1%:
    Ingen
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type:
    1NO+1NC
  • Producent/forhandler:
    Schneider Electric
