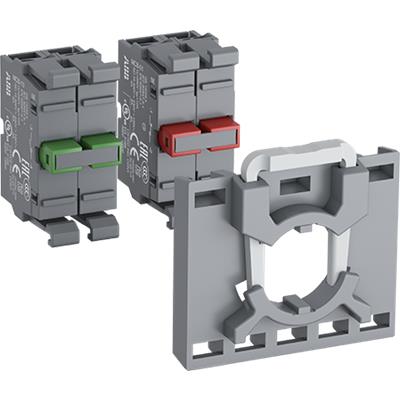

ABB MCBH-11-kontaktelement med holder og én slutte- samt én brydekontakt, vist med grønne og røde terminaldele.

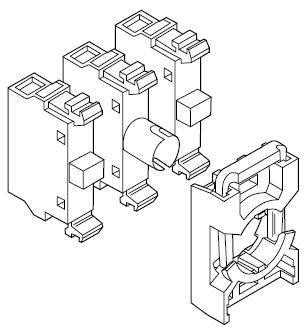

Teknisk stregtegning af ABB MCBH-11-kontaktelementets kontaktblokke og holder, adskilt for at vise delene.

Skaffevare

GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)

Metode	Pris	Leveres
GLS Pakkeshop	39,00 kr.	Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv	49,00 kr.	Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering	59,00 kr.	Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)	0,00 kr.	Tirsdag d. 10/11 - fredag d. 20/11

Oplyste datoer gælder ved bestilling inden onsdag 15.30

Se alt fra mærket ABB

Påstikbart ABB-kontaktelement med holder, 1 sluttekontakt og 1 brydekontakt. Frontbefæstigelse og skrueforbindelse. Læs mere…

Varenr.:
2118021225
EAN nr.:
7320500307519
Typenr.:
1SFA611605R1111, MCBH-11

pr. stk. inkl. moms

87,00 kr.

Måske interessant?

Beskyttelsesmuffe til 20 mm rør ATI39
4,50 kr.
Montageklemme 16 mm, M-clamp16
6,60 kr.
ABB indmuringsdåse, 1 modul
17,30 kr.
Beskyttelseshætte, passer i Ø25mm alu/stålrør ATI40
5,40 kr.
Montageklemme 22 mm, M-clamp22
6,40 kr.
ABB Forgreningsdåse AP45M, sort, IP65
25,00 kr.
Omskifter 1-0-2, 40 A, 4-polet, OT40F4C
889,00 kr.
Afdækning til gruppetavle, 12 moduler, Mistral41W-serien, hvid
34,75 kr.
ABB M-end16, endestykke til M-dækskinne, 16 mm
50,50 kr.
Montageklemme 34 mm, M-clamp34
10,10 kr.

Se alt fra mærket

Udvalgte kategorier fra mærket

ABB omskifter/afbryder

Beskrivelse

Kontaktelement med holder til ABBs PDA-trykknapserie. Det påstikbare element har én sluttekontakt og én brydekontakt, frontbefæstigelse og skrueforbindelse. Produktet har ingen fatning.

Montering og tilslutning

I en komplet enhed monteres trykknap, lampe eller drejeomskifter forfra. En møtrik på bagsiden spændes til uden værktøj, hvorefter holderen klikkes på, og de nødvendige kontaktelementer og/eller lampeblokke monteres. Ledninger kan tilsluttes kontakt- og lampeblokkenes åbne terminaler, før blokkene klipses på holderen.

Trykknapper, kontrollys og vælgerkontakter har en integreret fjederbelastet top. Sammen med et udskåret hul hjælper den med at forhindre holderen i at rotere. Terminalerne er beskyttet mod utilsigtet berøring og har kapslingsklasse IP20.

Funktioner i PDA-serien

Kontaktblokkene er farvekodede: NO er grøn, og NC er rød.
Kontakterne har sølvspidser og er selvrensende. Guldkontakter kan også fås som variant.
Trykknapper og kontrollys er lette at skelne fra hinanden.
Linser og lampedæksler har en stor overflade.
Trykknapper, vælgerkontakter og vippekontakter fås med omløbere i sort plast, kromplast eller metal.
Lampeblokke kan anvendes med glødelamper, neonlamper, summere eller LED. Pærer kan udskiftes fra fronten. Serien omfatter lampeblokke med BA9S-fatning.

Et bredt sortiment af tilbehør omfatter navneskilte, pærer, specielle blokke og kapslinger. PDA-serien og Kompakt-serien har samme frontdesign og kan derfor kombineres på samme tavlefront.

Tekniske oplysninger

Kontakter: 1 sluttekontakt og 1 brydekontakt
Type: Påstikbar
Monteringsmetode: Frontbefæstigelse
Elektrisk forbindelse: Skrueforbindelse
Nominel driftsstrøm Ie: 6 A ved AC-3, 400 V; 6 A ved AC-15, 230 V
Fatning for dette kontaktelement: Ingen
Typebetegnelse: 1SFA611605R1111, MCBH-11
Produktnummer: 2118021225
EAN: 7320500307519

Specifikationer

Varenummer:

2118021225
EAN nummer:

7320500307519

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Typenummer:

1SFA611605R1111, MCBH-11

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Antal brydekontakter:

1.0
Antal skiftekontakter:

0.0
Antal sluttekontakter:

1.0
Elektrisk forbindelse:

Skrueforbindelse
Fatning:

Ingen
Monteringsmetode:

Frontbefæstigelse
Nominelt driftstrøm le på AC-3, 400 V:

6.0 A
Type:

Påstikbar
Producent/forhandler:

ABB
