TeSys D kontaktor, 115 A, 110 V AC, LC1D115F7

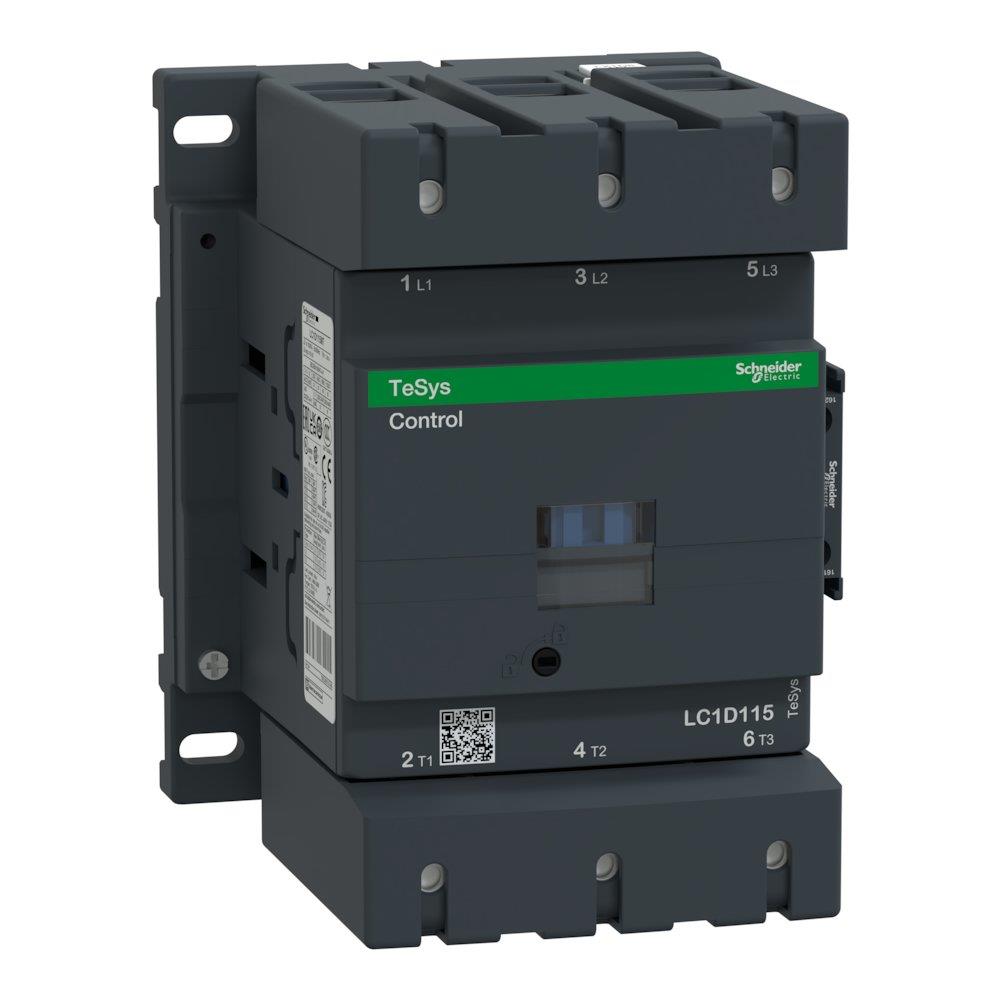

Schneider Electric TeSys D-kontaktor LC1D115F7 set skråt forfra med mørkegråt kabinet og grøn frontetiket.Schneider Electric TeSys D-kontaktor LC1D115F7 set lige forfra med tre tilslutninger øverst og nederst.Schneider Electric TeSys D-kontaktor LC1D115F7 set skråt forfra med lys front og mørke tilslutningsblokke.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet TeSys D-kontaktor med 110 V AC-spole, 115 A ved AC-3 og 55 kW ved 400 V. Skrueforbindelse samt 1 NO- og 1 NC-hjælpekontakt. Læs mere…
  • Varenr.:
    7522407003
  • EAN nr.:
    3389110377088
  • Typenr.:
    LC1D115F7
pr. stk. inkl. moms
3.513,00 kr.

Måske interessant?

Beskrivelse

TeSys D kontaktor til motordrift

LC1D115F7 er en 3-polet kontaktor i TeSys D-serien til motordrift og ikke-induktive belastninger. Den har en AC-betjeningsspole på 110 V og skrueforbindelse til hovedstrømkredsen.

Elektriske data

  • Mærkestrøm ved AC-3, 400 V: 115 A
  • Nominel driftseffekt ved AC-3, 400 V: 55 kW
  • Mærkestrøm ved AC-4, 400 V: 38 A
  • Nominel effekt ved AC-4, 400 V: 18,5 kW
  • Mærkestrøm ved AC-1, 400 V: 200 A
  • Hovedkontakter: 3 sluttende og 0 brydende
  • Hjælpekontakter: 1 NO og 1 NC
  • Spolespænding: 110 V AC. DC-spolespænding er angivet som 0–0 V.

Mål og øvrige oplysninger

  • Højde: 158 mm
  • Bredde: 120 mm
  • Dybde: 136 mm
  • Varenummer: 7522407003
  • EAN: 3389110377088
  • Oprindelsesland: Tjekkiet
  • Oplyste SVHC-stoffer over 0,1 %: bly, dibortrioxid og blymonoxid

Oplysninger om TeSys D-serien

LC1D-typebetegnelsen angiver mærkestrømmen i taldelen, mens den efterfølgende kode angiver spændingskoden. Serien omfatter kontaktorer og startere, herunder reverserende og ikke-reverserende startere, stjerne-trekantstartere og startere med autotransformer. Clipsbare hjælpekontakter fås som tilbehør.

  • Serieoplysninger angiver AC-3-mærkestrømme fra 9 til 150 A ved 440 V og en mærkeeffekt på 4 til 75 kW for 3-fasede standardmotorer ved AC-3, 380/400 V.
  • For 3- og 4-polede kontaktorer angives AC-1-strømme fra 25 til 200 A; en separat serieoversigt angiver kontaktorer op til 250 A ved AC-1.
  • Spolespændinger i serien: AC fra 24 til 660 V og DC fra 12 til 440 V.
  • Serievarianter findes med fjederklemme, EverLink-klemrække, skrueklemme, øjetype-stik og Faston-stik. EverLink-klemrække kan anvendes til direkte montering mellem kontaktor og afbryder på modeller fra 40 til 65 A.
  • For en variant med skrueløse klemmer tilføjes et 3-tal før spændingskoden. Eksemplet LC1D123B7 betegner en 12 A, 24 V AC-kontaktor med skrueløse klemmer.
  • Andre spolespændinger end dem i det viste udvalg kan forespørges.

Specifikationer

  • Varenummer:
    7522407003
  • EAN nummer:
    3389110377088
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC1D115F7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    120.0 mm
  • Dybde:
    136.0 mm
  • Højde:
    158.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    55.0 kW
  • Nominel effekt ved AC-4, 400 V:
    18.5 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    38.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    115.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    200.0 A
  • Poltal:
    3P
  • Spænding:
    110 ACV
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Strøm:
    115A
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
