Beskrivelse

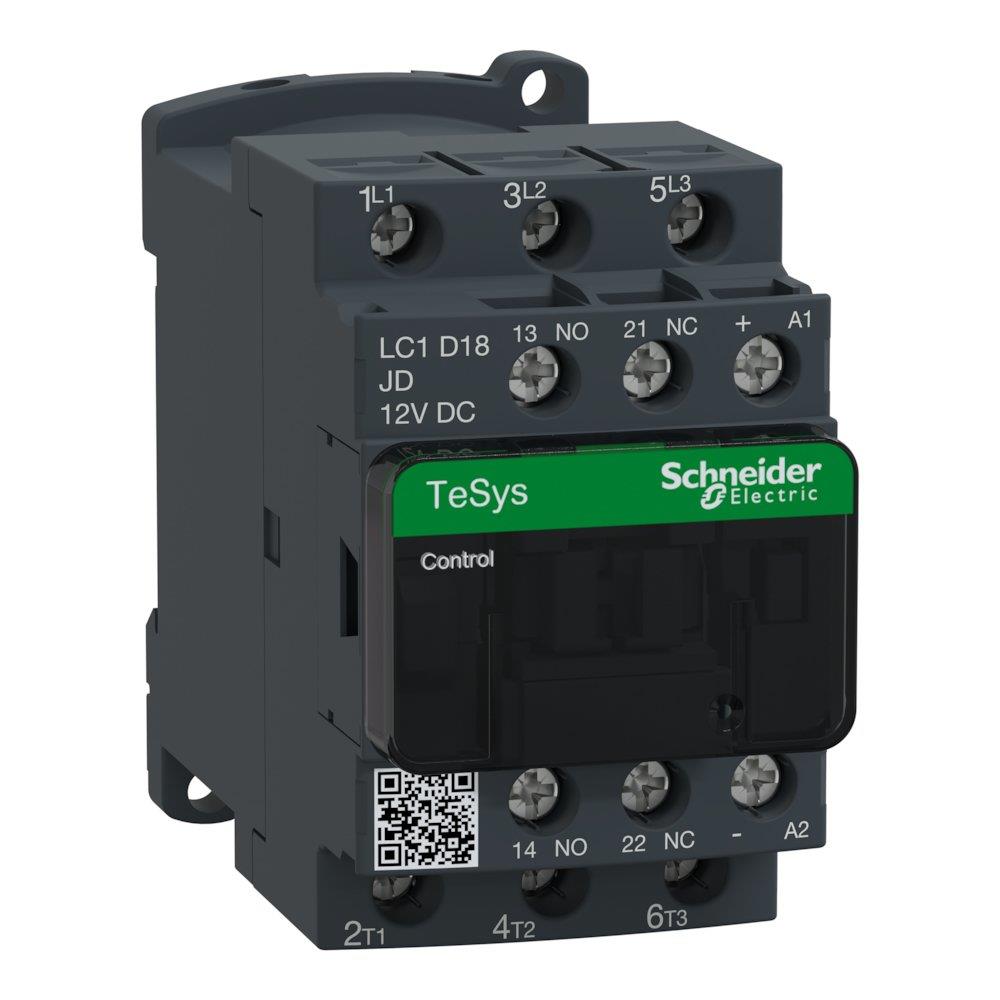

TeSys D kontaktor LC1D18JD
Kontaktor til motorstyring og resistive belastninger. Den har tre sluttende hovedkontakter, en hjælpekontakt med NO-funktion og en med NC-funktion samt en 12 V DC-spole. Kontaktoren er beregnet til anvendelseskategorierne AC-1 og AC-3.
- Poltal: 3P; hovedkontakter: 3 NO og 0 NC
- Hjælpekontakter: 1 NO + 1 NC
- Nominel strøm ved AC-3: 18 A ved op til 440 V AC og højst 60 °C
- Nominel strøm ved AC-1: 32 A ved op til 440 V AC og højst 60 °C
- AC-4 ved 400 V: 9 A og 4 kW
- Spolespænding: 12 V DC; betjeningstype: DC
- Enhedsbetegnelse: LC1D; model: LC1D18JD
Spænding og motoreffekt
Nominel driftsspænding for effektkredsen er op til 300 V DC eller op til 690 V AC ved 25–400 Hz. Ved AC-3 er den angivne motoreffekt:
- 4 kW ved 220–230 V AC, 50/60 Hz
- 7,5 kW ved 380–400 V AC, 50/60 Hz
- 10 kW ved 500 V AC, 50/60 Hz
- 10 kW ved 660–690 V AC, 50/60 Hz
- 1 hp ved 115 V AC, 50/60 Hz, til 1-fasede motorer
- 3 hp ved 230/240 V AC, 50/60 Hz, til 1-fasede motorer
- 5 hp ved 200/208 V AC, 50/60 Hz, til 3-fasede motorer
- 5 hp ved 230/240 V AC, 50/60 Hz, til 3-fasede motorer
- 10 hp ved 460/480 V AC, 50/60 Hz, til 3-fasede motorer
- 15 hp ved 575/600 V AC, 50/60 Hz, til 3-fasede motorer
Elektriske data
- Overspændingskategori: III
- Konventionel termisk strøm: 10 A ved højst 60 °C i signalkredsen og 32 A ved højst 60 °C i effektkredsen
- Mærkeslutteevne: 140 A AC og 250 A DC i signalkredsen iht. IEC 60947-5-1; 300 A ved 440 V i effektkredsen iht. IEC 60947
- Nominel korttidsstrøm Icw i signalkredsen: 100 A i 1 s, 120 A i 500 ms og 140 A i 100 ms
- Nominel korttidsstrøm Icw i effektkredsen ved højst 40 °C: 145 A i 10 s, 240 A i 1 s, 40 A i 10 min. og 84 A i 1 min.
- Tilhørende sikringer: 10 A gG i signalkredsen iht. IEC 60947-5-1; i effektkredsen 35 A gG ved højst 690 V for koordinationstype 2 og 50 A gG ved højst 690 V for koordinationstype 1
- Isolationsspænding: 600 V for effekt- og signalkredse iht. CSA og UL; 690 V for effektkredsen iht. IEC 60947-4-1 og for signalkredsen iht. IEC 60947-1
- Effekttab pr. pol: 0,8 W ved AC-3 og 2,5 W ved AC-1
Tilslutning og montage
Effekt- og styrekredse tilsluttes med skrueklemmer. Tilspændingsmomentet er 1,7 Nm for både effektkreds og styrekreds. Angivne skruetrækkere er flad skruetrækker med Ø 6 mm kærv eller Philips nr. 2.
- Effektkreds, 1 kabel: fleksibelt kabel med kabelende 1–6 mm²; fleksibelt kabel uden kabelende 1,5–6 mm²; massivt kabel uden kabelende 1,5–6 mm²
- Effektkreds, 2 kabler: fleksibelt kabel med kabelender 1–4 mm²; fleksible kabler uden kabelender 1,5–6 mm²; massive kabler uden kabelender 1,5–6 mm²
- Styrekreds, 1 kabel: fleksibelt kabel med eller uden kabelende 1–4 mm²; massivt kabel uden kabelende 1–4 mm²
- Styrekreds, 2 kabler: fleksibelt kabel med kabelender 1–2,5 mm²; fleksible kabler uden kabelender 1–4 mm²; massive kabler uden kabelender 1–4 mm²
- Montageangivelse: plade og skinne. Produktattributterne angiver samtidig, at modellen ikke er egnet til DIN-skinnemontage.
- Med beskyttelsesdæksel
Mål og drift
- Bredde: 45 mm
- Højde: 77 mm
- Dybde: 95 mm
- Åbningstid: 16–24 ms
- Lukketid: 53,55–72,45 ms
- Elektrisk holdbarhed: 1 million cyklusser ved 32 A AC-1 og Ue op til 440 V; 1,65 millioner cyklusser ved 18 A AC-3 og Ue op til 440 V
- Mekanisk holdbarhed: 30 millioner cyklusser
- B10d iht. EN/ISO 13849-1: 1.369.863 cyklusser ved nominel belastning og 20.000.000 cyklusser ved mekanisk belastning
Standarder og øvrige oplysninger
Produktcertificeringer: BV, CCC, CSA, gL, GOST, RINA og UL. Standarder: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 og UL 508. Oprindelsesland: Frankrig. Produktattributterne angiver bly som et SVHC-stof over 0,1 %.
Leverandørens serieoplysninger angiver anvendelse i industri, infrastruktur og bygninger samt integration i styringssystemer. TeSys D-serien beskrives med størrelser på 45 mm og 55 mm for versioner fra 40 til 65 A; disse versioner er angivet med EverLink-terminalteknologi.
Specifikationer
-
Varenummer:7522408361
-
EAN nummer:3389110354898Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:LC1D18JDNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal sluttende hovedkontakter:3.0
-
Bredde:45.0 mm
-
Dybde:95.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:77.0 mm
-
Nominel drifteffekt AC-3, 400 V:7.5 kW
-
Nominel effekt ved AC-4, 400 V:4.0 kW
-
Nominel strøm Ie ved AC-4, 400 V:9.0 A
-
Nominelt driftstrøm le på AC-3, 400 V:18.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:32.0 A
-
Poltal:3P
-
Spænding:12 DCV
-
Spændingstype for betjening:DC
-
Spolespænding DC:12 - 12 V
-
Strøm:18A
-
SVHC stof over 0,1%:Bly
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Producent/forhandler:Schneider Electric
