Kontaktor TeSys D LC1D18B7TQ, 18 A, 3P+1NO+1NC, 24 V AC

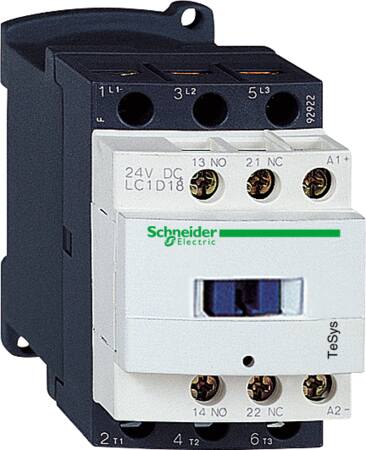

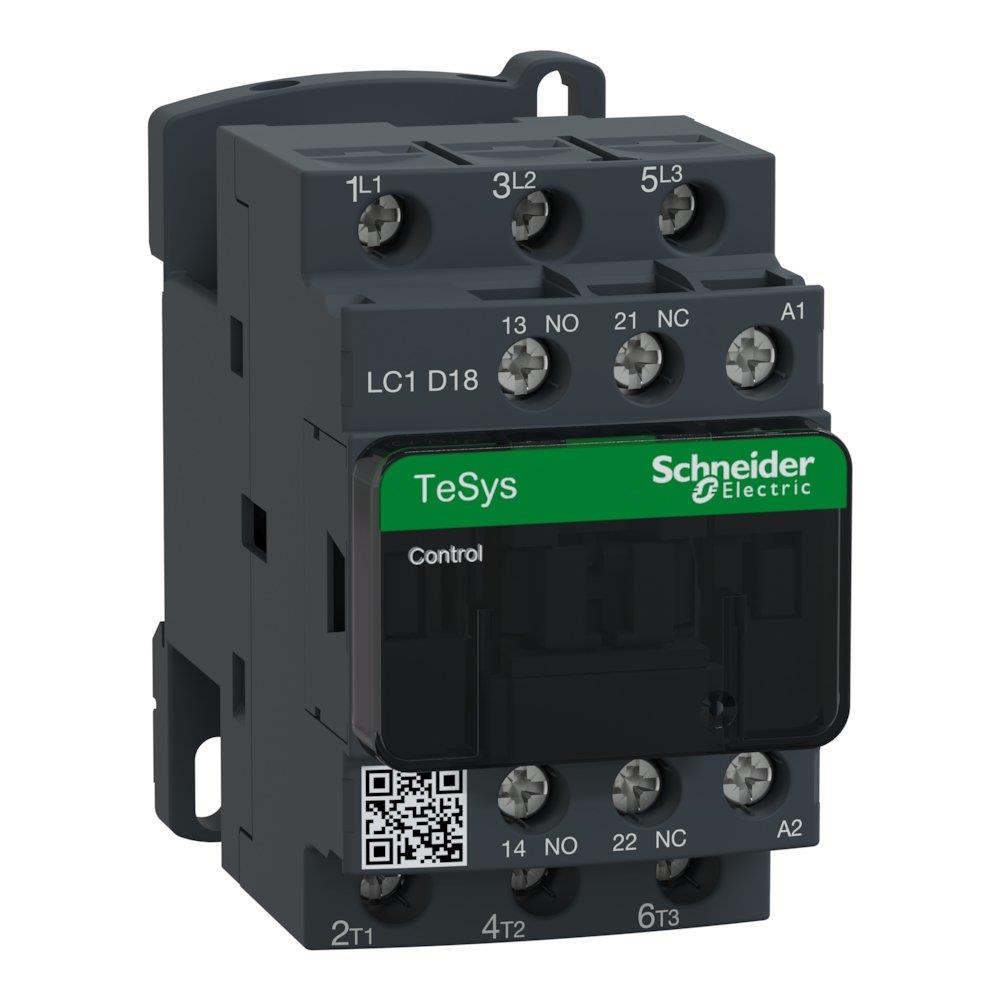

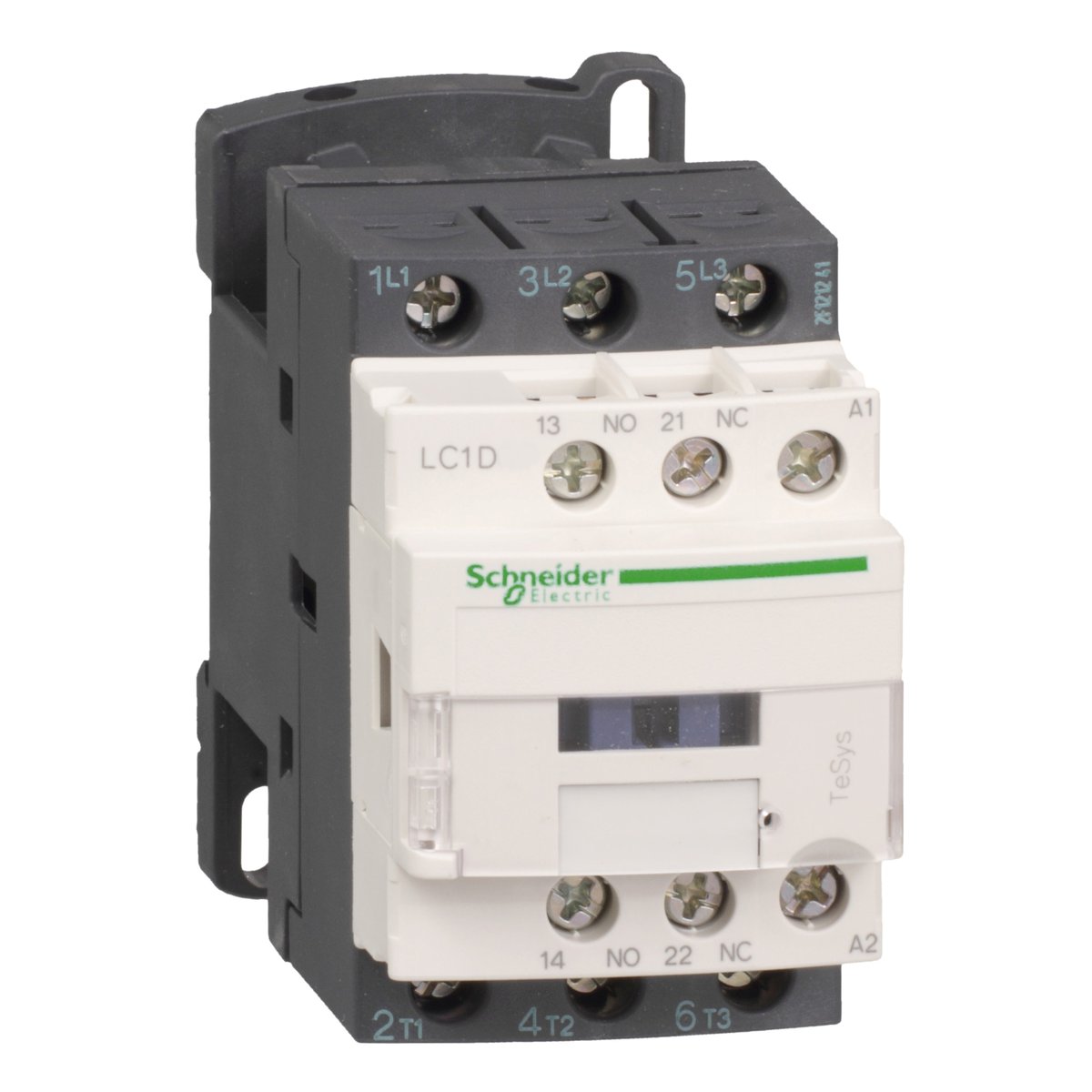

Schneider Electric TeSys D LC1D18B7TQ-kontaktor, 18 A og 24 V AC, set skråt forfra med mørkt hus og grøn frontmærkning.Schneider Electric TeSys D LC1D18B7TQ-kontaktor set skråt forfra med hvid front og synlig mærkning med 24 V DC.Schneider Electric TeSys D LC1D18B7TQ-kontaktor set skråt forfra med hvide frontdele og synlige skrueklemmer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv55,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys D-kontaktor med 24 V AC-spole, 3P, 18 A ved AC-3 og én NO- samt én NC-hjælpekontakt. Læs mere…
  • Varenr.:
    7522408248
  • EAN nr.:
    3389110349405
  • Typenr.:
    LC1D18B7TQ
pr. stk. inkl. moms
396,00 kr.

Måske interessant?

Beskrivelse

TeSys D LC1D-kontaktor til motorstyring og resistive belastninger. Den har tre sluttende hovedkontakter samt én NO- og én NC-hjælpekontakt. Styrekredsen er AC, og spolen er beregnet til AC 50/60 Hz.

Elektriske data

  • Poltal: 3P; hovedkontakter: 3 NO og 0 NC.
  • Hjælpekontakter: 1 NO og 1 NC.
  • Nominel driftstrøm ved AC-3: 18 A ved 400 V; op til 18 A ved højst 440 V AC og højst 60 °C.
  • Nominel driftstrøm ved AC-1: 32 A ved 400 V; op til 32 A ved højst 440 V AC og højst 60 °C.
  • Ved AC-4 og 400 V: 9 A og 4 kW.
  • Motoreffekt ved AC-3: 4 kW ved 220–230 V AC, 50/60 Hz; 7,5 kW ved 380–400 V AC, 50/60 Hz; 10 kW ved 500 V AC, 50/60 Hz; 10 kW ved 660–690 V AC, 50/60 Hz.

Motoreffekt i hp

De følgende værdier gælder ved AC 50/60 Hz. CSA- og UL-værdierne er angivet for hver relevant motorstørrelse:

  • 1 hp ved 115 V til 1P-motorer.
  • 3 hp ved 230–240 V til 1P-motorer.
  • 5 hp ved 200/208 V og ved 230–240 V til 3P-motorer.
  • 10 hp ved 460/480 V til 3P-motorer.
  • 15 hp ved 575/600 V til 3P-motorer.

Tilslutninger

Hovedstrømkredsen er angivet med skrueforbindelse. De angivne tilslutningsmuligheder for hovedstrømkredsen omfatter:

  • Fjederterminal, 1 kabel på 4 mm², fleksibelt uden kabelende.
  • Fjederterminal, 2 kabler på 4 mm².
  • Ringkabelsko med udvendig diameter på 8 mm.
  • Skrueklemrække, 1 kabel: 1–6 mm² fleksibelt med kabelende; 1,5–6 mm² fleksibelt uden kabelende; eller 1,5–6 mm² massivt uden kabelende.
  • Skrueklemrække, 2 kabler: 1–4 mm² fleksibelt med kabelende; 1,5–6 mm² fleksibelt uden kabelende; eller 1,5–6 mm² massivt uden kabelende.

For kredsløbskontrollen er de angivne tilslutningsmuligheder:

  • Fjederterminal, 1 eller 2 fleksible kabler på 2,5 mm² uden kabelende.
  • Ringkabelsko med udvendig diameter på 8 mm.
  • Skrueklemrække, 1 kabel på 1–4 mm²: fleksibelt med eller uden kabelende eller massivt uden kabelende.
  • Skrueklemrække, 2 kabler: 1–2,5 mm² fleksibelt med kabelende; 1–4 mm² fleksibelt uden kabelende; eller 1–4 mm² massivt uden kabelende.

Mål og øvrige oplysninger

  • Bredde: 45 mm. Højde: 77 mm. Dybde: 86 mm.
  • Ikke egnet til DIN-skinnemontage.
  • Serie: TeSys D. Enhedens korte navn: LC1D. Typenummer: LC1D18B7TQ.
  • Spænding: 24 V AC. Betjeningstype: AC.
  • Oprindelsesland: FR. Oplyst indhold af SVHC-stoffer over 0,1 %: ingen.
  • Varenummer: 7522408248. EAN: 3389110349405.

Specifikationer

  • Varenummer:
    7522408248
  • EAN nummer:
    3389110349405
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC1D18B7TQ
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Dybde:
    86.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    77.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominel effekt ved AC-4, 400 V:
    4.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    9.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    32.0 A
  • Poltal:
    3P
  • Spænding:
    24 ACV
  • Spændingstype for betjening:
    AC
  • Strøm:
    18A
  • SVHC stof over 0,1%:
    Ingen
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
